Затвор шлюзовой ШУ-22 в Красноярске

Назначение

Затвор шлюзовой ШУ-22 является незаменимым оборудованием в технологических линиях, использующих для транспортировки сыпучих и гранулированных продуктов пневматическую и механическую подачу. Он устанавливается в качестве механизма разделяющего среду с нормальным и повышенным давлением, позволяя осуществлять подачу материала с минимальными утечками воздуха. Простая и надѐжная конструкция шлюзового затвора способствует его активному применению во многих производственных и перерабатывающих отраслях. Наиболее часто шлюзовой затвор можно встретить на предприятиях зерноперерабатывающей и мукомольной промышленности, использующих пневматическую сепарацию и транспортировку продукта.

Затвор шлюзовой ШУ-22 изготавливаются в климатическом исполнении «У» категории размещения 1 по ГОСТ 15150.

Устройство и принцип работы

Затворы шлюзовые ШУ-22 состоят из чугунного корпуса цилиндрической формы и вращающего в нем на радиальных шариковых подшипниках ротора (восьмилопастной крыльчатки).

Затворы шлюзовые ШУ-22 изготавливаются в следующих исполнениях:

• исполнение 1 - с чугунным ротором толщина лопасти 12 мм для продуктов средней фракции
• исполнение 2 - со стальным ротором, толщина лопасти 10 мм для продуктов средней фракции
• исполнение 3 - с полиуретановыми накладками, толщина лопасти 4 мм, с дополнительными ребрами жесткости, служит для продуктов крупной фракции
• исполнение 4 - со стальным ротором, толщина лопасти 4 мм для продуктов крупной фракции
• исполнение Ц – вынесенные опоры, сальниковое уплотнение, графитовая набивка, до 200°С

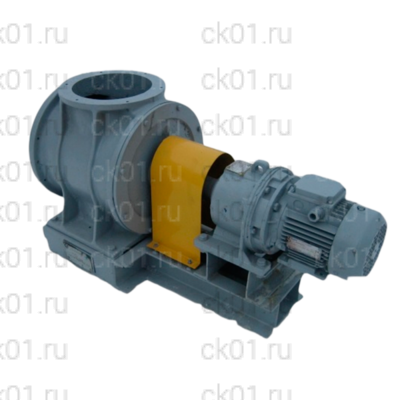

Затвор шлюзовой соединен с мотор-редуктором при помощи муфты. Привод и затвор монтируются на раме или плите.

Для предотвращения излишнего подсоса воздуха ротор устанавливается в цилиндрической части корпуса с максимальным зазором до 0,12 мм (для исполнения 1) и уплотняется со стороны торцовых крышек и в местах выхода валов войлочными кольцами-сальниками.

В корпусе имеются специальные продувочные отверстия, через которые производится продувка затвора воздухом для очистки продукта, прилипшего к стенкам ротора. Продувка происходит за счет вакуума в разгрузителе или фильтре (опция).

Продукт непрерывным потоком поступает в верхнюю полость шлюзового затвора, откуда вращающимся ротором подается в нижнюю полость и далее по назначению.

Затворы шлюзовые ШУ-22 могут работать как питатели и являются устройством непрерывного действия. Обеспечивают выгрузку пыли без нарушения герметичности аппарата. За счет применения сменных накладок из эластичных износостойких материалов, обеспечивается плотное прилегание к стенкам корпуса и герметичность затвора. Наличие нижнего фланца позволяет присоединять питатель к пневмотранспорту, укрытию ленточного или скребкового транспортера, мягкому контейнеру, бункеру и т.д.

Установка частотного регулятора на шлюзовой питатель позволяет выставить минимально необходимое число оборотов при выгрузке пыли. При этом снижается износ корпуса питателя, торцевых уплотнителей и резиновых перегородок на лопатках, что существенно (в несколько раз) увеличивает срок службы шлюзового питателя.

Для работы с взрывоопасными материалами, затвор шлюзовой ШУ-22 и его привод могут быть изготовлены во взрывобезопасном исполнении.
