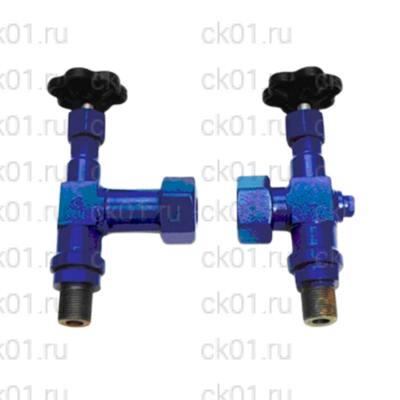

Запорное устройство указателя уровня 12с13бк DN20 PN40 в Красноярске
Цена на Запорное устройство указателя уровня 12с13бк DN20 PN40
с доставкой в г. Красноярск
Загрузка...
Условия поставки товара:
- Товар в наличии на складе
- Оплата по безналичному расчету
- Доставка по России и Казахстану
Рассчитать стоимость и сроки доставки в г. Красноярск
Запорные устройства указателя уровня 12с13бк DN20 PN40 предназначены для перекрытия подачи среды в смотровое стекло указателей уровня, устанавливаемых на котлах, сосудах, аппаратах и резервуарах промышленных установок.
Запорное устройство имеет аварийные клапаны, предназначенные для перекрытия потока рабочей среды на случай поломки смотрового стекла.
В нашем интернет-магазине вы можете купить запорное устройство указателя уровня 12с13бк DN20 PN40 в г. Красноярск по выгодной цене. Оформить заказ можно онлайн или по телефонам.
Комплект поставки: запорное устройство указателя уровня 12с13бк DN20 PN40, технический паспорт.
Модификации
Подробное описание
Технические характеристики
| Условный проход DN, мм | 20 |
| Давление условное РN, МПа (кгс/см2 ) | 4,0(40) |
| Герметичность затвора | по ГОСТ 9544-93 класс В |
| Тип указателя уровня – стекло круглое или рамка (в комплект поставки не входят) Запорные устройства с круглыми стеклами применять на давление до 3 МПа (30 кгс/см2 ). При давлении до 4 МПа (40 кгс/см2 ) применять рамки с плоскими стеклами | |
| Уплотнение в затворе | конусное, металл по металлу |
| Уплотнение по шпинделю | сальниковое (фторопласт 4) |
| Климатическое исполнение | У1, Т1 ГОСТ 15150-69 |
| Изготовление и приемка по | ТУ 26-07-1093-74 |
| Обозначение | Условное обозначение | Рис. | Рабочая среда | Температура t°C | Исполнение | Масса, кг | |
| Вид присоединения | Тип указателя | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| ПЗ.82003-020М | 12с13бк | 1 | Горячая вода, пар | 250 | Цапковое по ГОСТ 2822-78 | Стекло круглое | 2,80 |
| ПЗ.82003-020М-01 | 12с13бк Э | ||||||
| ПЗ.82003-020М-02 | 12с13бк Т | ||||||
| ПЗ.82003-020М-03 | 12с13бк1 | 2 | Фланцевое по ГОСТ 12815-80, исполнение 8 | 4,96 | |||
| ПЗ.82003-020М-04 | 12с13бк1Э | ||||||
| ПЗ.82003-020М-05 | 12с13бк1Т | ||||||
| ПЗ.82003-020М-06 | 12с13бк2 | 3 | Цапковое по ГОСТ 2822-78 | Рамка прямоугольная | 3,42 | ||
| ПЗ.82003-020М-07 | 12с13бк2Э | ||||||
| ПЗ.82003-020М-08 | 12с13бк2Т | ||||||
| ПЗ.82003-020М-09 | 12с13бк3 | 4 | Фланцевое по ГОСТ 12815-80, исполнение 8 | 5,12 | |||
| ПЗ.82003-020М-10 | 12с13бк3Э | ||||||
| ПЗ.82003-020М-11 | 12с13бк3Т | ||||||
| ПЗ.82003-020М-12 | 12нж13бк | 1 | Жидкие и газообразные среды, нейтральные к материалу основных деталей | Цапковое по ГОСТ 2822-78 | Стекло круглое | 2,80 | |
| ПЗ.82003-020М-13 | 12нж13бк Э | ||||||
| ПЗ.82003-020М-14 | 12нж13бк Т | ||||||
| ПЗ.82003-020М-15 | 12нж13бк1 | 2 | Фланцевое по ГОСТ 12815-80, исполнение 8 | 4,96 | |||
| ПЗ.82003-020М-16 | 12нж13бк1Э | ||||||
| ПЗ.82003-020М-17 | 12нж13бк1Т | ||||||
| ПЗ.82003-020М-18 | 12нж13бк2 | 3 | Цапковое по ГОСТ 2822-78 | Рамка прямоугольная | 3,42 | ||
| ПЗ.82003-020М-19 | 12нж13бк2Э | ||||||
| ПЗ.82003-020М-20 | 12нж13бк2Т | ||||||
| ПЗ.82003-020М-21 | 12нж13бк3 | 4 | Фланцевое по ГОСТ 12815-80, исполнение 8 | 5,12 | |||
| ПЗ.82003-020М-22 | 12нж13бк3Э | ||||||
| ПЗ.82003-020М-23 | 12нж13бк3Т | ||||||
| ПЗ.82003-020М-24 | 12нж13бк4 | 1 | 200 | Цапковое по ГОСТ 2822-78 | Стекло круглое | 2,80 | |
| ПЗ.82003-020М-25 | 12нж13бк4Э | ||||||
| ПЗ.82003-020М-26 | 12нж13бк4Т | ||||||
| ПЗ.82003-020М-27 | 12нж13бк5 | 2 | Фланцевое по ГОСТ 12815-80, исполнение 8 | 4,96 | |||
| ПЗ.82003-020М-28 | 12нж13бк5Э | ||||||
| ПЗ.82003-020М-29 | 12нж13бк5Т | ||||||
| ПЗ.82003-020М-30 | 12нж13бк6 | 3 | Цапковое по ГОСТ 2822-78 | Рамка прямоугольная | 3,42 | ||
| ПЗ.82003-020М-31 | 12нж13бк6Э | ||||||
| ПЗ.82003-020М-32 | 12нж13бк6Т | ||||||
| ПЗ.82003-020М-33 | 12нж13бк7 | 4 | Фланцевое по ГОСТ 12815-80, исполнение 8 | 5,12 | |||
| ПЗ.82003-020М-34 | 12нж13бк7Э | ||||||
| ПЗ.82003-020М-35 | 12нж13бк7Т | ||||||
| ПЗ.82003-020М-36 | 12нж13бк8 | 1 | Цапковое по ГОСТ 2822-78 | Стекло круглое | 2,80 | ||
| ПЗ.82003-020М-37 | 12нж13бк8Э | ||||||
| ПЗ.82003-020М-38 | 12нж13бк8Т | ||||||
| ПЗ.82003-020М-39 | 12нж13бк9 | 2 | Фланцевое по ГОСТ 12815-80, исполнение 8 | 4,96 | |||
| ПЗ.82003-020М-40 | 12нж13бк9Э | ||||||
| ПЗ.82003-020М-41 | 12нж13бк9Т | ||||||
| ПЗ.82003-020М-42 | 12нж13бк10 | 3 | Цапковое по ГОСТ 2822-78 | Рамка прямоугольная | 3,42 | ||
| ПЗ.82003-020М-43 | 12нж13бк10Э | ||||||
| ПЗ.82003-020М-44 | 12нж13бк10Т | ||||||
| ПЗ.82003-020М-45 | 12нж13бк11 | 4 | Фланцевое по ГОСТ 12815-80, исполнение 8 | 5,12 | |||
| ПЗ.82003-020М-46 | 12нж13бк11Э | ||||||
| ПЗ.82003-020М-47 | 12нж13бк11Т | ||||||
| ПЗ.82003-020М-48 | 12нж13бк12 | 1 | Цапковое по ГОСТ 2822-78 | Стекло круглое | 2,80 | ||
| ПЗ.82003-020М-49 | 12нж13бк12Э | ||||||
| ПЗ.82003-020М-50 | 12нж13бк12Т | ||||||
| ПЗ.82003-020М-51 | 12нж13бк13 | 2 | Фланцевое по ГОСТ 12815-80, исполнение 8 | 4,96 | |||
| ПЗ.82003-020М-52 | 12нж13бк13Э | ||||||
| ПЗ.82003-020М-53 | 12нж13бк13Т | ||||||
| ПЗ.82003-020М-54 | 12нж13бк14 | 3 | Цапковое по ГОСТ 2822-78 | Рамка прямоугольная | 3,42 | ||
| ПЗ.82003-020М-55 | 12нж13бк14Э | ||||||
| ПЗ.82003-020М-56 | 12нж13бк14Т | ||||||
| ПЗ.82003-020М-57 | 12нж13бк15 | 4 | Фланцевое по ГОСТ 12815-80, исполнение 8 | 5,12 | |||
| ПЗ.82003-020М-58 | 12нж13бк15Э | ||||||
| ПЗ.82003-020М-59 | 12нж13бк15Т | ||||||
| ПЗ.82003-020М-60 | 12нж13бк16 | 1 | Цапковое по ГОСТ 2822-78 | Стекло круглое | 2,80 | ||
| ПЗ.82003-020М-61 | 12нж13бк16Э | ||||||
| ПЗ.82003-020М-62 | 12нж13бк16Т | ||||||
| ПЗ.82003-020М-63 | 12нж13бк17 | 2 | Фланцевое по ГОСТ 12815-80, исполнение 8 | 4,96 | |||
| ПЗ.82003-020М-64 | 12нж13бк17Э | ||||||
| ПЗ.82003-020М-65 | 12нж13бк17Т | ||||||
| ПЗ.82003-020М-66 | 12нж13бк18 | 3 | Цапковое по ГОСТ 2822-78 | Рамка прямоугольная | 3,42 | ||
| ПЗ.82003-020М-67 | 12нж13бк18Э | ||||||
| ПЗ.82003-020М-68 | 12нж13бк18Т | ||||||
| ПЗ.82003-020М-69 | 12нж13бк19 | 4 | Фланцевое по ГОСТ 12815-80, исполнение 8 | 5,12 | |||
| ПЗ.82003-020М-70 | 12нж13бк19Э | ||||||
| ПЗ.82003-020М-71 | 12нж13бк19Т | ||||||
| ПЗ.82003-020М-72 | 12тн13бк | 1 | Цапковое по ГОСТ 2822-78 | Стекло круглое | 1,87 | ||
| ПЗ.82003-020М-73 | 12тн13бк Э | ||||||
| ПЗ.82003-020М-74 | 12тн13бк Т | ||||||
| ПЗ.82003-020М-75 | 12тн13бк1 | 2 | Фланцевое по ГОСТ 12815-80, исполнение 8 | 2,82 | |||
| ПЗ.82003-020М-76 | 12тн13бк1Э | ||||||
| ПЗ.82003-020М-77 | 12тн13бк1Т | ||||||
| ПЗ.82003-020М-78 | 12тн13бк2 | 3 | Цапковое по ГОСТ 2822-78 | Рамка прямоугольная | 1,96 | ||
| ПЗ.82003-020М-79 | 12тн13бк2Э | ||||||
| ПЗ.82003-020М-80 | 12тн13бк2Т | ||||||
| ПЗ.82003-020М-81 | 12тн13бк3 | 4 | Фланцевое по ГОСТ 12815-80, исполнение 8 | 2,91 | |||
| ПЗ.82003-020М-82 | 12тн13бк3Э | ||||||
| ПЗ.82003-020М-83 | 12тн13бк3Т | ||||||
Описание
Запорное устройство клапанного типа 12с13бк обеспечивает условия для надежной и бесперебойной работы промышленных установок. Конструкция данного запорного устройства включает в себя верхний паровой кран, нижний водяной кран и смотровое стекло, также имеется сливной кран, расположенный в нижней части конструкции. В зависимости от рабочей температуры жидкости применяют стеклянные либо кварцевые трубки. Принцип работы заключается в том, что при фиксировании пробки верхнего и нижнего кранов в положении «открыто» жидкость в водоуказательном окне останавливается на уровне, соответствующем уровню рабочей жидкости в аппарате. Для продувки системы необходимо установить пробку верхнего корпуса в положение «открыто», а пробку нижнего корпуса в положение «закрыто». На случай поломки смотрового стекла предусмотрено наличие аварийных клапанов. При соблюдении всех требований, изложенных в техническом паспорте изделия, запорное устройство 12с13бк прослужит не менее 10 лет.
Гарантийный срок эксплуатации – 12 месяцев
Гарантийная наработка – 600 циклов
Пример записи
Пример записи запорного устройства из стали 20 с цапковым присоединением под круглое смотровое стекло указателя уровня при заказе и в документации другого изделия:
«Запорное устройство указателя уровня клапанного типа ПЗ.82003-020М (12с13бк) ТУ 26-07-1093-74».
Материал основных деталей
| ПЗ.82003-020М … -11 | сталь 20 |
| ПЗ.82003-020М-12 … -23 | сталь 20Х13 |
| ПЗ.82003-020М-24 … -35 | сталь 12Х18Н9Т |
| ПЗ.82003-020М-36 … -47 | сталь 06ХН28МДТ |
| ПЗ.82003-020М-48 … -59 | сталь 10Х17Н13М2Т |
| ПЗ.82003-020М-60 … -71 | сталь 10Х17Н13М3Т |
| ПЗ.82003-020М-72 … -83 | титан ВТ 1-0 |
У нас огромная география поставок. Укажите ваш город, чтобы увидить местный номер телефона.
Ваш город: Красноярск
Номер телефона: 8 (800) 100-71-44
Характеристики
В нашем интернет-магазине вы можете купить Запорное устройство указателя уровня 12с13бк DN20 PN40 по выгодной цене. Оформить заказ можно онлайн или по телефонам.
| Условный проход (номинальный диаметр) DN (Ду) | 20 |
| Условное (номинальное) давление PN (Ру) | 40 |
| Серия | 12с13бк |
| Класс герметичности | ГОСТ 9544-93 класс В |
| Климатическое исполнение | У1, Т1 ГОСТ 15150-69 |
| Рабочая среда | Горячая вода, пар |
Чертежи
В нашем интернет-магазине вы можете купить Запорное устройство указателя уровня 12с13бк DN20 PN40 по выгодной цене. Оформить заказ можно онлайн или по телефонам.
