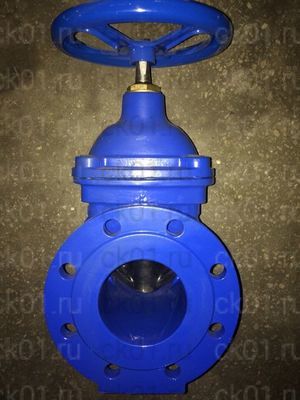

Задвижка Dendor 47GV в Красноярске

Категория: Задвижки
Наличие: есть на складе
Цена с НДС
Цена не указана руб.
Получить ссылку на коммерческое предложение по sms

Цена на Задвижка Dendor 47GV
с доставкой в г. Красноярск
Загрузка...

Условия поставки товара:

  • Товар в наличии на складе
  • Оплата по безналичному расчету
  • Доставка по России и Казахстану
Гарантии
Сертификаты
О доставке
Об оплате
Прайс лист

Рассчитать стоимость и сроки доставки в г. Красноярск

TK Энергия
-
Деловые линии
-
Пэк
-

Задвижка Dendor 47GV – вид запорной трубопроводной арматуры с запирающим элементом, вращающимся перпендикулярно потоку рабочей среды.

Задвижки регулируют поток, используются на водопроводах и на трубопроводах, предназначенных для транспортировки других веществ. Чаще всего используются в сфере ЖКХ в качестве элементов систем отопления и водоснабжения. Могут применяться в химической, нефтегазовой промышленности. Главное условие использования – перекачиваемый продукт должен быть нейтральным к материалам задвижки, касающимся потока среды.

В нашем интернет-магазине вы можете купить задвижку Dendor 47GV в г. Красноярск по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Комплект поставки: задвижка Dendor 47GV, технический паспорт. При доставке партии задвижек в один адрес допускается наличие одного паспорта на всю партию.

Модификации
Описание
Характеристики
Чертежи
Задать вопрос

Модификации

При покупке товара важно указать его полное условное обозначение. Для этого выберите необходимые параметры:
Условный проход (номинальный диаметр) DN (Ду)
Условное (номинальное) давление PN (Ру)
Задвижка Dendor 47GV
Цена с НДС
Цена не указана
Задвижка Dendor 47GV
Цена с НДС
Цена не указана
Задвижка Dendor 47GV
Цена с НДС
Цена не указана
Задвижка Dendor 47GV
Цена с НДС
Цена не указана
Задвижка Dendor 47GV
Цена с НДС
Цена не указана
Задвижка Dendor 47GV
Цена с НДС
Цена не указана
Задвижка Dendor 47GV
Цена с НДС
Цена не указана
Задвижка Dendor 47GV
Цена с НДС
Цена не указана
Задвижка Dendor 47GV
Цена с НДС
Цена не указана
Задвижка Dendor 47GV
Цена с НДС
Цена не указана

Подробное описание

DN L H ØD2 ØD ØD1 n-Ød W ВЕС
PN10 PN16 PN10 PN16
40 140 240 84 150 110 110 4-18 4-18 160 8
50 150 250 102 165 125 125 4-18 4-18 180 10
65 170 265 122 185 145 145 4-18 4-18 180 15
80 180 300 138 200 160 160 8-18 8-18 200 15
100 190 350 158 220 180 180 8-18 8-18 200 19
125 200 410 188 250 210 210 8-18 8-18 220 27
150 210 450 212 285 240 240 8-22 8-22 250 34
200 230 550 268 340 295 295 8-22 12-22 280 58
250 250 650 320 405 350 355 12-22 12-26 320 83
300 270 710 367 460 400 410 12-22 12-26 350 130
350 290 762 431 520 460 470 16-22 16-26 450 177
400 310 836 482 580 515 525 16-26 16-30 450 218
450 330 957 550 640 565 585 20-26 20-30 640
500 350 1036 611 715 620 630 20-26 20-33 640 400
600 390 1188 722 840 725 770 20-30 20-36 640/ред 565
700 430 1502 794 910 840 840 20-30 24-39 ред. 930
800 470 1661 901 1025 950 950 24-33 24-39 ред. 1190
1000 550   1112 1230 1160 1170 28-37 28-45 ред.

Описание

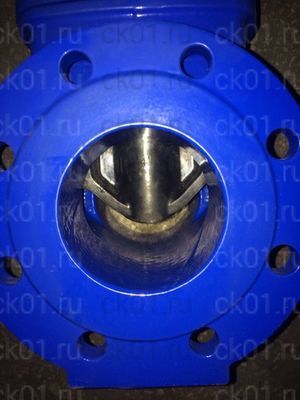

В задвижках Dendor 47GV затвор выполнен в виде клина, уплотнительные поверхности находятся под углом друг к другу.

Клиновые задвижки могут использоваться в магистральных трубопроводах с быстрым перемещением среды. Это возможно благодаря небольшому гидравлическому сопротивлению.

При выборе задвижки учитывается давление, температура и направление потока воды.

Задвижка Dendor 47GV с невыдвижным шпинделем отличается тем, что ходовая резьба расположена внутри арматуры. Когда задвижка открывается, шпиндель остается такой же высоты, не выдвигаясь. Для того, чтобы открыть проход, ходовая гайка надвигается на шпиндель, открывая затвор.

Недостаток этой системы – подверженность ходового узла коррозии, невозможность техобслуживания узла. Преимущество механизма – небольшая строительная высота, благодаря которой устройство может использоваться в подземных коммуникациях, скважинах и колодцах.

Подходит для транспортировки очищенной воды, нефти, масел.

Задвижки Dendor 47GV с жестким клином обладают цельным клином, диски которого неподвижны по отношению друг к другу. Цельный клин обладает наибольшей устойчивостью при переходном режиме.

Такие задвижки подходят для транспортировки сред с повышенным загрязнением, низкотемпературных газов. Недостаток задвижек с жестким клином – возможность заедания в закрытом режиме, высокий износ материалов при открытии и закрытии задвижки. Эти задвижки наиболее герметичны, благодаря чему более сложны в эксплуатации и обслуживании.

Механизм задвижки Dendor 47GV приводит в действие вручную человек. Для того, чтобы передать усилие на задвижку с ручным приводом, используется ручка или маховик. Задвижки, управляемые вручную ставятся в таких местах, где использовать их будет удобно и безопасно. Альтернатива ручному управлению – механизированный привод.

Фланец задвижки Dendor 47GV представляет собой пластину из металла с отверстиями для крепления, расположенными по ее диаметру. Чаще всего используются круглые фланцы, однако, бывают квадратные или треугольные. Обычно фланцы выполняются из чугуна или стали, выбор материала и конструкции зависит от требований к давлению среды, размера трубы и других параметров.

Стальные фланцы выдерживают большие температуры, чем чугунные.

Преимущество фланцевого крепления в его прочности, недостатки: высокий расход материала, сложность изготовления, возможность деформации.

Чугуная задвижка Dendor 47GV наиболее часто применяются в отрасли жилищно-коммунального хозяйства. Имеют небольшую стоимость, легко ремонтируются.

ПРИМЕЧАНИЕ: Задвижки с редуктором допускаются к применению с электроприводом Dendor серии MT.

Информация по материалам

КОНСТРУКЦИЯ МАТЕРИАЛ МАРКИРОВКА
1 КОРПУС ЧУГУН GGG50
2 КЛИН ЧУГУН ПОКРЫТЫЙ EPDM GGG50+EPDM
3 ГАЙКА ШПИНДЕЛЯ ЛАТУНЬ
4 ШПИНДЕЛЬ НЕРЖАВЕЮЩАЯ СТАЛЬ SS420
5 УПЛОТНЕНИЕ КРЫШКИ EPDM EPDM
6 БОЛТ УГЛЕРОДИСТАЯ СТАЛЬ
7 КРЫШКА ЧУГУН GGG50
8 УПЛОТНЕНИЕ (КОЛЬЦО) EPDM EPDM
9 КОЛЬЦО ЛАТУНЬ
10 УПЛОТНЕНИЕ (КОЛЬЦО) EPDM EPDM
11 УПЛОТНЕНИЕ (КОЛЬЦО) EPDM EPDM
12 ВТУЛКА ЛАТУНЬ
13 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО EPDM EPDM
14 ШАЙБА УГЛЕРОДИСТАЯ СТАЛЬ
15 БОЛТ УГЛЕРОДИСТАЯ СТАЛЬ
16 МАХОВИК ЧУГУН/СТАЛЬ GGG50/SS

У нас огромная география поставок. Укажите ваш город, чтобы увидить местный номер телефона.

Ваш город: Красноярск

Номер телефона: 8 (800) 100-71-44

Характеристики

В нашем интернет-магазине вы можете купить Задвижка Dendor 47GV по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Класс герметичности А
Клин Обрезной
Материал корпуса Чугун
Производитель Dendor
Рабочая среда Вода в системах холодного и горячего водоснабжения, отопления, водоотведения, канализации, пожаротушения, моpская вода, питьевая вода, воздух, сточные воды, гликольные смеси и т.п.
Серия 47GV
Способ крепления Фланцевый
Температура рабочей среды -25...+130 °С
Тип затвора Клиновый
Тип управления Штурвал
Условное (номинальное) давление PN (Ру) 10, 16
Условный проход (номинальный диаметр) DN (Ду) 1000, 800, 700, 600, 500, 450, 400, 350, 250, 200, 150, 125, 100, 80, 65, 50, 40, 300, 100
Шпиндель Невыдвижной

Чертежи

В нашем интернет-магазине вы можете купить Задвижка Dendor 47GV по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Задвижка Dendor 47GV - Габаритные и присоединительные размеры (редуктор)
Задвижка Dendor 47GV - Габаритные и присоединительные размеры (маховик)
