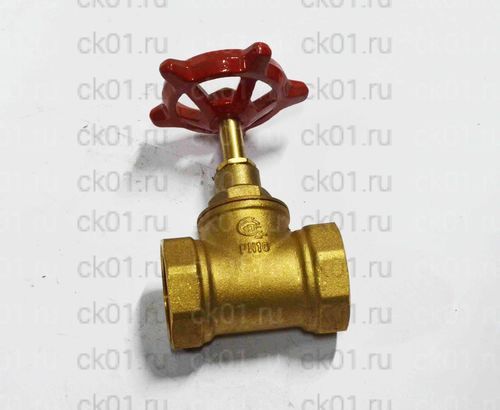

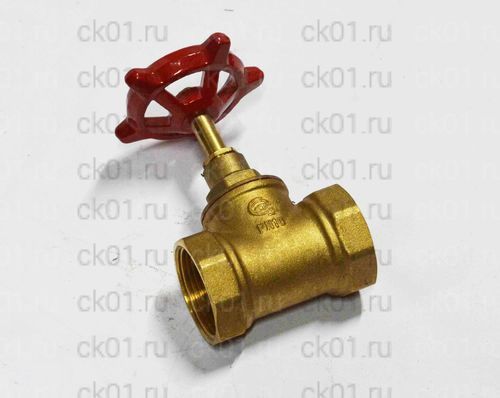

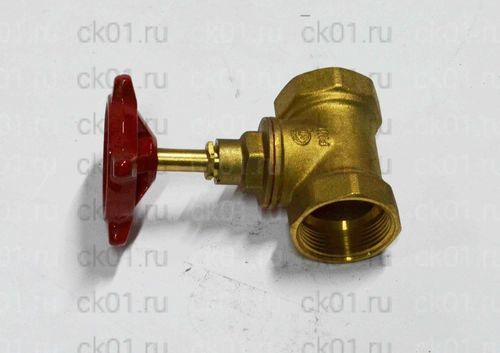

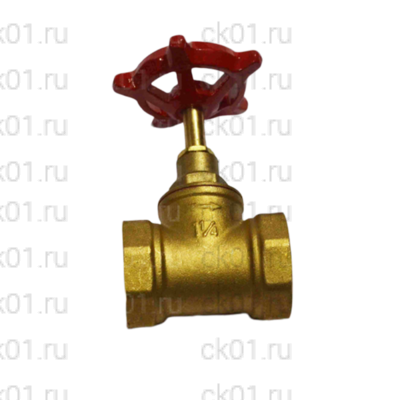

Вентиль 15б1п в Красноярске

Устройство и принцип работы

При вращении маховика 5, шпиндель 3 перемещаясь, поднимает или опускает золотник 8, обеспечивая полное откртыие или закрытие проходного сечения в корпусе 1.

При вращении маховика по часовой стрелке происходит закрытия клапана, при вращении маховика против часовой стрелки — открытие.

Герметизация штока производится посредством сальникового уплотнения поз.6, которое поджимается гайкой сальника поз.4. Герметизация корпуса поз.1 и крышки корпуса поз.2 производится посредством прокладки поз.7.

Монтаж и эксплуатация

К монтажу, эксплуатации и обслуживанию клапанов Ci допускается персонал, обслуживающий объект, изучивший устройство клапанов, правила техники безопасности и ребования руковоства по эксплуатации.

Перед установкой на трубопровод необходимо провести внешний осмотр клапана на предмет отсутствия видих повреждений и дефектов, проверить легкость и плавность хода.

Резьбовые концы клапана должны свободно «от руки» соединяться с ответными частями трубопровода. Резьба ответных деталей должна соответствовать ГОСТ 6357-81. Упор концов элементов трубопровода в тело клапана не допускается. Перед установкой трубопровод должен быть очищен от грязи, окалины, песка и других загрязнений.

В целях предотвращения образования трещиг на муфтовых концах клапана, деформации корпуса и нарушения герметичности соединения корпус-крышка необходимо применять стандартные рожковые ключи. При навинчивании на трубу кран следует удерживать ключом за ту же муфту, которая навинчивается на трубу. При монтаже клапана ЗАПРЕЩАЕТСЯ использовать инструмент, оказывающий зажимное действие на корпус клапана (газовае ключи).

В соответствии с ГОСТ 53672-2009 п 9.6, клапан не должен испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, неправномерность затяжки крепежа). ПРи необхадимости должны быть предусмотрены опоры или компенсаторы снижающие нагрузку на клапан от трубопровода.

Для герметизации резьбового соединения должны применяться уплотнительные материалы: фторопластовая лента ФУМ, лен сантехнический либо другие специализированные материалы.

Во время эксплуатащии клапан должен быть полностью открыт или полностью закрыт.

Установочное положение — любое, за исключением маховиком вниз, направление движения рабочей среды — указано стрелкой на корпусе клапана.

Рекомендуется перед клапаном устанавливать фильтрующие элементы во избежания попадания в клапан абразивных элементов.

Возможные неисправности и методы их устранения

Транспортирование и хранение

Клапаны должны храниться в упакованном виде в закрытом положении в помещении или под навесом в соответствии с условиями хранения 3 по ГОСТ 15150-69. Клапаны могут транспортироваться любым видом транспорта, в соответствии с действующими правилами данного вида транспорта.

Гарантийные обязательства

Изготовитель гарантирует соответсвие клапанов Ci требованиям безопасности, при условии соблюдения потребителем правил использования, хранения, монтажа и эксплуатации.

Гарантия распространяется на все дефекты, возникшие, по вине завода изготовителя и не распространяется на дефекты, возникшие в результате нарушения пунктов настоящего паспорта.
