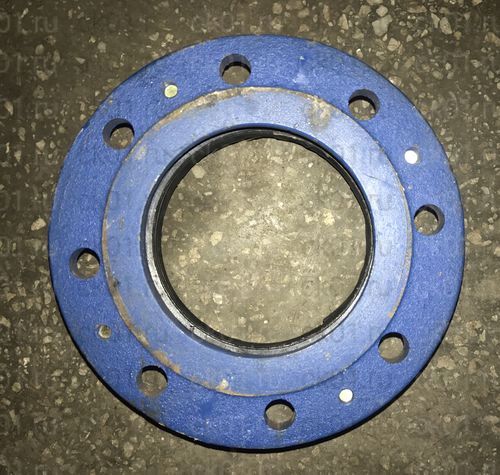

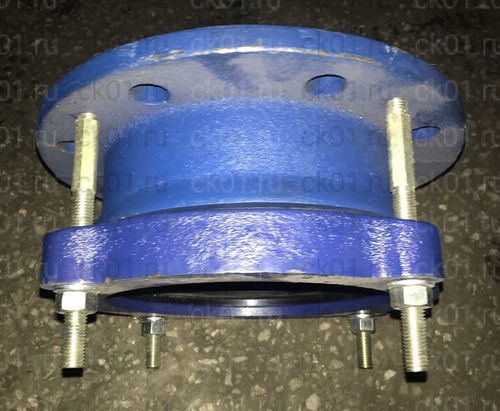

Узел соединительный ПФРК в Красноярске

Категория: Фланцы
Наличие: есть на складе
Цена с НДС
1 900 руб.
Получить ссылку на коммерческое предложение по sms

Цена на Узел соединительный ПФРК
с доставкой в г. Красноярск
Загрузка...

Условия поставки товара:

  • Товар в наличии на складе
  • Оплата по безналичному расчету
  • Доставка по России и Казахстану
Гарантии
Сертификаты
О доставке
Об оплате
Прайс лист

Рассчитать стоимость и сроки доставки в г. Красноярск

TK Энергия
-
Деловые линии
-
Пэк
-

Муфта ПФРК предназначена для присоединения любой фланцевой арматуры к трубам из стали, ПВХ, асбестоцемента и чугуна.

В нашем интернет-магазине вы можете купить муфту ПФРК в г. Красноярск по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Комплект поставки: муфта ПФРК, технический паспорт.

Модификации
Описание
Характеристики
Чертежи
Задать вопрос

Модификации

При покупке товара важно указать его полное условное обозначение. Для этого выберите необходимые параметры:
Условный проход (номинальный диаметр) DN (Ду)
Условное (номинальное) давление PN (Ру)
Узел соединительный ПФРК
Цена с НДС
1 900 руб.
Узел соединительный ПФРК
Цена с НДС
1 900 руб.
Узел соединительный ПФРК
Цена с НДС
1 900 руб.
Узел соединительный ПФРК
Цена с НДС
1 900 руб.
Узел соединительный ПФРК
Цена с НДС
1 900 руб.

Подробное описание

1 - Корпус (чугун СЧ20); 2 - Чашка (чугун СЧ20); 3 - Манжета обжимная (резина 3МБС-А); 4 - Шпилька резьбовая (сталь оцинкованная); 5 - Гайка (сталь оцинкованная); 6 - Шайба (сталь оцинкованная)

Технические характеристики

Наименование параметра Показатель
Давление условное рабочей среды Ру. МПа (кг/см2) 1 (10)
Температура рабочей среды С° Не более 110 С°
Рабочая среда Вода, нефть и другие жидкие неагрессивные среды
Максимальное осевое отклонение на трубопроводе
Диаметр условный муфт ПФРК Диаметр обжимаемых труб мм. Масса
Ду 50 59-72 3 кг.
Ду 80 88-103 4 кг
Ду 100 (исполнение1) 105-125 5 кг
Ду 100 (исполнение2) 108-128 5 кг.
Ду 150 155-182 7 кг.
Ду 200 218-235 10 кг.

Монтаж и эксплуатация

Перед монтажом манжету муфты(3) необходимо тщательно промыть водой и очистить от грязи оголовок трубы на которую будет устанавливаться муфта. Монтаж Муфты возможно производить как на вертикальных так и на горизонтальных отрезках подземных или наземных трубопроводов. После подготовки муфты и трубы к монтажу требуется надеть муфту на очищенный конец трубы и затягивать равномерно гайки(5) до полного обжатия трубы манжетой(3), во время монтажа необходимо не допустить осевого отклонения муфты от трубы более чем на 4°.

Условия хранения и транспортирования муфт

Муфты ПФРК следует хранить в крытых помещениях, транспортировать рекомендуется крытым транспортом, во время перевозки и монтажа нужно избегать механических повреждений манжеты(3) и резьбы на шпильках(4).

Техническое обслуживание муфт

Муфты ПФРК не нуждаются в техническом обслуживании в период эксплуатации. При вторичном монтаже муфты необходимо заменить манжету(3) и по возможности шпильки(4), гайки(5) и шайбы(6).

У нас огромная география поставок. Укажите ваш город, чтобы увидить местный номер телефона.

Ваш город: Красноярск

Номер телефона: 8 (800) 100-71-44

Характеристики

В нашем интернет-магазине вы можете купить Узел соединительный ПФРК по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Материал корпуса Чугун
Рабочая среда Вода, нефть и другие жидкие неагрессивные среды
Способ крепления Фланцевый
Температура рабочей среды до +110 °С
Тип Обжимной
Условное (номинальное) давление PN (Ру) 10
Условный проход (номинальный диаметр) DN (Ду) 50, 80, 100, 150, 200
Цена 1900

Чертежи

В нашем интернет-магазине вы можете купить Узел соединительный ПФРК по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Узел соединительный ПФРК - Устройство и основные материалы муфты
