Указатель уровня ду 10 ру 25 в Красноярске

Цена с НДС
31 000 руб.
Получить ссылку на коммерческое предложение по sms

Цена на Указатель уровня ду 10 ру 25
с доставкой в г. Красноярск
Загрузка...

Условия поставки товара:

  • Товар в наличии на складе
  • Оплата по безналичному расчету
  • Доставка по России и Казахстану
Гарантии
Сертификаты
О доставке
Об оплате
Прайс лист

Рассчитать стоимость и сроки доставки в г. Красноярск

TK Энергия
-
Деловые линии
-
Пэк
-

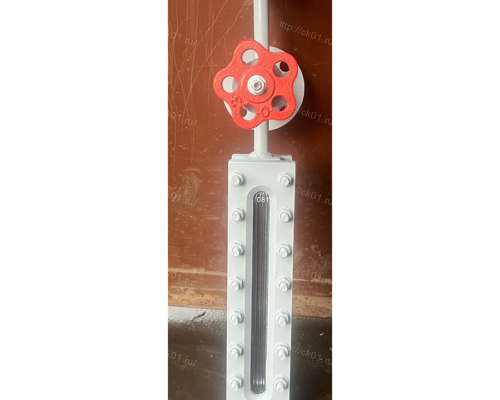

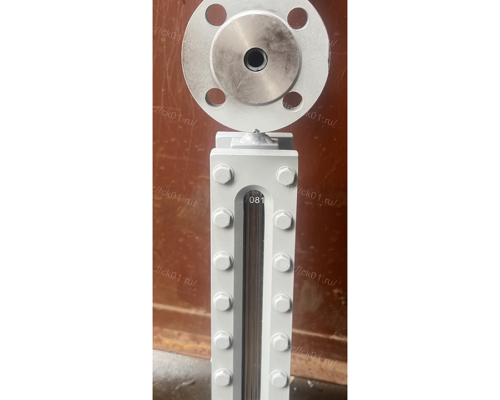

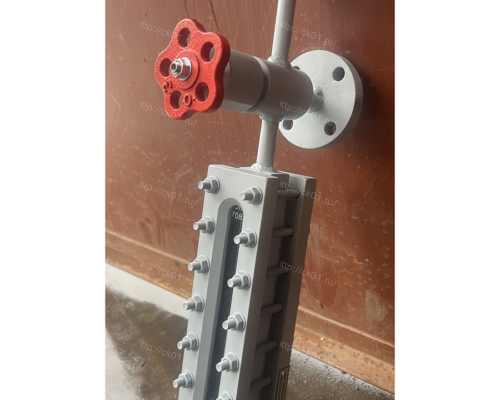

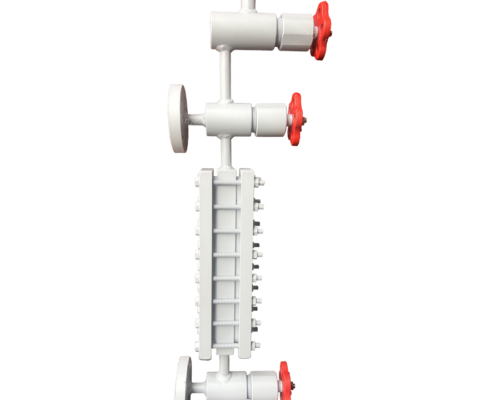

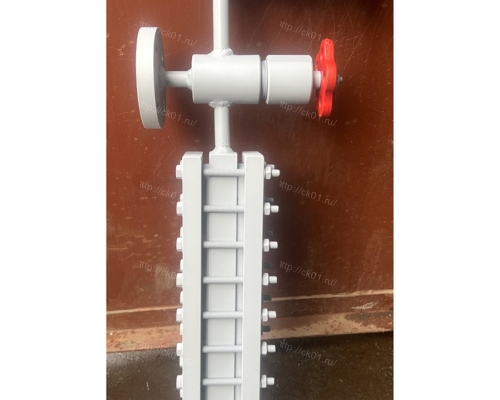

Указатель уровня ду 10 ру 25, предназначен для измeрения и наблюдения за уровнем воды в барaбанах кoтла или другиx сoсудах.

В нашем интернет-магазине вы можете купить указатель уровня ду 10 ру 25 в г. Красноярск по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Комплект поставки: указатель уровня ду 10 ру 25, технический паспорт.

Модификации
Описание
Характеристики
Чертежи
Задать вопрос

Модификации

Подробное описание

Размер Исполнение
1, 2, 3, 4 5
L1, мм 90 130
L2, мм 160 200

Техническое обслуживание

В процессе эксплуатации редуктора необходимо производить систематический осмотр и контролировать нагрузку, затяжку всех гаек и болтов, отсутствие течи масла и его уровень, равномерность шума, соединение редуктора с рабочей машиной или двигателем, чистоту редуктора.

В случае перегрева, редуктор необходимо остановить для устранения причин, при появлении сильного шума или стука, редуктор также необходимо остановить.

Условия применения редукторов

  • режим работы — продолжительный, с продолжительностью работы 8–24 ч/сут;
  • нагрузка постоянная и переменная (в пределах номинального крутящего момента) одного направления и реверсивная;
  • высота над уровнем моря — до 1000 м;
  • внешняя среда — неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м3
  • климатическое исполнение У(N) — умеренный климат, категория размещения 3 — эксплуатация в помещениях, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе, рабочая температура окружающей среды от -45°С до +40°С, или Т — тропический климат, категория размещения 2 -эксплуатация под навесом или в помещении, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе, рабочая температура окружающей среды от -10°С до +45°С.

Примечание. Для комплектации мотор-редукторов применяются асинхронные двигатели серии 4АМ, серии АИР или серии АИ. По согласованию с изготовителем допускается комплектация мотор-редукторов двигателями сельскохозяйственного исполнения 4А…СУ1 и другими специальными двигателями (морского, взрывобезопасного исполнения, постоянного тока, пониженного напряжения).

Показатели надежности клапанов

Наименование показателей надежности Величина
Полный средний срок службы, лет, не более 8
Установленный срок службы, лет, не менее 4
Полный средний ресурс, ч, не менее 60000
Установленный ресурс, ч, не менее 30000

Указанные показатели надежности на стекло рифленое не распространяются.

Конструктивные особенности исполнений указателей уровня приведены на рисунках 1-5.

Комплектность

В комплекте поставки входят:

  • указатель уровня – 1 шт;
  • пластина крепежная с винтами – 1 шт;
  • паспорт – 1 шт.

Состав и устройство

Указатель уровня состоит из верхнего, нижнего, продувочного вентилей и рамки указателя уровня, в которую вставляется рифленое стекло рис.6. вода при рассмотрении через это стекло приобретает темный оттенок, что позволяет четко определять уровень жидкости. Указатель с двумя стеклами может быть подсвечен источником света, питающегося от сети постоянного тока (напряжением не более 12 В).

Монтаж

Перед установкой указателя на место и вводом в эксплуатацию необходимо:

  • внимательно осмотреть изделие на наличие каких-либо повреждений (согнуты шпиндели, лопнуто стекло и т.д.). Все повреждения подлежат устранению;
  • произвести расконсервацию;
  • проверить вентили уровня на герметичность затвора и сальникового уплотнения пробным давлением Рпр=2,75+0,15 МПа (2,75+1,5)

Последовательность операций по вводу указателя в эксплуатацию рис.6:

  • все вентили находятся в закрытом положении;
  • открыть продувочный вентиль поз.4;
  • медленно приоткрыть верхний отключающий вентиль поз.1 и прогреть паром корпус указателя в течение 3-5 минут;
  • закрыть продувочный вентиль поз.4 и полностью открыть нижний вентиль поз.3.

Указатель уровня введен в эксплуатацию.

Техническое обслуживание и эксплуатация

Резьбовую часть шпинделя периодически, не реже одного раза в месяц смазывать консистентной смазкой.

В процессе эксплуатации указатель уровня должен периодически подвергаться наружному осмотру в сроки, определенные графиком, но не менее трех раз в неделю.

При осмотре проверить:

  • общее состояние;
  • видимость уровня;
  • исправность всех вентилей.

Для обеспечения надежности работы указателя уровня необходимо производить своевременный ремонт и содержать указатель уровня в чистоте. С целью предупреждения появления коррозии на наружных поверхностях корпуса необходимо производить своевременную окраску указателя уровня.

При смене стекла и прокладки место для должно быть тщательно очищено от следов паронита и зачищено.

Паронитовые прокладки, устанавливаемые под стекло, должны иметь толщину 1,5 мм.

Вмятин и перегибов прокладки не допускается. Перед установкой паронитовых прокладок протереть их сухим графитом.

Запрещается производить ремонтные работы на указателе уровня, находящемся под давлением.

Замена стекла производится только при отключенном указателе уровня путем закрытия вентилей верхнего и нижнего и обязательном сбросе оставшегося давления среды в корпусе с помощью продувочного вентиля.

Замену сальниковой набивки, донабивку и подтяжку выполнять только в период отсутствия давления в контролируемом барабане или сосуде.

Не разрешается применять для управления арматурой рычани, удлиняющие плечо маховика.

Характерные неисправности и способы их устранения

Наименование неисправностей Вероятная причина Способ устранения
Помутнение стекла На внутренней поверхности стекла, соприкасающейся со средой, отложился шлам Промыть рамку
Парение под стекло Нарушение плотности между прокладкой и стеклом Перебрать смотровой узел с заменой прокладки
Нарушение герметичности сальникового уплотнения Недостаточно уплотнена набивка. Недостаточно затянут сальник Дополнительно подтянуть гаки, равномерно, без перекосов
Износ набивки Добавить или заменить набивку

Консервация, транспортирование и хранение

На период транспортирования и хранения на наружние поверхности указателя уровня нанесено лакокрасочное покрытие в соответствии с требованиями РД 24.982.101-88. Срок защиты 1 год. Консервации подвергнуты обработанные поверхности указателя уровня по варианту защиты ВЗ-1 ГОСТ 9.014-78. Расконсервацию этих поверхностей производить в соответствии с разделом «Расконсервация» ГОСТ 9.014-78.

Вариант внутренней упаковки ВУ-9 ГОСТ 9.014-78.

Категория упаковки КУ-0 ГОСТ 23170-78

Условия транспортирования и хранения 8 ГОСТ 15150-69.

Гарантия изготовителя

Изготовитель гарантирует соответствие указателя уровня требованиям технических условий ТУ 3742-005-75994691-2012 при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.

Гарантийный срок эксплуатации 12 месяцев дня получения на склад Покупателя.

У нас огромная география поставок. Укажите ваш город, чтобы увидить местный номер телефона.

Ваш город: Красноярск

Номер телефона: 8 (800) 100-71-44

Характеристики

В нашем интернет-магазине вы можете купить Указатель уровня ду 10 ру 25 по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Условный проход (номинальный диаметр) DN (Ду) 10
Условное (номинальное) давление PN (Ру) 25
Рабочее давление Pp МПа (кгс/см2), не более 2,4(24)
Давление пробное Рпр, (кгс/см2 ) 3,8^+0,2(38^+2)
Рабочая среда Пар-вода
Температура рабочей среды 225 °С
Присоединение Фланцевое
Класс герметичности «С» по ГОСТ 9544-93
Видимое поле наблюдаемого уровня, мм 232
Длина термостойкого стекла, мм 280
Масса расчетная, кг, не более (с одним стеклом/с двумя стеклами) 12/16
Цена 31000

Чертежи

В нашем интернет-магазине вы можете купить Указатель уровня ду 10 ру 25 по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Указатель уровня ду 10 ру 25 — Варианты исполнения
Указатель уровня ду 10 ру 25 — Варианты исполнения
Указатель уровня ду 10 ру 25 — Габаритные и присоединительные размеры
