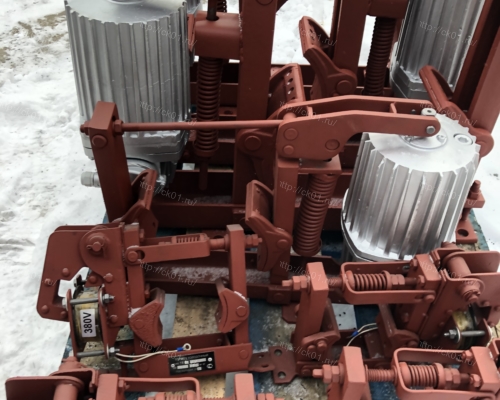

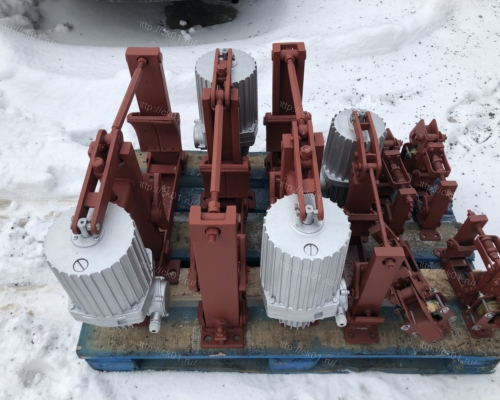

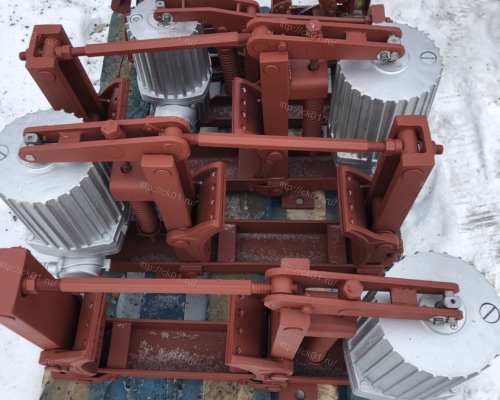

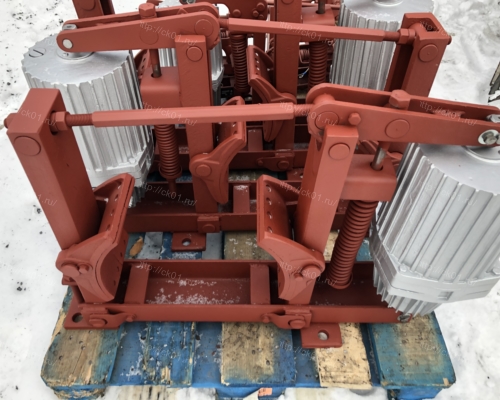

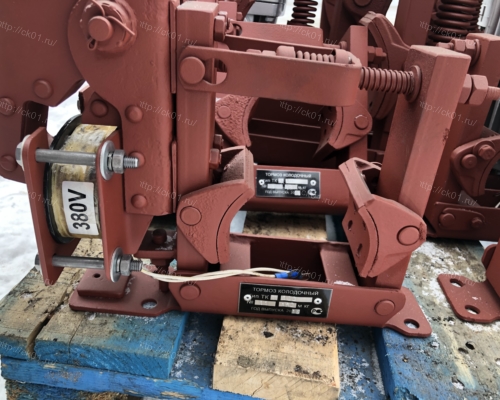

Тормоз колодочный Ткг-200 в Красноярске

Наличие: есть на складе
Цена с НДС
16 500 руб.
Получить ссылку на коммерческое предложение по sms

Цена на Тормоз колодочный Ткг-200
с доставкой в г. Красноярск
Загрузка...

Условия поставки товара:

  • Товар в наличии на складе
  • Оплата по безналичному расчету
  • Доставка по России и Казахстану
Гарантии
Сертификаты
О доставке
Об оплате
Прайс лист

Рассчитать стоимость и сроки доставки в г. Красноярск

TK Энергия
-
Деловые линии
-
Пэк
-
Тормоз колодочный Ткг-200 предназначен для остановки и удержания валов механизмов в заторможенном состоянии при неработающем приводе. Тормоз устанавливается в вертикальном положении (в горизонтальным положение оси тормозного шкива и основания для крепления тормоза) на механизмах, работающих в пожарно- и взрывоопасной среде. При установке на механизмах, работающих на открытом воздухе, тормоз должен быть защищен защитным кожухом от попадания атмосферных осадков и действия солнечной радиации.

В нашем интернет-магазине вы можете купить тормоз колодочный Ткг-200 в г. Красноярск по выгодной цене. Оформить заказ можно онлайн или по телефонам:

Комплект поставки: тормоз колодочный Ткг-200, технический паспорт.

Модификации
Описание
Характеристики
Чертежи
Задать вопрос

Модификации

Подробное описание

H F D K1 K2 h b c d
ТКГ-200 422 160 200 175 175 170 60 120 18

Техническое обслуживание

  1. Тормоза Ткг-200 поставляются с гидротолкателями, заполненными трансформаторным маслом для работы при температуре окружающей среды от +40 до -15 ОС. Для работы тормоза при температуре окружающей среды от +15 до -40 необходимо заменить масло в гидротолкателе на масло АМГ-10 ГОСТ 6794-75 от +40 до - 40 – использовать полиэтилсилоксановую жидкость ПЭС ЗД ТУ 6-02-688-72 или ПЭС-3 ГОСТ 13004-67.
  2. Через 1-2 месяца после начала эксплуатации толкателя следует полностью заменить рабочую жидкость.
  3. Последующую смену масла в толкателе рекомендуется производить не реже одного раза в год.
  4. Заливку масла в электрогидравлический толкатель производить при вертикальном положении толкателя.

    Категорически запрещается заливать толкатели неэлетроизоляционными маслами.

  5. При достижении штоком толкателя, вследствие износа обкладок, предельной величины хода, тормоз должен быть вновь отрегулирован.
  6. Обкладки должны быть заменены при износе их : в средней части до 1/2 , а в крайних частях – до 1/3 первоначальной толщины.
  7. Шарнирные соединения тормоза Ткг-200 подлежат периодической смазке во время регламентных работ.

Устройство и принцип работы

  1. Основные размеры тормоза Ткг-200 приведены на рисунке.
  2. Тормоз состоит из следующих основных частей: Рычаги (4,5,6) с колодками (7); регулировочных эксцентриков (10), штока (9) и пружины (2).
  3. При затормаживании под действием сжатой пружины рычаги поворачиваются на палицах и прижимают колодки к поверхности тормозного шкива. При этом толкатель не работает, шток его находится в нижнем положении.
  4. При включении толкателя, его поршень выдвигает шток вверх и рычаги, освободившись от действия пружины, расходятся, растормаживая шкив. Растормаживание заканчивается при достижении штоком толкателя крайнего верхнего положения.
  5. Режим работы электрогидравлического толкателя, допустимое число включений, марка масла для различных температур окружающей среды, время затормаживания определяются данными электрогидравлического толкателя, установленного на тормозе.

Указание мер безопасности

  1. Все работы по подготовке тормоза Ткг-200 к работе, испытанию и эксплуатации должны проводиться в соответствии с «Правилами технической эксплуатации электроустановок потребителей» и «Правилами техники безопасности при эксплуатации электроустанововк потребителей».
  2. При включении толкателя клемммная коробка двигателя должна быть закрыта крышкой.
  3. Во время работы тормоза Ткг-200 не допускается:
    • Подтягивание болтов;
    • Замер отхода колодок и выхода штока толкателя:
    • Регулировка тормоза.
  4. Электрогидравлический толкатель при монтаже должен быть заземлен.
  5. Перед установкой опорные поверхности подставки и место установки тормоза Ткг-200 должны быть зачищены до металлического блеска

У нас огромная география поставок. Укажите ваш город, чтобы увидить местный номер телефона.

Ваш город: Красноярск

Номер телефона: 8 (800) 100-71-44

Характеристики

В нашем интернет-магазине вы можете купить Тормоз колодочный Ткг-200 по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Цена 16500
Тормозной момент, не более 300
Диаметр тормозного шкива 200
Тип толкателя ТЭ-30
Номинальное напряжение 380
Частота 50
Потребляемая мощность, не более 160
Среднее усиление на штоке толкателя 300
Ход штока толкателя 32
Масса тормоза 34

Чертежи

В нашем интернет-магазине вы можете купить Тормоз колодочный Ткг-200 по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Габаритные и присоединительные размеры — Тормоз колодочный Ткг-200
