Техническое обслуживание

1. Тормоза Ткг-160 поставляются с гидротолкателями, заполненными трансформаторным маслом для работы при температуре окружающей среды от +40 до -15 ОС. Для работы тормоза при температуре окружающей среды от +15 до -40 необходимо заменить масло в гидротолкателе на масло АМГ-10 ГОСТ 6794-75 от +40 до - 40 – использовать полиэтилсилоксановую жидкость ПЭС ЗД ТУ 6-02-688-72 или ПЭС-3 ГОСТ 13004-67.
2. Через 1-2 месяца после начала эксплуатации толкателя следует полностью заменить рабочую жидкость.
3. Последующую смену масла в толкателе рекомендуется производить не реже одного раза в год.
4. Заливку масла в электрогидравлический толкатель производить при вертикальном положении толкателя.

   Категорически запрещается заливать толкатели неэлетроизоляционными маслами.

5. При достижении штоком толкателя, вследствие износа обкладок, предельной величины хода, тормоз должен быть вновь отрегулирован.
6. Обкладки должны быть заменены при износе их : в средней части до 1/2 , а в крайних частях – до 1/3 первоначальной толщины.
7. Шарнирные соединения тормоза Ткг-160 подлежат периодической смазке во время регламентных работ.

Устройство и принцип работы

1. Основные размеры тормоза Ткг-160 приведены на рисунке.

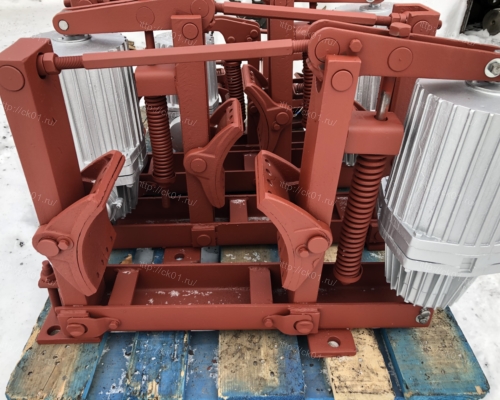

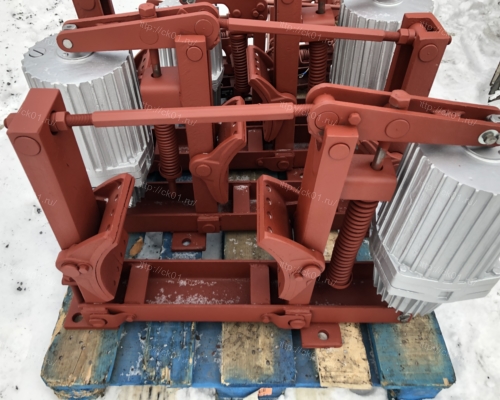

2. Тормоз состоит из следующих основных частей: Рычаги (4,5,6) с колодками (7); регулировочных эксцентриков (10), штока (9) и пружины (2).
3. При затормаживании под действием сжатой пружины рычаги поворачиваются на палицах и прижимают колодки к поверхности тормозного шкива. При этом толкатель не работает, шток его находится в нижнем положении.
4. При включении толкателя, его поршень выдвигает шток вверх и рычаги, освободившись от действия пружины, расходятся, растормаживая шкив. Растормаживание заканчивается при достижении штоком толкателя крайнего верхнего положения.
5. Режим работы электрогидравлического толкателя, допустимое число включений, марка масла для различных температур окружающей среды, время затормаживания определяются данными электрогидравлического толкателя, установленного на тормозе.

Указание мер безопасности

1. Все работы по подготовке тормоза Ткг-160 к работе, испытанию и эксплуатации должны проводиться в соответствии с «Правилами технической эксплуатации электроустановок потребителей» и «Правилами техники безопасности при эксплуатации электроустанововк потребителей».
2. При включении толкателя клемммная коробка двигателя должна быть закрыта крышкой.
3. Во время работы тормоза Ткг-160 не допускается:
   • Подтягивание болтов;
   • Замер отхода колодок и выхода штока толкателя:
   • Регулировка тормоза.
4. Электрогидравлический толкатель при монтаже должен быть заземлен.
5. Перед установкой опорные поверхности подставки и место установки тормоза Ткг-160 должны быть зачищены до металлического блеска
