Шлюзовой затвор ШЗ 400 в Красноярске

Категория: Затворы
Наличие: есть на складе
Цена с НДС
71 450 руб.
Получить ссылку на коммерческое предложение по sms

Цена на Шлюзовой затвор ШЗ 400
с доставкой в г. Красноярск
Загрузка...

Условия поставки товара:

  • Товар в наличии на складе
  • Оплата по безналичному расчету
  • Доставка по России и Казахстану
Гарантии
Сертификаты
О доставке
Об оплате
Прайс лист

Рассчитать стоимость и сроки доставки в г. Красноярск

TK Энергия
-
Деловые линии
-
Пэк
-

Шлюзовые затворы (шлюзовые питатели) используются для транспортировки сыпучих материалов в различных пневматических системах между участками с разным уровнем давления.

Обеспечивают перемещение сырья, исключая подсос воздуха и разгерметизацию системы. Применяется в химической, металлургической, пищевой, цементной, стекольной, перерабатывающей промышленности для подачи порошковых, сыпучих, дробленых и гранулированных материалов.

В нашем интернет-магазине вы можете купить шлюзовой затвор ШЗ 400 в г. Красноярск по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.

Модификации
Описание
Характеристики
Чертежи
Задать вопрос

Модификации

Подробное описание

Название L, мм B, мм H, мм h1, мм l, мм d1, мм d2, мм d3, мм d4, мм
ШЗ 400 695 670 550 500 470 400 430 450 480

Назначение

Могут быть изготовлены с круглыми фланцами, квадратными, прямоугольными. По согласованию с заводом-изготовителем изделие также может использоваться в качестве роторного питателя или объемного дозатора для регулируемой подачи порошкообразных, зернистых, мелкокусковых материалов.

Электропитание изделия осуществляется от трехфазной сети переменного тока напряжением 380В, частотой 50 Гц.

Шлюзовые затворы данной серии эксплуатируются при температуре не выше 75 град. Цельсия.

Описание работы шлюзового затвора

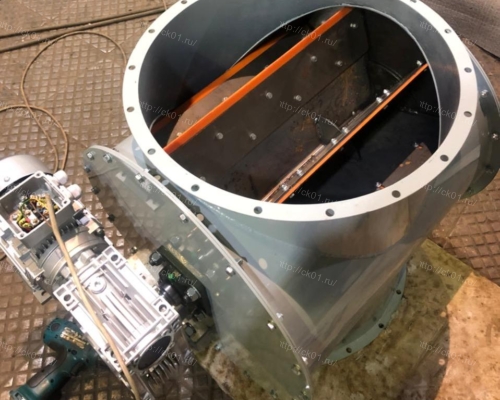

Изделие состоит из сварного корпуса толщиной 4 мм, приваренных к нему фланцев. По бокам прикручены крышки с помощью болтового соединения. Изделие комплектуется двумя подшипниками UCF. Ротор состоит из вала, изготовленного из легированной стали, пластин толщиной от 4 мм и регулируемых съемных лепестков, изготовленных из износостойкого полиуретана. Конструкция выполнена таким образом, что транспортируемый материал не налипает на боковые стенки корпуса шлюзового затвора.

Ротор приводится во вращение с помощью червячного мотор – редуктора, закрепленного с помощью реактивной тяги с торца корпуса. При подаче электричества на электродвигатель, ротор начинает вращаться тем самым дозируя транспортируемый материал из входного патрубка в выходной, где под силой тяжести материал движется далее по линии производства.

Подготовка к работе и монтаж изделия

Изделие отгружается заводом-изготовителем в собранном виде.

Комплектность изделия, должна соответствовать комплекту поставки, указанному в паспорте.

Перед началом монтажа изделия следует убедиться в отсутствии повреждений, которые могли возникнуть при его транспортировке или хранении.

Изделие подсоединяется к технологическому оборудованию с помощью присоединительного фланца через герметизирующие прокладки.

Изделие должно подключаться к трехфазной сети переменного тока частотой 50 Гц, напряжением 380 В с глухо заземленной нейтралью через устройство защитного отключения. Монтаж и эксплуатация электрооборудования должны производиться на предприятии согласно Правилам эксплуатации электроустановок потребителей (ПЭЭП), Правилам техники безопасности при эксплуатации электроустановок потребителей (ПТБ ЭЭП), соответствующим государственным стандартам ССБТ (ГОСТ 12.3.003, ГОСТ 12.3.019, ГОСТ12.3.032).

Электродвигатель мотор-редуктора соединяется с электросетью в соответствии с требованиями, указанными в паспорте электродвигателя и мотор-редуктора.

У нас огромная география поставок. Укажите ваш город, чтобы увидить местный номер телефона.

Ваш город: Красноярск

Номер телефона: 8 (800) 100-71-44

Характеристики

В нашем интернет-магазине вы можете купить Шлюзовой затвор ШЗ 400 по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Диаметр загрузочного окна 400
Мощность электродвигателя 1.1
Диаметр ротора 420
Объем 60
Производительность 83
Частота вращения ротора 23
Цена 71450

Чертежи

В нашем интернет-магазине вы можете купить Шлюзовой затвор ШЗ 400 по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Шлюзовой затвор ШЗ 400 — Габаритные и присоединительные размеры
