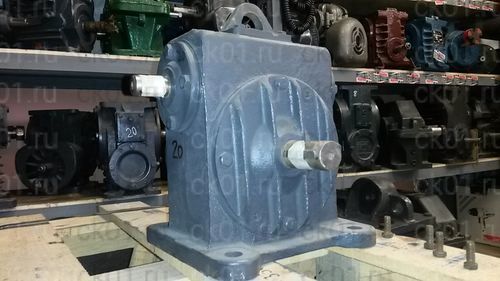

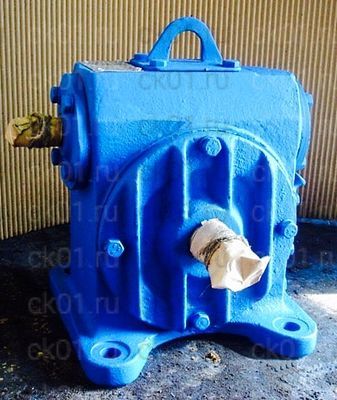

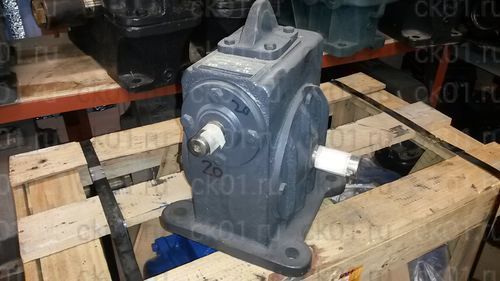

Редуктор РЧН-80 червячный одноступенчатый универсальный. Применяется в заводском оборудовании, а также для увеличения крутящего момента и уменьшения частоты вращения вала в приводах механизмов и машин.

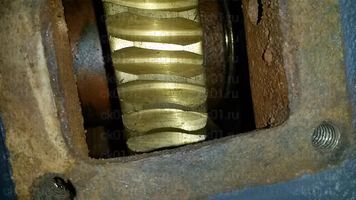

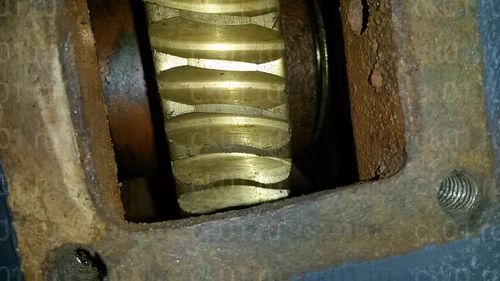

По своей конструкции редуктор РЧН-80 имеет одну червячную ступень. Расположение червячного винта над колесом снижает возможность попадания в зацепление продуктов износа. Редуктор надежен и прост в конструкции, неприхотлив в ремонте и обслуживании, подходит для долговременной работы в тяжелых условиях

В нашем интернет-магазине вы можете купить редуктор РЧН-80 в г. Красноярск по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.

Модификации
Описание
Характеристики
Чертежи
Задать вопрос

Модификации

При покупке товара важно указать его полное условное обозначение. Для этого выберите необходимые параметры:
Передаточное отношение (число)
Вариант сборки
Исполнение конца выходного вала
Климатическое исполнение
Категория размещения
Редуктор РЧН-80
Цена с НДС
19 375 руб.
Редуктор РЧН-80
Цена с НДС
19 210 руб.
Редуктор РЧН-80
Цена с НДС
19 263 руб.
Редуктор РЧН-80
Цена с НДС
19 454 руб.
Редуктор РЧН-80
Цена с НДС
19 324 руб.
Редуктор РЧН-80
Цена с НДС
19 173 руб.
Редуктор РЧН-80
Цена с НДС
19 394 руб.
Редуктор РЧН-80
Цена с НДС
19 536 руб.
Редуктор РЧН-80
Цена с НДС
19 386 руб.
Редуктор РЧН-80
Цена с НДС
19 402 руб.

Подробное описание

Расшифровка редуктора

Редуктор РЧН-80-16-56-Ц-У-2, где

РЧН - серия редуктора

80 - межосевое расстояние выходной ступени, мм

16 - передаточное отношение

56 - вариант сборки

Ц - исполнение конца выходного вала

У - климатическое исполнение

2 - категория размещения по ГОСТ 15150-69

Условия применения

Редуктор РЧН-80 может работать

  • в режиме постоянной нагрузки, переменной нагрузки, в режиме одного направления и реверсивном;
  • при диапазоне температур от -40° до +50°С;
  • в неагрессивной и невзрывоопасной среде;
  • непрерывно до 24 часов;

Подходят как для постоянной эксплуатации, так и для работы с остановками;

Первичный вал может вращаться с частотой до 1500 об/мин;

Вал редуктора может вращаться в прямом и обратном направлении при одинаковой эффективности;

Редукторы представлены в климатическом исполнении У, Т (категории размещения 1-4) по ГОСТ 15150-69.

Подготовка к работе

  • До монтажа и пуска в работу храните редуктор в закрытом помещении, не допускайте повреждения устройства и попадания влаги на его поверхность.
  • При монтаже редуктора РЧН-80 устройство ставится в горизонтальное положение вниз основанием. Редуктор устанавливается на твердую опору, при этом предоставляется свободный доступ для заливки и слива масла к пробкам отверстий 1 и 2.
  • Перед началом работы редуктора рекомендуется прогнать его вхолостую.
  • Непосредственно перед работой заполните редуктор маслом.

Техническое обслуживание

После работы редуктора РЧН-80 более двух часов с непрерывной нагрузкой не более 0,7 от числа номинальной нагрузки следует отрегулировать подшипники.

Для удаления стружки, образовавшейся от трения зубчатых передач в ходе приработки, рекомендуется поменять масло после одной или двух рабочих смен. Интервал выставляется в связи с режимом работы редуктора.

Техобслуживание делится на ежесменное (ЕО), и также периодические (ТО-1 и ТО-2)

  1. В ходе ЕО производится проверка на предмет:
    • обнаружения течи масла (если течь присутствует, прочистите отдушину и проверьте уровень масла);
    • уровня шума;
    • уровня масла (отрегулируйте уровень масла, слив или долив его до показателя нормы).
  2. Техобслуживание ТО-1 представляет собой выполнение всех пунктов ЕО. При необходимости производится замена масла. ТО-1 проводится через три месяца работы, или стандартно после каждой тысячи часов работы.
  3. Техобслуживание ТО-2 включает в себя действия, проводимые при ЕО и ТО-1. Помимо них выполняется регулировка подшипников и проверка затяжки соединительных болтов. ТО-2 нужно проводить через каждые полгода, или после каждых двух тысяч часов работы механизма.

Вместо первой замены масла можно провести фильтрацию с тонкостью не грубее 65 мкм

Для того, чтобы отрегулировать подшипники, выполните следующие действия:

  • ослабьте крепление на крышке устройства;
  • снимите замок, которым закрыт регулировочный винт;
  • немного отверните регулировочный винт, затем максимально затяните его, после этого отпустите на полшага/шаг пазов на торцах винта регулировки;
  • закрепите винт с помощью замка;
  • затяните крышку редуктора.

После того, как произойдет 80% выработка ресурса валов, подшипников и передач, обязательно проведите диагностику по вибрационным параметрам для зубчатых колес редуктора. Подшипники нужно проверить по уровню вибрации. Изношенные узлы замените. Возможны и другие способы проверки износа узлов.

В ходе сборки редуктора РЧН-80 поверхности крышки и разъема корпуса как следует очищаются и покрываются тонким слоем герметика ГОСТ 13489-79, или автогерметиком-прокладкой, или бакелитовым лаком ГОСТ 901-78. На передней или задней полках редуктора предусмотрено отверстие для отжимного болта, которое облегчит процесс снятия съема крышки. Отжимным болтом может послужить один из болтов стяжки редуктора.

Не допускается разбор редуктора пользователем до истечения гарантийного срока, без согласования с изготовителем. Исключением является замена манжет выходного и входного вала.

Безопасность

В ходе эксплуатации редуктора РЧН-80 и его обслуживание нужно придерживаться следующих правил техники безопасности:

  • перед сливом отработанного масла и заливкой нового масла убедитесь, что работа редуктора окончательно остановлена;
  • защитите соединительные муфты и концы валов предохранительными кожухами;
  • разбирая редуктор, удостоверьтесь в том, что консольная нагрузка не действует на концы валов;
  • соблюдайте правила по технике безопасности, действующие для выполнения сварочных, слесарных и такелажных работ.

У нас огромная география поставок. Укажите ваш город, чтобы увидить местный номер телефона.

Ваш город: Красноярск

Номер телефона: 8 (800) 100-71-44

Характеристики

В нашем интернет-магазине вы можете купить Редуктор РЧН-80 по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Вариант сборки 51, 52, 53, 56
Высота 300
Длина 300
Исполнение конца выходного вала Ц
Категория размещения 1, 2, 3, 4
Климатическое исполнение У, Т
Количество ступеней (передач) 1
Масса 25
Передаточное отношение (число) 12, 20, 40
Серия РЧН
Тип червячный
Типоразмер (межосевое расстояние) 80
Цена 19000
Частота вращения входного вала 1500
Ширина 290

Чертежи

В нашем интернет-магазине вы можете купить Редуктор РЧН-80 по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Редуктор РЧН-80 - Габаритные размеры и размеры концов валов
