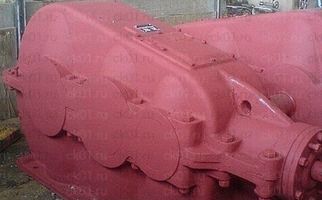

Редуктор КЦ2-1300 коническо-цилиндрический трехступенчатый горизонтальный. Предназначен для увеличения крутящего момента и снижении частоты вращения вала в приводах механизмов и машин. применяются в ремонтном и грузоподъемном оборудовании, транспортерах, питателях.

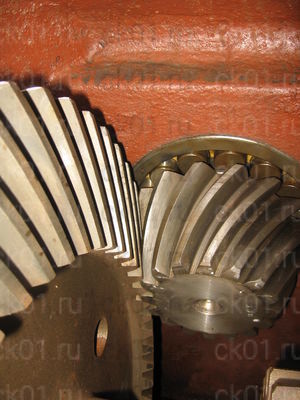

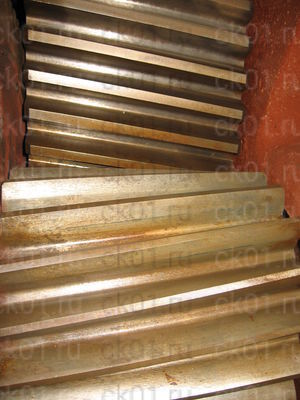

КПД коническо-цилиндрического редуктора КЦ2-1300 достигает 91%. Редуктор имеет коническую ступень и две цилиндрические, коническая ступень всегда быстроходная. Коническая ступень позволяет сделать механизм компактнее, улучшает нагрузочные показатели, цилиндрические ступени сохраняют высокий КПД и обеспечивают длительный срок использования. Редуктор является высокопрочным и надежным, устойчивым к влажности и повышенной температуре. Некоторые схемы сборки способны разделить крутящий момент по двум потокам.

В нашем интернет-магазине вы можете купить редуктор КЦ2-1300 в г. Красноярск по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.

Модификации
Описание
Характеристики
Чертежи
Задать вопрос

Модификации

При покупке товара важно указать его полное условное обозначение. Для этого выберите необходимые параметры:
Передаточное отношение (число)
Вариант сборки
Исполнение конца выходного вала
Климатическое исполнение
Категория размещения
Редуктор КЦ2-1300
Цена с НДС
2 129 854 руб.
Редуктор КЦ2-1300
Цена с НДС
2 145 746 руб.
Редуктор КЦ2-1300
Цена с НДС
2 152 678 руб.
Редуктор КЦ2-1300
Цена с НДС
2 126 777 руб.
Редуктор КЦ2-1300
Цена с НДС
2 156 582 руб.
Редуктор КЦ2-1300
Цена с НДС
2 117 837 руб.
Редуктор КЦ2-1300
Цена с НДС
2 141 404 руб.
Редуктор КЦ2-1300
Цена с НДС
2 160 287 руб.
Редуктор КЦ2-1300
Цена с НДС
2 105 750 руб.
Редуктор КЦ2-1300
Цена с НДС
2 141 718 руб.

Подробное описание

Типоразмер редуктора AС AП AT A1 A2 A3 A4 B B1 B2 B3 H H1 H2 h L L1 L2 M d n Масса
мм шт кг
КЦ2-1300 1300 500 800 70 1100 1560 2020 850 740 850 610 1282 530 240 50 3168 2200 790 820 39 10 5000
Типоразмер редуктора d d1 d2 l l1 b t d3 l2 b1 t1
мм
КЦ2-1300 90 115 M64×4 170 135 22 46,8 190 350 45 200

Расшифровка редуктора

Редуктор КЦ2-1300-45-41-Ц-У-2, где

КЦ2 — серия редуктора

1300 — межосевое расстояние выходной ступени, мм

45 — передаточное отношение

41 — вариант сборки

Ц — исполнение конца выходного вала

У — климатическое исполнение

2 — категория размещения по ГОСТ 15150-69

Условия применения

Редуктор КЦ2-1300 может работать

  • в режиме постоянной нагрузки, переменной нагрузки, в режиме одного направления и реверсивном;
  • при диапазоне температур от -40° до +50°С;
  • при повышенной запыленности, в неагрессивной среде;
  • при влажности до 95% при температуре 20°С;

Подходят как для постоянной эксплуатации, так и для работы с остановками;

Частота вращения входного вала редуктора не должна быть выше 1500 об/мин;

Редукторы представлены в климатическом исполнении У, Т (категории размещения 1-4) по ГОСТ 15150-69.

Подготовка к работе

  • До монтажа и пуска в работу храните редуктор в закрытом помещении, не допускайте повреждения устройства и попадания влаги на его поверхность.
  • При монтаже редуктора КЦ2-1300 устройство ставится в горизонтальное положение вниз основанием. Редуктор устанавливается на твердую опору, при этом предоставляется свободный доступ для заливки и слива масла к пробкам отверстий 1 и 2.
  • Перед началом работы редуктора рекомендуется прогнать его вхолостую.
  • Непосредственно перед работой заполните редуктор маслом.

Техническое обслуживание

После работы редуктора КЦ2-1300 более двух часов с непрерывной нагрузкой не более 0,7 от числа номинальной нагрузки следует отрегулировать подшипники.

Для удаления стружки, образовавшейся от трения зубчатых передач в ходе приработки, рекомендуется поменять масло после одной или двух рабочих смен. Интервал выставляется в связи с режимом работы редуктора.

Техобслуживание делится на ежесменное (ЕО), и также периодические (ТО-1 и ТО-2)

  1. В ходе ЕО производится проверка на предмет:
    • обнаружения течи масла (если течь присутствует, прочистите отдушину и проверьте уровень масла);
    • уровня шума;
    • уровня масла (отрегулируйте уровень масла, слив или долив его до показателя нормы).
  2. Техобслуживание ТО-1 представляет собой выполнение всех пунктов ЕО. При необходимости производится замена масла. ТО-1 проводится через три месяца работы, или стандартно после каждой тысячи часов работы.
  3. Техобслуживание ТО-2 включает в себя действия, проводимые при ЕО и ТО-1. Помимо них выполняется регулировка подшипников и проверка затяжки соединительных болтов. ТО-2 нужно проводить через каждые полгода, или после каждых двух тысяч часов работы механизма.

Вместо первой замены масла можно провести фильтрацию с тонкостью не грубее 65 мкм

Для того, чтобы отрегулировать подшипники, выполните следующие действия:

  • ослабьте крепление на крышке устройства;
  • снимите замок, которым закрыт регулировочный винт;
  • немного отверните регулировочный винт, затем максимально затяните его, после этого отпустите на полшага/шаг пазов на торцах винта регулировки;
  • закрепите винт с помощью замка;
  • затяните крышку редуктора.

После того, как произойдет 80% выработка ресурса валов, подшипников и передач, обязательно проведите диагностику по вибрационным параметрам для зубчатых колес редуктора. Подшипники нужно проверить по уровню вибрации. Изношенные узлы замените. Возможны и другие способы проверки износа узлов.

В ходе сборки редуктора КЦ2-1300 поверхности крышки и разъема корпуса как следует очищаются и покрываются тонким слоем герметика ГОСТ 13489-79, или автогерметиком-прокладкой, или бакелитовым лаком ГОСТ 901-78. На передней или задней полках редуктора предусмотрено отверстие для отжимного болта, которое облегчит процесс снятия съема крышки. Отжимным болтом может послужить один из болтов стяжки редуктора.

Не допускается разбор редуктора пользователем до истечения гарантийного срока, без согласования с изготовителем. Исключением является замена манжет выходного и входного вала.

Безопасность

В ходе эксплуатации редуктора КЦ2-1300 и его обслуживание нужно придерживаться следующих правил техники безопасности:

  • перед сливом отработанного масла и заливкой нового масла убедитесь, что работа редуктора окончательно остановлена;
  • защитите соединительные муфты и концы валов предохранительными кожухами;
  • разбирая редуктор, удостоверьтесь в том, что консольная нагрузка не действует на концы валов;
  • соблюдайте правила по технике безопасности, действующие для выполнения сварочных, слесарных и такелажных работ.

У нас огромная география поставок. Укажите ваш город, чтобы увидить местный номер телефона.

Ваш город: Красноярск

Номер телефона: 8 (800) 100-71-44

Характеристики

В нашем интернет-магазине вы можете купить Редуктор КЦ2-1300 по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Вариант сборки 41, 42, 43
Высота 1282
Длина 3168
Исполнение конца выходного вала К, Ц, М
Категория размещения 1, 2, 3, 4
Климатическое исполнение У, Т
Количество ступеней (передач) 3
Масса 5000
Номинальный крутящий момент на выходном валу 38700
Передаточное отношение (число) 28, 31.5, 35.5, 40, 45, 50, 56, 63, 71, 80, 90, 100, 112, 125, 140, 160, 180
Серия КЦ2
Тип коническо-цилиндрический
Типоразмер (межосевое расстояние) 13000
Цена 2100000
Частота вращения входного вала 1500
Ширина 1215

Чертежи

В нашем интернет-магазине вы можете купить Редуктор КЦ2-1300 по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Редуктор КЦ2-1300 - Размеры концов валов
Редуктор КЦ2-1300 - Габаритные размеры
