Редуктор ЦТНД-400 в Красноярске

Наличие: есть на складе
Цена с НДС
362 500 руб.
Получить ссылку на коммерческое предложение по sms

Цена на Редуктор ЦТНД-400
с доставкой в г. Красноярск
Загрузка...

Условия поставки товара:

  • Товар в наличии на складе
  • Оплата по безналичному расчету
  • Доставка по России и Казахстану
Гарантии
Сертификаты
О доставке
Об оплате
Прайс лист

Рассчитать стоимость и сроки доставки в г. Красноярск

TK Энергия
-
Деловые линии
-
Пэк
-

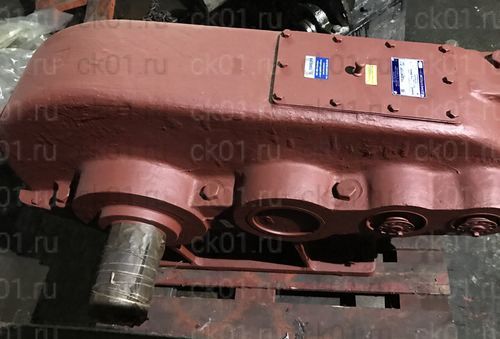

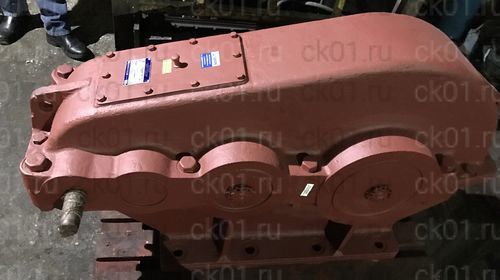

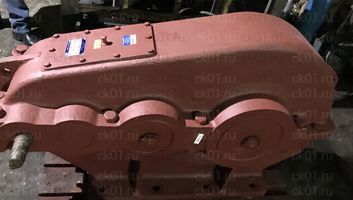

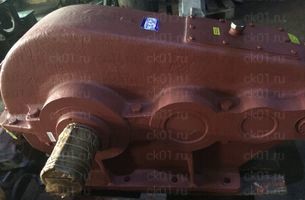

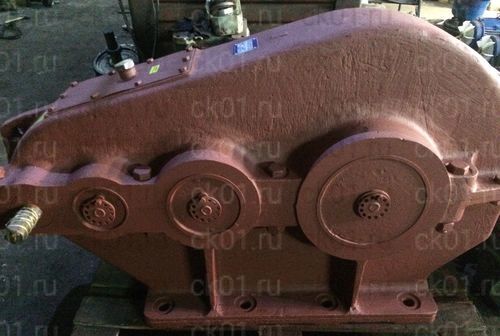

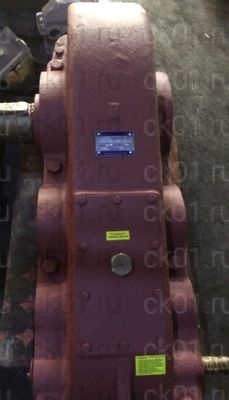

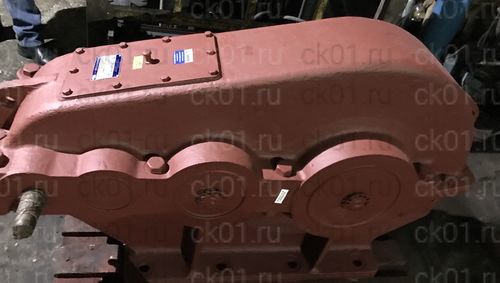

Цилиндрический редуктор ЦТНД-400 с трехступенчатой передачей горизонтального расположения с двумя линиями зацепления работает в двигательной системе конвейеров, элеваторов, питателей и других машин, которые используются в угольной промышленности. Принцип работы основан увеличении крутящих моментов и уменьшении количества оборотов.

Купить редуктор ЦТНД-400 в г. Красноярск недорого можно на нашем сайте. Укажите точные параметры редуктора, добавьте его в корзину и уточните свои контактные данные. Наш менеджер перезвонит вам, чтобы оформить заказ.

Модификации
Описание
Характеристики
Чертежи
Задать вопрос

Модификации

При покупке товара важно указать его полное условное обозначение. Для этого выберите необходимые параметры:
Передаточное отношение (число)
Вариант сборки
Исполнение конца выходного вала
Климатическое исполнение
Категория размещения
Редуктор ЦТНД-400
Цена с НДС
371 805 руб.
Редуктор ЦТНД-400
Цена с НДС
362 604 руб.
Редуктор ЦТНД-400
Цена с НДС
371 656 руб.
Редуктор ЦТНД-400
Цена с НДС
371 593 руб.
Редуктор ЦТНД-400
Цена с НДС
370 549 руб.
Редуктор ЦТНД-400
Цена с НДС
367 946 руб.
Редуктор ЦТНД-400
Цена с НДС
370 618 руб.
Редуктор ЦТНД-400
Цена с НДС
364 233 руб.
Редуктор ЦТНД-400
Цена с НДС
369 685 руб.
Редуктор ЦТНД-400
Цена с НДС
365 519 руб.

Подробное описание

Типоразмер редуктора АС АБ АП АТ А А1 А2 В В1 В2 H H1 h L L1 L2 L3 d n Масса
мм шт кг
ЦТНД-400 810 160 250 400 720 240 170 425 340 430 820 425 40 1385 860 455 307 33 8 940
Типоразмер редуктора d l b t d1 l1 b1 t1
мм
ЦТНД-400 40 82 12 43 140 200 36 148

Расшифровка редуктора

Редуктор ЦТНД-400-80-21-Ц-У-2, где:

  • ЦТНД — серия редуктора;
  • 400 — межосевое расстояние выходной ступени, (мм);
  • 80 — передаточное отношение;
  • 21 — вариант сборки;
  • Ц — исполнение конца выходного вала;
  • У — климатическое исполнение;
  • 2 — категория размещения по ГОСТ 15150-69.

Условия применения

  • нагрузка постоянная и переменная, одного направления и реверсивная;
  • работа длительная или с периодическими остановками, вращение валов в любую сторону;
  • частота вращения входного вала не должна превышать 1500 об/мин.;
  • температура внешней среды от -40°C до +50°С;
  • повышенная запыленность, неагрессивная среда, влажность при температуре 20 С – до 95%
  • климатические исполнения У, Т (для категории размещения 1...4) по ГОСТ 15150-69.

Подготовка к работе

  1. Редуктор ЦТНД-400 при монтаже устанавливается на жесткую опору только в горизонтальном положении основанием вниз;
  2. Перед пуском в работу редуктор рекомендуется провернуть в холостую.
  3. До монтажа и пуска в эксплуатацию редукторы должны храниться в закрытых помещениях, исключающих возможность их повреждения и попадания на них влаги.

Техническое обслуживание

Перед установкой редуктора ЦТНД-400 с выходных валов для начала нужно удалить салфеткой антикоррозионную смазку. Салфетку смачивают бензином-растворителем ГОСТ 3134-78. Редуктор и соединяемые с ним механизмы устанавливаются на жестком основании. Перед установкой редуктора - обязательно предусмотреть свободный доступ к отдушине и пробкам для залива, слива и контроля уровня масла. Элементы привода (шкивы, звездочки, полумуфты), устанавливаемые на выходных валах редуктора с натягом, необходимо нагреть до температуры 100... 150 °С. Перед пуском необходимо залить в корпус редуктора чистое профильтрованное масло. После удачного первого пуска редуктора – завершить подготовку к работе.

В процессе эксплуатации редуктора ЦТНД-400 необходимо контролировать затяжку всех связующих, отсутствие течи масла, уровень масла, равномерность шума, чистоту редуктора. Техническое обслуживание редукторов выполняется на месте их установки обслуживающим персоналом, ознакомленным с настоящим руководством.

Виды периодичности технического обслуживания: 250 ч./ 2000 ч./ 10000 ч.

Через 500 часов работы необходимо произвести первую замену масла. При возникновении сильного шума или стука, а также при нагреве масла в редукторе выше 95 °С необходимо остановить редуктор.

Безопасность

В процессе эксплуатации и обслуживания редукторов ЦТНД-400 должны соблюдаться следующие правила:

  1. заливку масла и слив отработанного масла из картера производить только при полной остановке редуктора;
  2. соединительные муфты и концы валов должны быть защищены предохранительными кожухами;
  3. при разборке редукторов необходимо снять действие консольных нагрузок на концы валов;
  4. при производстве ремонтных работ должны соблюдаться действующие правила по технике безопасности для такелажных, слесарных и сварочных работ.

У нас огромная география поставок. Укажите ваш город, чтобы увидить местный номер телефона.

Ваш город: Красноярск

Номер телефона: 8 (800) 100-71-44

Характеристики

В нашем интернет-магазине вы можете купить Редуктор ЦТНД-400 по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Вариант сборки 11, 12, 21, 22
Высота 820
Длина 1385
Исполнение конца выходного вала Ц, М
Категория размещения 1, 2, 3, 4
Климатическое исполнение У, Т
Количество ступеней (передач) 3
Масса 940
Номинальный крутящий момент на выходном валу 17000
Передаточное отношение (число) 63, 80, 100, 125, 160, 200
Серия ЦТНД
Тип цилиндрический
Типоразмер (межосевое расстояние) 400
Цена 362500
Ширина 762

Чертежи

В нашем интернет-магазине вы можете купить Редуктор ЦТНД-400 по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Редуктор ЦТНД-400 — Габартные и присоединительные размеры
Редуктор ЦТНД-400 — Размеры концов валов
