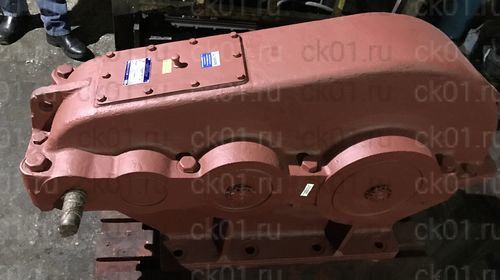

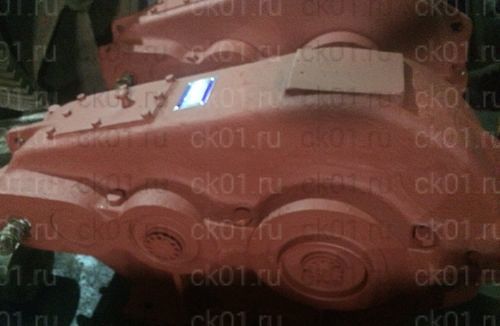

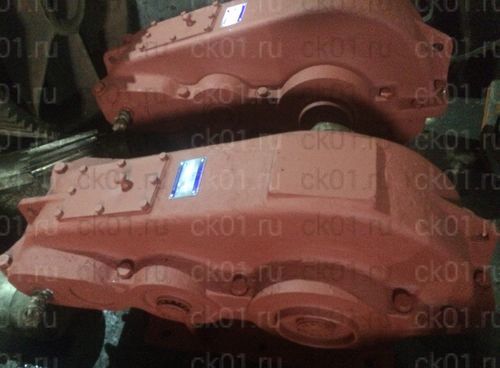

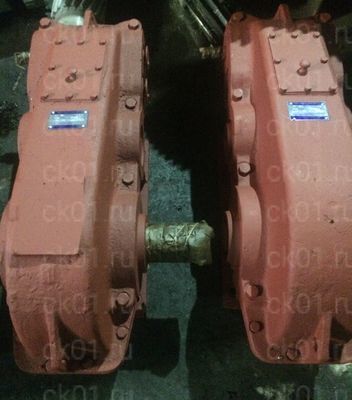

Редуктор ЦТНД-315 в Красноярске

Наличие: есть на складе
Цена с НДС
165 000 руб.
Получить ссылку на коммерческое предложение по sms

Цена на Редуктор ЦТНД-315
с доставкой в г. Красноярск
Загрузка...

Условия поставки товара:

  • Товар в наличии на складе
  • Оплата по безналичному расчету
  • Доставка по России и Казахстану
Гарантии
Сертификаты
О доставке
Об оплате
Прайс лист

Рассчитать стоимость и сроки доставки в г. Красноярск

TK Энергия
-
Деловые линии
-
Пэк
-

Цилиндрический редуктор ЦТНД-315 с трехступенчатой передачей горизонтального расположения с двумя линиями зацепления работает в двигательной системе конвейеров, элеваторов, питателей и других машин, которые используются в угольной промышленности. Принцип работы основан увеличении крутящих моментов и уменьшении количества оборотов.

Купить редуктор ЦТНД-315 в г. Красноярск недорого можно на нашем сайте. Укажите точные параметры редуктора, добавьте его в корзину и уточните свои контактные данные. Наш менеджер перезвонит вам, чтобы оформить заказ.

Модификации
Описание
Характеристики
Чертежи
Задать вопрос

Модификации

При покупке товара важно указать его полное условное обозначение. Для этого выберите необходимые параметры:
Передаточное отношение (число)
Вариант сборки
Исполнение конца выходного вала
Климатическое исполнение
Категория размещения
Редуктор ЦТНД-315
Цена с НДС
169 033 руб.
Редуктор ЦТНД-315
Цена с НДС
165 700 руб.
Редуктор ЦТНД-315
Цена с НДС
169 497 руб.
Редуктор ЦТНД-315
Цена с НДС
166 200 руб.
Редуктор ЦТНД-315
Цена с НДС
165 657 руб.
Редуктор ЦТНД-315
Цена с НДС
165 246 руб.
Редуктор ЦТНД-315
Цена с НДС
167 752 руб.
Редуктор ЦТНД-315
Цена с НДС
167 700 руб.
Редуктор ЦТНД-315
Цена с НДС
167 371 руб.
Редуктор ЦТНД-315
Цена с НДС
166 866 руб.

Подробное описание

Типоразмер редуктора АС АБ АП АТ А А1 А2 В В1 В2 H H1 h L L1 L2 L3 d n
мм шт
ЦТНД-315 640 125 200 315 560 280 130 345 280 350 640 335 30 1110 680 365 243 26 6
Типоразмер редуктора d l b t d1 l1 b1 t1
мм
ЦТНД-315 32 58 10 35 110 165 28 116

Расшифровка редуктора

Редуктор ЦТНД-315-80-21-Ц-У-2, где:

  • ЦТНД — серия редуктора;
  • 315 — межосевое расстояние выходной ступени, (мм);
  • 80 — передаточное отношение;
  • 21 — вариант сборки;
  • Ц — исполнение конца выходного вала;
  • У — климатическое исполнение;
  • 2 — категория размещения по ГОСТ 15150-69.

Условия применения

  • нагрузка постоянная и переменная, одного направления и реверсивная;
  • работа длительная или с периодическими остановками, вращение валов в любую сторону;
  • частота вращения входного вала не должна превышать 1500 об/мин.;
  • температура внешней среды от -40°C до +50°С;
  • повышенная запыленность, неагрессивная среда, влажность при температуре 20 С – до 95%
  • климатические исполнения У, Т (для категории размещения 1...4) по ГОСТ 15150-69.

Подготовка к работе

  1. Редуктор ЦТНД-315 при монтаже устанавливается на жесткую опору только в горизонтальном положении основанием вниз;
  2. Перед пуском в работу редуктор рекомендуется провернуть в холостую.
  3. До монтажа и пуска в эксплуатацию редукторы должны храниться в закрытых помещениях, исключающих возможность их повреждения и попадания на них влаги.

Техническое обслуживание

Перед установкой редуктора ЦТНД-315 с выходных валов для начала нужно удалить салфеткой антикоррозионную смазку. Салфетку смачивают бензином-растворителем ГОСТ 3134-78. Редуктор и соединяемые с ним механизмы устанавливаются на жестком основании. Перед установкой редуктора - обязательно предусмотреть свободный доступ к отдушине и пробкам для залива, слива и контроля уровня масла. Элементы привода (шкивы, звездочки, полумуфты), устанавливаемые на выходных валах редуктора с натягом, необходимо нагреть до температуры 100... 150 °С. Перед пуском необходимо залить в корпус редуктора чистое профильтрованное масло. После удачного первого пуска редуктора – завершить подготовку к работе.

В процессе эксплуатации редуктора ЦТНД-315 необходимо контролировать затяжку всех связующих, отсутствие течи масла, уровень масла, равномерность шума, чистоту редуктора. Техническое обслуживание редукторов выполняется на месте их установки обслуживающим персоналом, ознакомленным с настоящим руководством.

Виды периодичности технического обслуживания: 250 ч./ 2000 ч./ 10000 ч.

Через 500 часов работы необходимо произвести первую замену масла. При возникновении сильного шума или стука, а также при нагреве масла в редукторе выше 95 °С необходимо остановить редуктор.

Безопасность

В процессе эксплуатации и обслуживания редукторов ЦТНД-315 должны соблюдаться следующие правила:

  1. заливку масла и слив отработанного масла из картера производить только при полной остановке редуктора;
  2. соединительные муфты и концы валов должны быть защищены предохранительными кожухами;
  3. при разборке редукторов необходимо снять действие консольных нагрузок на концы валов;
  4. при производстве ремонтных работ должны соблюдаться действующие правила по технике безопасности для такелажных, слесарных и сварочных работ.

У нас огромная география поставок. Укажите ваш город, чтобы увидить местный номер телефона.

Ваш город: Красноярск

Номер телефона: 8 (800) 100-71-44

Характеристики

В нашем интернет-магазине вы можете купить Редуктор ЦТНД-315 по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Вариант сборки 11, 12, 21, 22
Высота 640
Длина 1110
Исполнение конца выходного вала Ц, М
Категория размещения 1, 2, 3, 4
Климатическое исполнение У, Т
Количество ступеней (передач) 3
Масса 505
Номинальный крутящий момент на выходном валу 8300
Передаточное отношение (число) 63, 80, 100, 125, 160, 200
Серия ЦТНД
Тип цилиндрический
Типоразмер (межосевое расстояние) 315
Цена 165000
Частота вращения входного вала 1500
Ширина 608

Чертежи

В нашем интернет-магазине вы можете купить Редуктор ЦТНД-315 по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Редуктор ЦТНД-315 - Габаритные и присоединительные размеры
Редуктор ЦТНД-315 - Размеры концов валов
