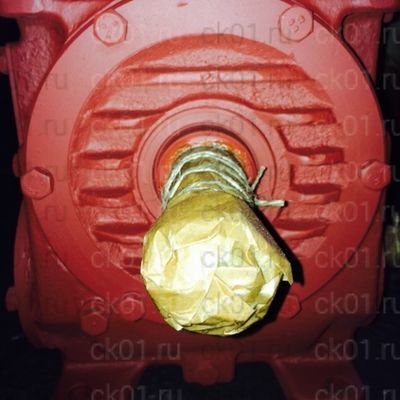

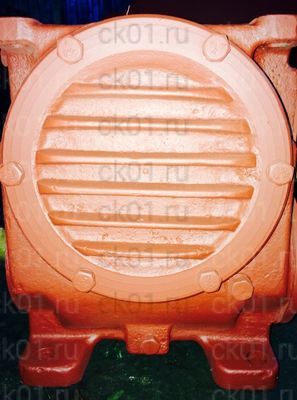

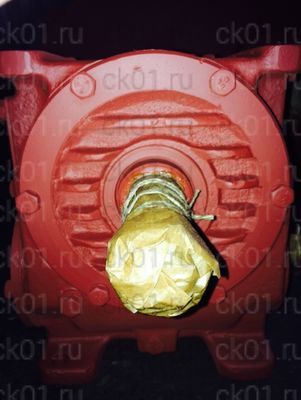

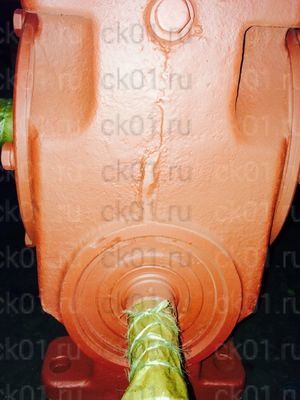

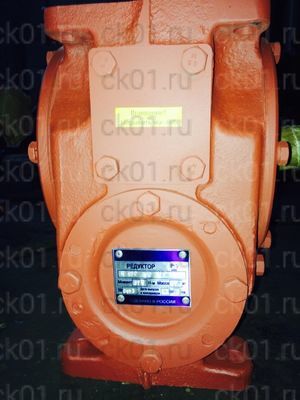

Редуктор Ч-100 в Красноярске

Наличие: есть на складе
Цена с НДС
24 900 руб.
Получить ссылку на коммерческое предложение по sms

Цена на Редуктор Ч-100
с доставкой в г. Красноярск
Загрузка...

Условия поставки товара:

  • Товар в наличии на складе
  • Оплата по безналичному расчету
  • Доставка по России и Казахстану
Гарантии
Сертификаты
О доставке
Об оплате
Прайс лист

Рассчитать стоимость и сроки доставки в г. Красноярск

TK Энергия
-
Деловые линии
-
Пэк
-

Редуктор Ч-100 червячный одноступенчатый универсальный редукторы. Предназначен для увеличения крутящего момента и снижении частоты вращения вала в приводах механизмов и машин, может использоваться в качестве промежуточной муфты в приводах механизмов.

Червячный редуктор Ч-100 надежен и прост в конструкции. Вал может одинаково эффективно работать и в прямом, и в обратном направлении. Редуктор неприхотлив в ремонте и обслуживании, подходит для долговременной работы в тяжелых условиях.

В нашем интернет-магазине вы можете купить редуктор Ч-100 в г. Красноярск по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.

Модификации
Описание
Характеристики
Чертежи
Задать вопрос

Модификации

При покупке товара важно указать его полное условное обозначение. Для этого выберите необходимые параметры:
Передаточное отношение (число)
Вариант сборки
Исполнение конца выходного вала
Климатическое исполнение
Категория размещения
Редуктор Ч-100
Цена с НДС
25 096 руб.
Редуктор Ч-100
Цена с НДС
24 978 руб.
Редуктор Ч-100
Цена с НДС
25 372 руб.
Редуктор Ч-100
Цена с НДС
24 983 руб.
Редуктор Ч-100
Цена с НДС
25 446 руб.
Редуктор Ч-100
Цена с НДС
25 277 руб.
Редуктор Ч-100
Цена с НДС
25 525 руб.
Редуктор Ч-100
Цена с НДС
25 234 руб.
Редуктор Ч-100
Цена с НДС
25 222 руб.
Редуктор Ч-100
Цена с НДС
25 181 руб.

Подробное описание

Типоразмер редуктрора aw L L1 L2 L3 L4 L5 L6 l d b H h h1 h2 D D1 D2 B B1 B2 B3 B4 B5 B6 B7
мм
Ч-100 100 373 240 200 125 177 225 257 40 19 45 312 100 18 179 140 220 150 341 175 140 155 450 225 218 217
Типоразмер редуктора Концы валов L L1 L2 L3 b d d1 t m
Ч-100
Конический
Быстроходный 80 58 24 18 6 32 M20×1,5-8g 17.05 -
Тихоходный 110 82 32 25 12 45 M30×2-8g 23.45 -
Цилиндрический Быстроходный 80 - - - 10 32 - 35 -
Тихоходный 110 - - - 14 45 - 48.5 -
Вал полый шлицевой 205 90 57.5 - - 45 46 - 2

Расшифровка редуктора

Редуктор Ч-100-16-56-Ц-У-2, где

Ч - серия редуктора

100 - межосевое расстояние выходной ступени, мм

16 - передаточное отношение

56 - вариант сборки

Ц - исполнение конца выходного вала

У - климатическое исполнение

2 - категория размещения по ГОСТ 15150-69

Условия применения

Редуктор Ч-100 может работать

  • в режиме постоянной нагрузки, переменной нагрузки, в режиме одного направления и реверсивном;
  • непрерывно до 24 часов;
  • при диапазоне температур от -40° до +50°С;
  • в условиях запыленности не более 10мг/м3, неагрессивной среде;

Подходят как для постоянной эксплуатации, так и для работы с остановками;

Первичный вал может вращаться с частотой до 1500 об/мин;

Вал редуктора может вращаться в прямом и обратном направлении при одинаковой эффективности;

Редукторы представлены в климатическом исполнении У, Т (категории размещения 1-4) по ГОСТ 15150-69.

Подготовка к работе

  • До монтажа и пуска в работу храните редуктор в закрытом помещении, не допускайте повреждения устройства и попадания влаги на его поверхность.
  • При монтаже редуктора Ч-100 устройство ставится в горизонтальное положение вниз основанием. Редуктор устанавливается на твердую опору, при этом предоставляется свободный доступ для заливки и слива масла к пробкам отверстий 1 и 2.
  • Перед началом работы редуктора рекомендуется прогнать его вхолостую.
  • Непосредственно перед работой заполните редуктор маслом.

Техническое обслуживание

После работы редуктора Ч-100 более двух часов с непрерывной нагрузкой не более 0,7 от числа номинальной нагрузки следует отрегулировать подшипники.

Для удаления стружки, образовавшейся от трения зубчатых передач в ходе приработки, рекомендуется поменять масло после одной или двух рабочих смен. Интервал выставляется в связи с режимом работы редуктора.

Техобслуживание делится на ежесменное (ЕО), и также периодические (ТО-1 и ТО-2)

  1. В ходе ЕО производится проверка на предмет:
    • обнаружения течи масла (если течь присутствует, прочистите отдушину и проверьте уровень масла);
    • уровня шума;
    • уровня масла (отрегулируйте уровень масла, слив или долив его до показателя нормы).
  2. Техобслуживание ТО-1 представляет собой выполнение всех пунктов ЕО. При необходимости производится замена масла. ТО-1 проводится через три месяца работы, или стандартно после каждой тысячи часов работы.
  3. Техобслуживание ТО-2 включает в себя действия, проводимые при ЕО и ТО-1. Помимо них выполняется регулировка подшипников и проверка затяжки соединительных болтов. ТО-2 нужно проводить через каждые полгода, или после каждых двух тысяч часов работы механизма.

Вместо первой замены масла можно провести фильтрацию с тонкостью не грубее 65 мкм

Для того, чтобы отрегулировать подшипники, выполните следующие действия:

  • ослабьте крепление на крышке устройства;
  • снимите замок, которым закрыт регулировочный винт;
  • немного отверните регулировочный винт, затем максимально затяните его, после этого отпустите на полшага/шаг пазов на торцах винта регулировки;
  • закрепите винт с помощью замка;
  • затяните крышку редуктора.

После того, как произойдет 80% выработка ресурса валов, подшипников и передач, обязательно проведите диагностику по вибрационным параметрам для зубчатых колес редуктора. Подшипники нужно проверить по уровню вибрации. Изношенные узлы замените. Возможны и другие способы проверки износа узлов.

В ходе сборки редуктора Ч-100 поверхности крышки и разъема корпуса как следует очищаются и покрываются тонким слоем герметика ГОСТ 13489-79, или автогерметиком-прокладкой, или бакелитовым лаком ГОСТ 901-78. На передней или задней полках редуктора предусмотрено отверстие для отжимного болта, которое облегчит процесс снятия съема крышки. Отжимным болтом может послужить один из болтов стяжки редуктора.

Не допускается разбор редуктора пользователем до истечения гарантийного срока, без согласования с изготовителем. Исключением является замена манжет выходного и входного вала.

Безопасность

В ходе эксплуатации редуктора Ч-100 и его обслуживание нужно придерживаться следующих правил техники безопасности:

  • перед сливом отработанного масла и заливкой нового масла убедитесь, что работа редуктора окончательно остановлена;
  • защитите соединительные муфты и концы валов предохранительными кожухами;
  • разбирая редуктор, удостоверьтесь в том, что консольная нагрузка не действует на концы валов;
  • соблюдайте правила по технике безопасности, действующие для выполнения сварочных, слесарных и такелажных работ.

У нас огромная география поставок. Укажите ваш город, чтобы увидить местный номер телефона.

Ваш город: Красноярск

Номер телефона: 8 (800) 100-71-44

Характеристики

В нашем интернет-магазине вы можете купить Редуктор Ч-100 по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Вариант сборки 51, 52, 53, 56
Высота 312
Длина 373
Допускаемая радиальная консольная нагрузка на входном валу 800
Допускаемая радиальная консольная нагрузка на выходном валу 5500
Исполнение конца выходного вала К, Ц, П
Категория размещения 1, 2, 3, 4
Климатическое исполнение У, Т
Количество ступеней (передач) 1
Масса 57
Номинальный крутящий момент на выходном валу 500
Передаточное отношение (число) 8, 10, 12.5, 16, 20, 25, 31.5, 40, 50, 63, 80
Серия Ч
Тип червячный
Типоразмер (межосевое расстояние) 100
Цена 24900
Частота вращения входного вала 1500
Ширина 450

Чертежи

В нашем интернет-магазине вы можете купить Редуктор Ч-100 по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Редуктор Ч-100 - Размеры концов валов
Редуктор Ч-100 - Габаритные размеры
