Редуктор ЦДНД-315 в Красноярске

Наличие: есть на складе
Цена с НДС
99 800 руб.
Получить ссылку на коммерческое предложение по sms

Цена на Редуктор ЦДНД-315
с доставкой в г. Красноярск
Загрузка...

Условия поставки товара:

  • Товар в наличии на складе
  • Оплата по безналичному расчету
  • Доставка по России и Казахстану
Гарантии
Сертификаты
О доставке
Об оплате
Прайс лист

Рассчитать стоимость и сроки доставки в г. Красноярск

TK Энергия
-
Деловые линии
-
Пэк
-

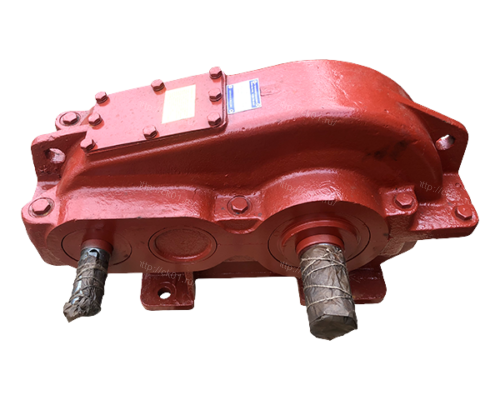

Цилиндрический редуктор ЦДНД-315 с двухступенчатой передачей в горизонтальном исполнении. Особенность редуктора заключается в способе зацепления зубьев, в ЦДНД-315 установлено зацепление Новикова, что позволяет зубчатым колесам более надежно сцепляться друг с другом. Устройство успешно используется в приводных системах подъемно-транспортных механизмов, и служит для увеличения крутящего момента и сокращения количества оборотов.

Купить редуктор ЦДНД-315 в г. Красноярск можно прямо на нашем сайте. Для этого вам нужно выбрать характеристики своего редуктора ниже, и добавить устройство в корзину. Если вы не знаете, какой именно редуктор вам нужен, вы можете обратиться за помощью к нашему менеджеру. Просто оставите свой контактный телефон в форме обратной связи, и мы обязательно проконсультируем вас.

Модификации
Описание
Характеристики
Чертежи
Задать вопрос

Модификации

Подробное описание

Типоразмер редуктора AwТ AwБ L L1 L2 L3 L4 L5 L6 L7 L8 L9 L10 B B1 H H1 d d1 d2 t t1 b b1 n
мм
ЦДНД-315 315 200 1000 345 110 - 240 480 630 365 267 165 82 345 280 635 335 26 110 50 53,5 116 14 28 6

Расшифровка редуктора

Редуктор ЦДНД-315-40-12-Ц-У-2, где

  • ЦДНД — серия редуктора
  • 315 — межосевое расстояние выходной ступени, мм
  • 40 — передаточное отношение
  • 12 — вариант сборки
  • Ц — исполнение конца выходного вала
  • У — климатическое исполнение
  • 2 — категория размещения по ГОСТ 15150-69

Условия применения

  • нагрузка постоянная и переменная, одного направления и реверсивная;
  • работа длительная или с периодическими остановками, вращение валов в любую сторону;
  • частота вращения входного вала не должна превышать 1500 об/мин.;
  • температура внешней среды от -40°C до +50°С;
  • повышенная запыленность, неагрессивная среда, влажность при температуре 20 С – до 95%
  • климатические исполнения У, Т (для категории размещения 1...4) по ГОСТ 15150-69.

Подготовка к работе

  1. Редуктор ЦДНД-315 при монтаже устанавливается на жесткую опору только в горизонтальном положении основанием вниз;
  2. Перед пуском в работу редуктор рекомендуется провернуть в холостую.
  3. До монтажа и пуска в эксплуатацию редукторы должны храниться в закрытых помещениях, исключающих возможность их повреждения и попадания на них влаги.

Техническое обслуживание

Перед установкой редуктора ЦДНД-315 с выходных валов для начала нужно удалить салфеткой антикоррозионную смазку. Салфетку смачивают бензином-растворителем ГОСТ 3134-78. Редуктор и соединяемые с ним механизмы устанавливаются на жестком основании. Перед установкой редуктора - обязательно предусмотреть свободный доступ к отдушине и пробкам для залива, слива и контроля уровня масла. Элементы привода (шкивы, звездочки, полумуфты), устанавливаемые на выходных валах редуктора с натягом, необходимо нагреть до температуры 100... 150 °С. Перед пуском необходимо залить в корпус редуктора чистое профильтрованное масло. После удачного первого пуска редуктора – завершить подготовку к работе.

В процессе эксплуатации редуктора ЦДНД-315 необходимо контролировать затяжку всех связующих, отсутствие течи масла, уровень масла, равномерность шума, чистоту редуктора. Техническое обслуживание редукторов выполняется на месте их установки обслуживающим персоналом, ознакомленным с настоящим руководством.

Виды периодичности технического обслуживания: 250 ч./ 3150 ч./ 10000 ч.

Через 500 часов работы необходимо произвести первую замену масла. При возникновении сильного шума или стука, а также при нагреве масла в редукторе выше 95 °С необходимо остановить редуктор.

Безопасность

В процессе эксплуатации и обслуживания редукторов ЦДНД-315 должны соблюдаться следующие правила:

  1. заливку масла и слив отработанного масла из картера производить только при полной остановке редуктора;
  2. соединительные муфты и концы валов должны быть защищены предохранительными кожухами;
  3. при разборке редукторов необходимо снять действие консольных нагрузок на концы валов;
  4. при производстве ремонтных работ должны соблюдаться действующие правила по технике безопасности для такелажных, слесарных и сварочных работ.

У нас огромная география поставок. Укажите ваш город, чтобы увидить местный номер телефона.

Ваш город: Красноярск

Номер телефона: 8 (800) 100-71-44

Характеристики

В нашем интернет-магазине вы можете купить Редуктор ЦДНД-315 по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Цена 99800
Тип цилиндрический
Типоразмер (межосевое расстояние) 315
Частота вращения входного вала 1500
Исполнение конца выходного вала Ц, М
Категория размещения 1, 2, 3, 4
Климатическое исполнение У, Т
Количество ступеней (передач) 2
Номинальный крутящий момент на выходном валу 7000
Передаточное отношение (число) 12.5, 20, 31.5, 40
Вариант сборки 11, 12, 21, 22
Серия ЦДНД
Длина 1000
Ширина 632
Высота 635
Масса 424

Чертежи

В нашем интернет-магазине вы можете купить Редуктор ЦДНД-315 по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Редуктор ЦДНД-315 — Габаритные и присоединительные размеры
Редуктор ЦДНД-315 — Размеры концов валов
