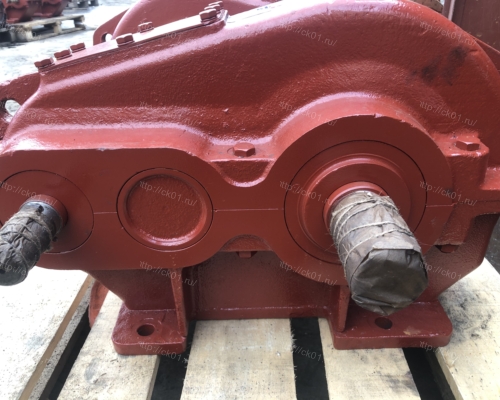

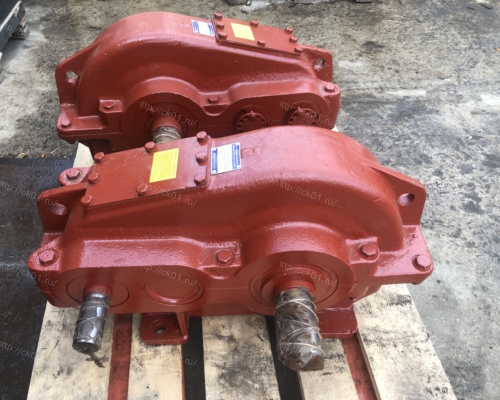

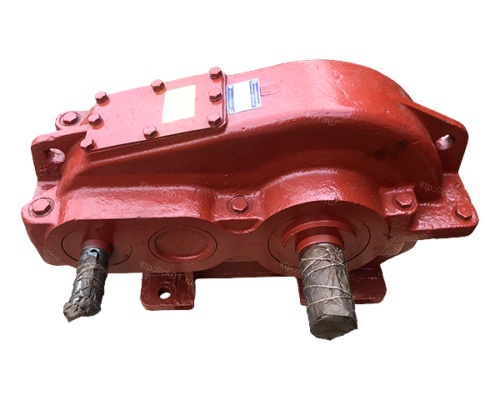

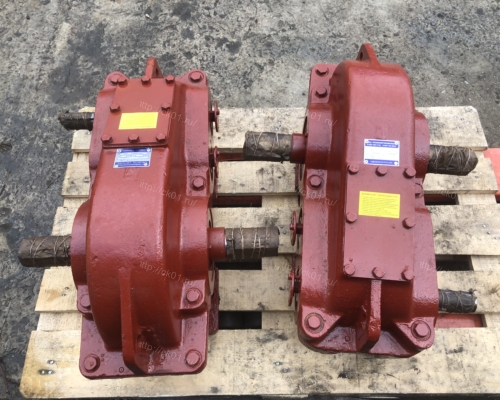

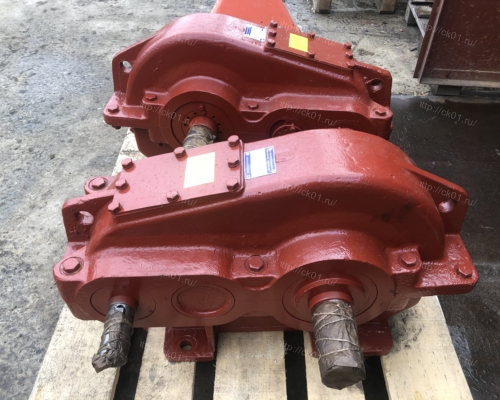

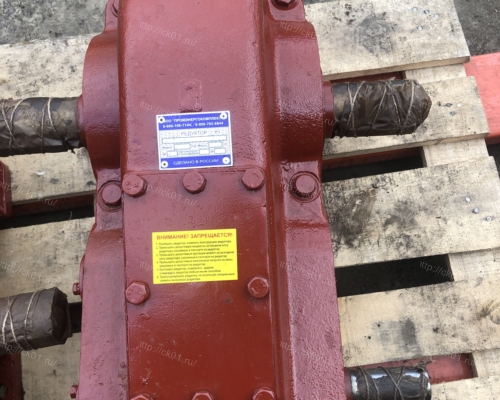

Редуктор ЦДНД-200 в Красноярске

Расшифровка редуктора

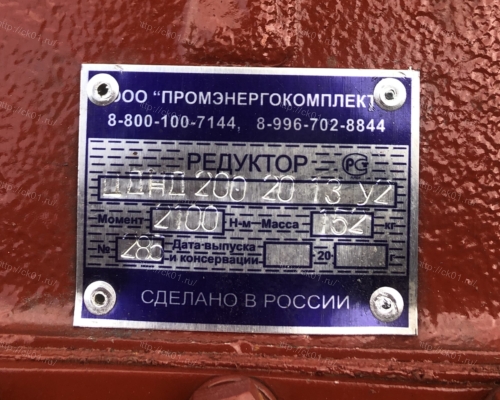

Редуктор ЦДНД-200-40-12-Ц-У-2, где

• ЦДНД — серия редуктора
• 200 — межосевое расстояние выходной ступени, мм
• 40 — передаточное отношение
• 12 — вариант сборки
• Ц — исполнение конца выходного вала
• У — климатическое исполнение
• 2 — категория размещения по ГОСТ 15150-69

Условия применения

• нагрузка постоянная и переменная, одного направления и реверсивная;
• работа длительная или с периодическими остановками, вращение валов в любую сторону;
• частота вращения входного вала не должна превышать 1500 об/мин.;
• температура внешней среды от -40°C до +50°С;
• повышенная запыленность, неагрессивная среда, влажность при температуре 20 С – до 95%
• климатические исполнения У, Т (для категории размещения 1...4) по ГОСТ 15150-69.

Подготовка к работе

1. Редуктор ЦДНД-200 при монтаже устанавливается на жесткую опору только в горизонтальном положении основанием вниз;
2. Перед пуском в работу редуктор рекомендуется провернуть в холостую.
3. До монтажа и пуска в эксплуатацию редукторы должны храниться в закрытых помещениях, исключающих возможность их повреждения и попадания на них влаги.

Техническое обслуживание

Перед установкой редуктора ЦДНД-200 с выходных валов для начала нужно удалить салфеткой антикоррозионную смазку. Салфетку смачивают бензином-растворителем ГОСТ 3134-78. Редуктор и соединяемые с ним механизмы устанавливаются на жестком основании. Перед установкой редуктора - обязательно предусмотреть свободный доступ к отдушине и пробкам для залива, слива и контроля уровня масла. Элементы привода (шкивы, звездочки, полумуфты), устанавливаемые на выходных валах редуктора с натягом, необходимо нагреть до температуры 100... 150 °С. Перед пуском необходимо залить в корпус редуктора чистое профильтрованное масло. После удачного первого пуска редуктора – завершить подготовку к работе.

В процессе эксплуатации редуктора ЦДНД-200 необходимо контролировать затяжку всех связующих, отсутствие течи масла, уровень масла, равномерность шума, чистоту редуктора. Техническое обслуживание редукторов выполняется на месте их установки обслуживающим персоналом, ознакомленным с настоящим руководством.

Виды периодичности технического обслуживания: 250 ч./ 2000 ч./ 10000 ч.

Через 500 часов работы необходимо произвести первую замену масла. При возникновении сильного шума или стука, а также при нагреве масла в редукторе выше 95 °С необходимо остановить редуктор.

Безопасность

В процессе эксплуатации и обслуживания редукторов ЦДНД-200 должны соблюдаться следующие правила:

1. заливку масла и слив отработанного масла из картера производить только при полной остановке редуктора;
2. соединительные муфты и концы валов должны быть защищены предохранительными кожухами;
3. при разборке редукторов необходимо снять действие консольных нагрузок на концы валов;
4. при производстве ремонтных работ должны соблюдаться действующие правила по технике безопасности для такелажных, слесарных и сварочных работ.
