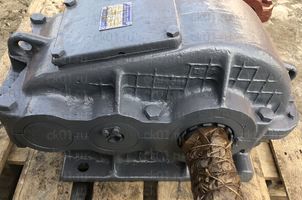

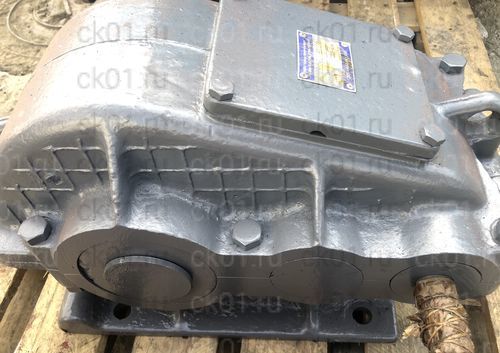

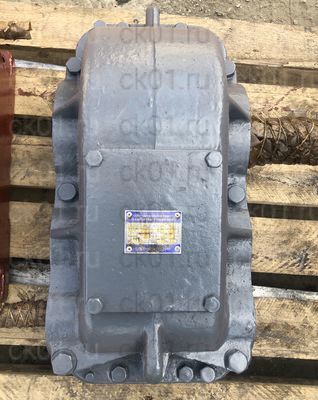

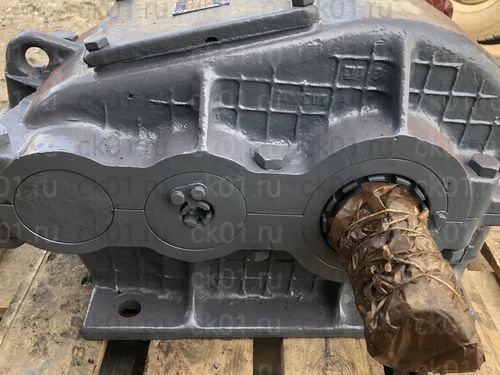

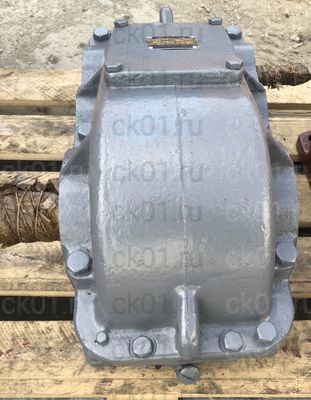

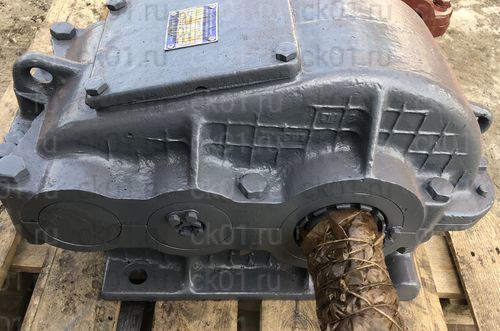

Редуктор Ц2-250 цилиндрический двухступенчатый горизонтальный крановый. Предназначен для увеличения крутящего момента и уменьшения частоты вращения в приводах грузоподъёмных машин, а также может применяться в механизмах других машин в повторно-кратковременных режимах нагружения.

Несмотря на небольшие габаритные размеры, редуктор Ц2-250 обладает достаточно высоким крутящим моментом благодаря использованию шевронного зацепления в быстроходной ступени редуктора, а также достаточно высоким КПД (до 96%)

В нашем интернет-магазине вы можете купить редуктор Ц2-250 в г. Красноярск по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.

Модификации
Описание
Характеристики
Чертежи
Задать вопрос

Модификации

При покупке товара важно указать его полное условное обозначение. Для этого выберите необходимые параметры:
Передаточное отношение (число)
Вариант сборки
Исполнение конца выходного вала
Климатическое исполнение
Категория размещения
Редуктор Ц2-250
Цена с НДС
45 279 руб.
Редуктор Ц2-250
Цена с НДС
45 451 руб.
Редуктор Ц2-250
Цена с НДС
45 402 руб.
Редуктор Ц2-250
Цена с НДС
45 650 руб.
Редуктор Ц2-250
Цена с НДС
46 215 руб.
Редуктор Ц2-250
Цена с НДС
45 630 руб.
Редуктор Ц2-250
Цена с НДС
45 811 руб.
Редуктор Ц2-250
Цена с НДС
45 105 руб.
Редуктор Ц2-250
Цена с НДС
46 301 руб.
Редуктор Ц2-250
Цена с НДС
46 124 руб.

Подробное описание

Типоразмер редуктора d3 d4 d5 l2 l3 b1 t1 d6 l4 b2 t2
мм
Ц2-250 65 80 М42×3 140 105 16 33.9 65r6 105 18 71
Типоразмер редуктора d d1 d2 l l1 b t
мм
Ц2-250 30 42 М20×1.5 80 58 5 15.6
Типоразмер редуктора AС AБ AT A1 B B1 B2 H H1 H2 h L L1 L2 L3 L4 d n Масса
мм шт кг
Ц2-250 250 100 150 285 260 210 310 160 18 515 400 280 220 183 22 4 87

Расшифровка редуктора

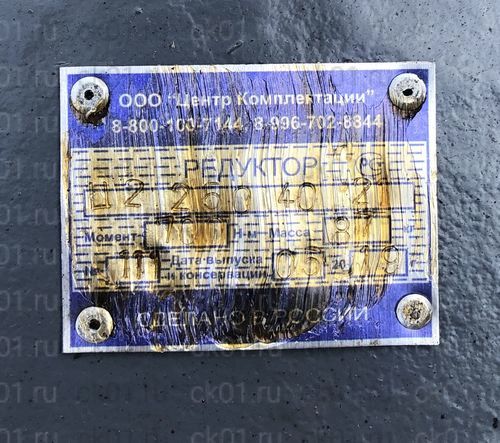

Редуктор Ц2-250-20-22-К-У-3, где:

  • Ц2 — серия редуктора;
  • 250 — межосевое расстояние выходной ступени, мм;
  • 20 — передаточное отношение;
  • 22 — вариант сборки;
  • К — исполнение конца выходного вала;
  • У — климатическое исполнение;
  • 3 — категория размещения по ГОСТ 15150-69.

Условия применения

Редуктор Ц2-250

  • может работать в режиме в режиме кратковременной нагрузки с остановками, вращение валов в прямом направлении и реверсивном;
  • подходит как для постоянной эксплуатации, так и для работы с остановками;
  • работает в условиях умеренной запыленности и влажности;
  • выполнен в климатических исполнениях У, Т, относятся к категориям размещения 2, 3 по ГОСТ 15150-69.

Валы редукторов могут вращаться с частотой до 1500 об/мин, быстроходные валы производят вращение в разные стороны;

Подготовка к работе

  • До монтажа и пуска в работу храните редуктор в закрытом помещении, не допускайте повреждения устройства и попадания влаги на его поверхность.
  • При монтаже редуктора Ц2-250 устройство ставится в горизонтальное положение вниз основанием. Редуктор устанавливается на твердую опору, при этом предоставляется свободный доступ для заливки и слива масла к пробкам отверстий 1 и 2.
  • Перед началом работы редуктора рекомендуется прогнать его вхолостую.
  • Непосредственно перед работой заполните редуктор маслом

Техническое обслуживание

После работы редуктора Ц2-250 более двух часов с непрерывной нагрузкой не более 0,7 от числа номинальной нагрузки следует отрегулировать подшипники.

Для удаления стружки, образовавшейся от трения зубчатых передач в ходе приработки, рекомендуется поменять масло после одной или двух рабочих смен. Интервал выставляется в связи с режимом работы редуктора.

Техобслуживание делится на ежесменное (ЕО), и также периодические (ТО-1 и ТО-2)

  1. В ходе ЕО производится проверка на предмет:
    • обнаружения течи масла (если течь присутствует, прочистите отдушину и проверьте уровень масла);
    • уровня шума;
    • уровня масла (отрегулируйте уровень масла, слив или долив его до показателя нормы).
  2. Техобслуживание ТО-1 представляет собой выполнение всех пунктов ЕО. При необходимости производится замена масла. ТО-1 проводится через три месяца работы, или стандартно после каждой тысячи часов работы.
  3. Техобслуживание ТО-2 включает в себя действия, проводимые при ЕО и ТО-1. Помимо них выполняется регулировка подшипников и проверка затяжки соединительных болтов. ТО-2 нужно проводить через каждые полгода, или после каждых двух тысяч часов работы механизма.

Вместо первой замены масла можно провести фильтрацию с тонкостью не грубее 65 мкм

Для того, чтобы отрегулировать подшипники, выполните следующие действия:

  • ослабьте крепление на крышке устройства;
  • снимите замок, которым закрыт регулировочный винт;
  • немного отверните регулировочный винт, затем максимально затяните его, после этого отпустите на полшага/шаг пазов на торцах винта регулировки;
  • закрепите винт с помощью замка;
  • затяните крышку редуктора;

После того, как произойдет 80% выработка ресурса валов, подшипников и передач, обязательно проведите диагностику по вибрационным параметрам для зубчатых колес редуктора. Подшипники нужно проверить по уровню вибрации. Изношенные узлы замените. Возможны и другие способы проверки износа узлов.

В ходе сборки редуктора Ц2-250 поверхности крышки и разъема корпуса как следует очищаются и покрываются тонким слоем герметика ГОСТ 13489-79, или автогерметиком-прокладкой, или бакелитовым лаком ГОСТ 901-78. На передней или задней полках редуктора предусмотрено отверстие для отжимного болта, которое облегчит процесс снятия съема крышки. Отжимным болтом может послужить один из болтов стяжки редуктора.

Не допускается разбор редуктора пользователем до истечения гарантийного срока, без согласования с изготовителем. Исключением является замена манжет выходного и входного вала.

Безопасность

В ходе эксплуатации редуктора Ц2-250 и его обслуживание нужно придерживаться следующих правил техники безопасности:

  • перед сливом отработанного масла и заливкой нового масла убедитесь, что работа редуктора окончательно остановлена;
  • защитите соединительные муфты и концы валов предохранительными кожухами;
  • разбирая редуктор, удостоверьтесь в том, что консольная нагрузка не действует на концы валов;
  • соблюдайте правила по технике безопасности, действующие для выполнения сварочных, слесарных и такелажных работ.

У нас огромная география поставок. Укажите ваш город, чтобы увидить местный номер телефона.

Ваш город: Красноярск

Номер телефона: 8 (800) 100-71-44

Характеристики

В нашем интернет-магазине вы можете купить Редуктор Ц2-250 по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Вариант сборки 11, 12, 13, 14, 15, 21, 22, 23, 24, 25, 31, 32, 33, 34, 35
Высота 310
Длина 515
Исполнение конца выходного вала К, Ц, М
Категория размещения 1, 2, 3, 4
Климатическое исполнение У, Т
Количество ступеней (передач) 2
Масса 87
Передаточное отношение (число) 8, 10, 12.5, 16, 20, 25, 31.5, 40, 50
Серия Ц2
Тип цилиндрический
Типоразмер (межосевое расстояние) 250
Цена 45000
Частота вращения входного вала 1500
Ширина 500

Чертежи

В нашем интернет-магазине вы можете купить Редуктор Ц2-250 по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Редуктор Ц2-250 — Габаритные и присоединительные размеры
Редуктор Ц2-250 — Размеры концов валов
