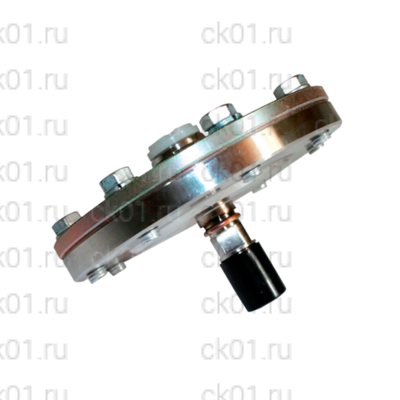

Разделители сред мембранные РМ в Красноярске

Разделители применимы в составе таких измерительных устройств, как: датчики давления, манометры, мановакуумметры, преобразователи давления. Так же применимы и в других измерительных устройствах, у которых параметры чувствительного элемента соответствуют следующим данным.

Примечание: *Разделитель сред будет работоспособен и с большими значениями объема чувствительного элемента измерительного устройства, чем указанные в таблице. Но при этом значительно возрастет дополнительная погрешность измерительного устройства с разделителем при отклонении температуры окружающего воздуха и рабочей среды от температуры 25 °С.

Изменение объема камеры модели РМ 5319 СМ не менее 0,25 cм3; РМ 5319 С, РМ 5320 С, РМ 5319, РМ 5320 – не менее 1 cм3 при изменении давления на 0,002 МПa (0,02 кгс/cм2). Изменение объема камеры разделителей моделей РМ 5321 С, РМ 5322 С, РМ 5321, РМ 5322 – не менее 0,5 cм3 при изменении давления на 0,08 МПа (0,8 кгс/cм2).

Под камерой разделителя понимается пространство, ограниченное мембраной разделителя и его корпусом.

Дополнительная погрешность измерения, вносимая разделителями, не должна превышать % нормирующего значения, указанного в таблице 2. Но следует также учитывать, что на дополнительную погрешность измерения, существенное влияние оказывает качество заполнения полости разделителя и чувствительного элемента измерительного прибора. То есть при наличии во внутренних полостях разделителя и чувствительного элемента воздушных пробок дополнительная погрешность возрастет из-за разности плотности заполняемой жидкости и воздуха, а также разных коэффициентов температурного расширения.

Дополнительная погрешность вакуумметров и мановакуумметров с разделителями соответствует требованиям таблице 2 при вакуумметрическом давлении не более (Рб0,01 МПа) или ((Pб-0,1) кгс/cм2), где Рб — давление воздуха, окружающего измерительное устройство.

Температура измеряемой среды на входе разделителя должна быть от минус 40 до плюс 200 °С.

Разделители всегда применяются с соединительным рукавом, если температура измеряемой среды на входе разделителя выше температуры, установленной для работы измерительного устройства.

Разделители должны работать при температуре окружающей среды от минус 30 до плюс 60 °С. Относительная влажность (95 ± 3) % при 35 °С и более низких температурах без конденсации влаги.

Масса разделителей не более:

• 1,3 кг для моделей РМ 5319 СМ; РМ 5320 С; РМ 5320;
• 1,6 кг для моделей РМ 5321 С; РМ 5321;
• 1 кг для моделей РМ 5322 С; РМ 5322;
• 3 кг для моделей РМ 5319 С; РМ 5319.

Структура условного обозначения разделителей

РМХ A B C D E РХ ШХ, где:

• РМХ — Разделители мембранные РМ 5319, РМ 5320, РМ 5321, РМ 5322 имеют технические характеристики и исполнения такие же, как и разделители РМ 5319С, РМ 5320С, РМ 5321С, РМ 5322С. Их отличия заключаются в отсутствии специализированного канала для заполнения разделительной жидкостью.
• A — Модель:«РМ 5319 СМ»; «РМ 5319 С»; «РМ 5319»; «РМ 5320 С»; «РМ 5320»; «РМ 5321 С»; «РМ 5321»; «РМ 5322 С»; «РМ 5322»
• B — «01» — исполнение с дополнительной фторопластовой мембраной; «02» — исполнение с нижним фланцем из стали 45
• C — «Ø10» — исполнение для вязких сред
• D — «G1/2» — исполнение с трубной резьбой на фланце
• E — «Ор» — коррозионностойкое исполнение
• РХ — Рукав соединительный (длина 2 м; 2,5 м; 3 м; 3,5 м; 4 м; 4,5 м; 5 м)
• ШХ — Штуцер для заполнения (количество — по требованию)

Модели разделителей изготавливаются также с кодом — «Ор» (все детали, контактирующие с окружающей средой, выполнены из коррозионностойкой стали 12Х18Н10Т).

Модели разделителей с кодом — 01 комплектуются дополнительной фторопластовой мембраной.

Оформление заказа

При заказе необходимо указать:

1. Наименование
2. Условное обозначение
3. Обозначение ТУ

Пример заказа

Разделитель мембранный РМ, модель 5319С с резьбой М20х1,5 с нижним фланцем из стали 45, для мазута и других вязких сред, с соединительным рукавом длиной 2 метра, с одним штуцером для заполнения:

• «Разделитель РМ5319С-02- 10-Р2м-Ш1 ТУ 4212-128-00227471-2007»
