Описание насоса

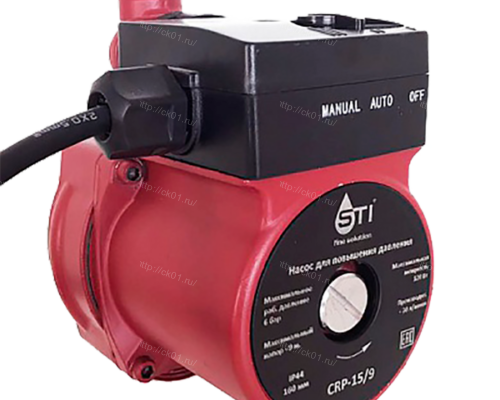

Насос состоит из гидравлической части и электродвигателя. Ротор электродвигателя располагается непосредственно в перекачиваемой среде, ротор от статора отделяет гильза из нержавеющей стали. Подшипники смазываются и охлаждаются перекачиваемой жидкостью.

У насоса для повышения давления имеются следующие режимы работы: MANUAL — насос работает постоянно, пока включен в розетку; AUTO — насос автоматически запускается/отключается при открытии крана (вентиля); OFF — насос не работает.

Имеется подключение для заземления наружного корпуса насоса.

Преимущества насосов для повышения давления — это малые габаритные размеры, установка непосредственно на трубопроводе, а также бесшумная работа и большой срок эксплуатации. Монтаж таких насосов прост и удобен.

Рабочая среда

Чистые, жидкие, не агрессивные и взрывобезопасные среды без минеральных масел твердых или длинноволокнистых включений.

Важно! Насос не предназначен для использования в системах горячего водоснабжения.

Установка

• установка насоса должна производиться только после выполнения всех сварочных и паяльных работи промывки труб.
• установите насос в легкодоступном месте, чтобы его можно было легко проверить и заменить.
• запорные клапаны быть установлены до и после насоса, чтобы облегчить замену. В то же время необходимо выполнять установку так, чтобы протекающая вода не попадала на блок управления.

На насос не должны передаваться нагрузки от трубопровода и его вес.

Допустимые положения установки насосов показаны на рисунке (рис. 1).

Стрелка на торце мотора указывает направление потока (рис. 2).

Если монтажное положение модуля необходимо изменить, корпус мотора следует повернуть следующим образом:

• открутите крепежные болты корпуса (4 шт),
• поверните корпус двигателя вместе с клеммной коробкой (рис. 3).

Подключение электропитания

1. Используйте термостойкий трехжильный кабель с поперечным сечением каждой жилы не менее 0,75 мм² с резиновой изоляцией.
2. Отрежте кабель в соответсвии с требуемой длиной.
3. Снимите крышку клеммной коробки.
4. Введите кабель через кабельный ввод.
5. Чтобы открыть кабельные клеммы, нажмите рукоятку внизу.

   Подключите кабель следующим образом: провод коричневого цвета — к клемме L, провод синего цвета — к клемме N, провод желтого/зеленого цвета к клемме «Земля» (рис. 4).

6. Отрегулируйте положение кабеля и зажмите оболочку кабеля в держателе
7. Снова установите крышку клеммной коробки и закрутите винты.

Устранение юлокировки насоса

Если насос не запускается, переключите регулятор в положение «AUTO».

Если насос по-прежнему не запускается, устраните блокировку путем принудительного вращения вала электродвигателя при помощи отвертки (действие производится при снятой заглушки для удаления воздуха НА ОТКЛЮЧЕННОМ НАСОСЕ)

Ввод в эксплуатацию

Внимание! Не включайте насос без воды!Для достижения оптимального режима эксплуатации из насоса должен быть удален воздух. Для этого необходимо:

• открыть кран подачи воды;
• ослабить, полностью не отвинчивая, заглушку для выпуска воздуха (рис. 5).

Внимание! Есть риск обжечься водой, так как давление может быть высоким.

• После того как вода стечет, а пузырьков воздуха больше не будет, завинтите заглужку до упора.
• Включите насос.
• Поверните переключатель на клеммной коробке в положение «AUTO». При таком положении переключателя насос автоматически включится при открытии крана и автоматически отключится при его закрытии.

Внимание! Вы можете обжечься при контакте с мотором. В рабочем состоянии его температура может оказаться выше 60°С.
