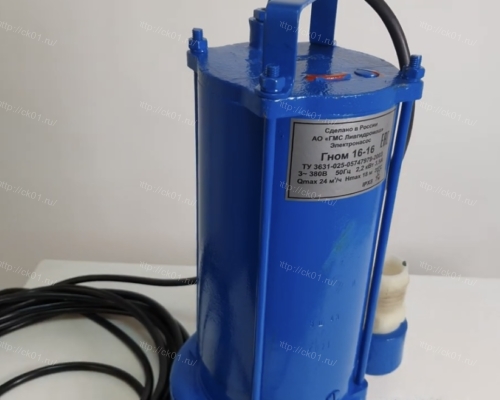

Центробежный насос Гном 10 6 имеет одноступенчатый радиальный затвор, который позволяет достичь высокого уровня подачи жидкости. Насос имеет компактный размер и малый вес, что облегчает его транспортировку и установку. Так же он имеет простую конструкцию, что упрощает эксплуатацию и обслуживание.

Центробежный насос Гном подходит для использования в домашнем хозяйстве, а также для промышленного применения. Его можно использовать для перекачивания чистой воды, сточных вод, нефтепродуктов, растворов кислот и щелочей.

Условное обозначение

Электронасос Гном 10 - 10 Тр, 380 В ТУ 3631 – 025 – 05747979 - 2003, где:

• Гном – торговое наименование;
• 10 – номинальная подача, м3/ч;
• 10 – номинальный напор, м;
• Тр – для воды температурой до 60 ºС (без обозначения – для воды температурой до 35 ºС); Д – с поплавковым выключателем (с датчиком уровня) (без обозначения – без поплавкового выключателя (без датчика уровня));
• 380 – номинальное напряжение, В.

Электронасосы соответствует требованиям Технических регламентов Таможенного союза.

Устройство и работа

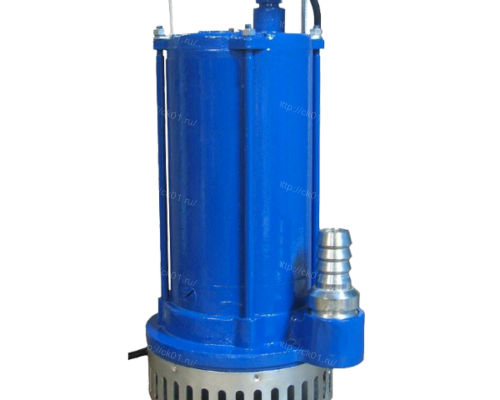

Электронасосы представляют собой переносной моноблок, состоящий из электродвигателя и насосной части.

Устройство электронасосов и взаиморасположение составных частей в соответствии с рисунками.

Насосная часть состоит из рабочего колеса, закрепленного на валу электродвигателя гайкой, корпуса насоса, кольца. К корпусу насоса крепится легкосъемный фильтр.

Приводом электронасосов является трехфазный асинхронный электродвигатель или однофазный конденсаторный асинхронный электродвигатель. Электродвигатель состоит из ротора, статора, щита подшипника и крышки. Охлаждение электродвигателя осуществляется за счет теплоотдачи в окружающую среду (воду). Синхронная частота вращения ротора 3000 об/мин. Направление вращения – против часовой стрелки, если смотреть со стороны насосной части.

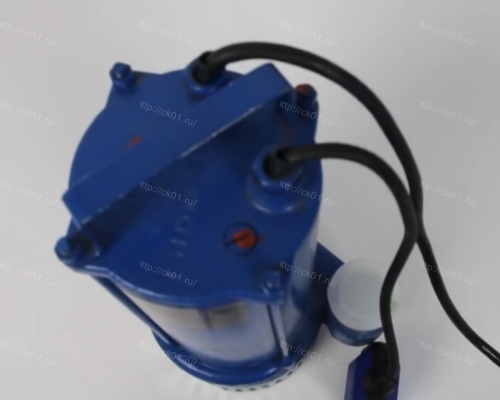

Шнур питания электронасоса с трехфазным электродвигателем имеет свободный конец для подключения к автоматическому выключателю. Заземляющая жила шнура питания подключена к внутренней стороне крышки.

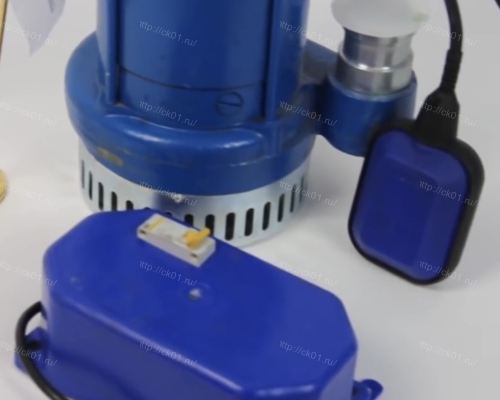

Запуск электронасоса с приводом от однофазного электродвигателя осуществляется посредством пускового устройства, смонтированного на шнуре питания. Пусковое устройство имеет рабочий конденсатор, автоматический выключатель для защиты электродвигателя от перегрузки и армированный шнур питания для подключения к однофазной сети.

Нижний подшипник устанавливается в щите подшипника на герметик.

Крышка и щит подшипника уплотняются резиновыми кольцами.

В щите подшипника имеется пробка для заливки масла.

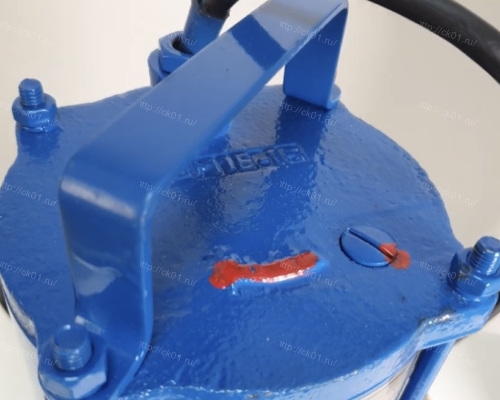

Важно! ПРОБКУ, УСТАНОВЛЕННУЮ В КРЫШКЕ, НЕ ОТКРУЧИВАТЬ. Она служит для технологических целей при сборке электронасоса.

Внутренняя полость электродвигателя со стороны выступающего конца вала отделена от проточной части масляной камерой и манжетами, запрессованными в корпусе насоса и в щите подшипника. Полость между манжетами заполняется литолом.

Электронасосы в однофазном исполнении изготавливаются со встроенным поплавковым выключателем (датчиком уровня) и без поплавкового выключателя.

Эксплуатационные ограничения

Подключение электронасоса в трехфазном исполнении допускается только через автоматический выключатель с комбинированным термомагнитным расцепителем для запуска и защиты электродвигателя.

Электронасос при эксплуатации должен быть полностью погружен в перекачиваемую жидкость.

Не допускается длительная работа электронасоса с полностью перекрытой подачей.

Во время работы электронасоса его ремонт и обслуживание не допускаются.

Запрещается перенос, подъем и опускание электронасоса за шнур питания. Электронасос переносить только за ручку.

Запрещается эксплуатация электронасоса с поврежденным шнуром питания.

При повреждении шнура питания во избежание опасности его должен заменить изготовитель или его агент, или аналогичное квалифицированное лицо.

Категорически запрещается касаться включенного в электросеть электронасоса.

Максимальная глубина погружения – 7 м.

Максимально допустимое внешнее давление жидкости – 1 мпа.

Меры безопасности при подготовке к работе

Важно! Потребитель несёт ответственность за проверку состояния подъемного устройства.

Для монтажа, пуска или технического обслуживания электронасоса специальный инструмент не требуется.

Предприятие-изготовитель не несет ответственность за неисправности и повреждения, произошедшие из-за несоблюдения требований настоящего рэ.

При вводе электронасоса в эксплуатацию (подготовке к работе, монтаже), эксплуатации и обслуживании необходимо соблюдать меры безопасности, руководствуясь положениями, изложенными в «правилах устройства электроустановок», «правилах технической эксплуатации электроустановок потребителями» и «правилах техники безопасности при эксплуатации электроустановок потребителем».

Подготовка к работе

Перед началом работ провести внешний осмотр электронасоса. Механические повреждения корпусных деталей и токоподводящего кабеля не допускаются.

Проверить сопротивление изоляции системы кабель-двигатель. Сопротивление изоляции обмотки электронасоса относительно корпуса и между обмотками должно быть не менее 1,0 МОм в холодном состоянии и не менее 0,5 МОм при рабочей температуре.

Проверить наличие масла в масляной камере (визуально). Электронасос положить горизонтально пробкой вверх, выкрутив ее из щита подшипника. При повороте электронасоса вокруг оси на 300…450 масло должно вытекать через заливное отверстие.

Электронасос должен быть заземлен. Для подключения заземления предназначен провод желто-зеленого цвета.

Снять с патрубка заглушку.

Надеть гибкий шланг и закрепить хомутами в двух местах.

Внутренний диаметр шланга должен соответствовать размеру напорного патрубка электронасоса.

При эксплуатации необходимо обеспечить свободный слив из шланга и исключить перегибы.

Установка запорной и обратной арматуры не требуется.

Проверить соответствие напряжения в сети напряжению, указан- ному на табличке электронасоса.

При опускании электронасоса в котлован, пользоваться тросом.

Нижняя часть электронасоса (дно) имеет достаточную площадь для обеспечения использования его без опрокидывания, падения или неожиданного перемещения.

Если дно котлована песчаное или илистое, электронасос установить на ровную и прочную подложку или подвесить его так, чтобы он располагался несколько выше дна. Допустимый наклон опорной поверхности, исключающий опрокидывание, не более 10°.

Погрузить электронасос в перекачиваемую жидкость. Максимальная откачка жидкости обеспечивается при вертикальной установке электронасоса.

Для электронасосов в трехфазном исполнении проверить правильность направления вращения ротора, для чего сделать два пробных пуска электронасоса, меняя при этом две любые фазы. Правильному направлению вращения соответствует больший напор.

Меры безопасности при работе

Важно! Запрещается выполнять какие-либо работы, пока не будет отключено электропитание.

Важно! Не допускается эксплуатация электронасоса при наличии льда в проточной камере.

Важно! Запрещается пользоваться паяльной лампой для оттаивания льда в электронасосе. Этим можно повредить резиновые детали.

Шнур питания должен быть защищен от механических повреждений.

В случае повреждения шнура питания должна быть обеспечена безопасность обслуживающего персонала.

Электронасос, достигший предельного состояния и не подлежащий восстановлению, использовать в дальнейшем не допускается.

Порядок работы

По виду установки электронасос погружной, соответственно на рабочем месте обслуживающий персонал не подвергается воздействию шума и вибрации.

Эксплуатация электронасоса допускается в пределах всей напорной характеристики. Рабочий интервал на характеристике определяет наиболее экономичный режим работы электронасоса.

Пуск электронасоса осуществляется с места его установки или дистанционно.

Устройство останова смонтировать в непосредственной близости к электронасосу, независимо от наличия дистанционного способа останова.

Данное устройство также выполняет функцию ручного аварийного отключения.

В случае полного или частичного прекращения энергоснабжения электрическая схема подключения электронасоса должна исключить возможность самопроизвольного пуска при его восстановлении.

Данное требование не относится к повторному пуску электронасосов, работающих в автоматическом режиме, если повторный пуск после остановки предусмотрен этим режимом.

Нарушение (неисправность или повреждение) в схеме подключения электронасоса не должно приводить к возникновению опасных ситуаций, включая самопроизвольный пуск и невыполнение уже выданной команды на остановку.

Расконсервация электронасоса перед началом эксплуатации не требуется.

Электронасос включается в работу непосредственно после его погружения в воду и может работать в погруженном состоянии длительное время.

В электронасосах с однофазным двигателем при коротком замыкании или перегрузке срабатывает автоматический выключатель, который отключает электронасос от сети.

Для повторного запуска электронасоса включить автоматический выключатель.

Контроль параметров в процессе эксплуатации электронасоса не требуется.

При появлении во время работы электронасоса посторонних шумов, нехарактерных для нормального режима работы, а также если внезапно прекратилась подача и электронасос не работает, отключить его от сети, поднять на поверхность, выяснить неисправность и ее причины.

После устранения неисправности электронасос можно вновь вклю-чать в сеть.

После демонтажа внутри электронасоса остается незначительное количество рабочей жидкости, опасность выброса которой при разборке исключается.

Возможные неисправности и способы их устранения

Техническое обслуживание

Важно! Перед началом работ предварительно выключить напряжение питания и принять все меры, исключающие возможность его случайного включения.

Важно! Все вращающиеся детали должны быть неподвижны.

Техническое обслуживание электронасоса производится только квалифицированными специалистами с соблюдением правил техники безопасности.

После работы электронасоса в жидкости с большим содержанием механических примесей его необходимо на непродолжительное время запустить в чистой воде с целью очистки проточной части.

Персонал, занятый техническим обслуживанием, должен иметь надлежащую квалификацию для проведения этих работ.

При интенсивной эксплуатации электронасоса не реже одного раза в месяц проверять:

• уровень масла и отсутствие воды в масле и, при необходимости, производить его замену (если в масле наблюдается вода – необходимо найти причину и устранить ее);
• отсутствие перегибов на шнуре питания и механических повреждений на электронасосе;
• производить замеры сопротивления изоляции системы кабель-двигатель, которое должно быть не менее 0,5 МОм при рабочей температуре;

При длительных перерывах в эксплуатации (более трех месяцев) проверять легкость вращения вала от руки.

Замена масла

Не реже одного раза в месяц или через каждые 200 – 250 часов работы производить замену масла.

Установить электронасос на ровной горизонтальной поверхности согласно рисунку 7, в щите подшипника открутить пробку .

Слить отработанное масло, затем залить в отверстие масло индустриальное И-20А или И-40А до заполнения в количестве 300 мл.

Закрутить пробку.
