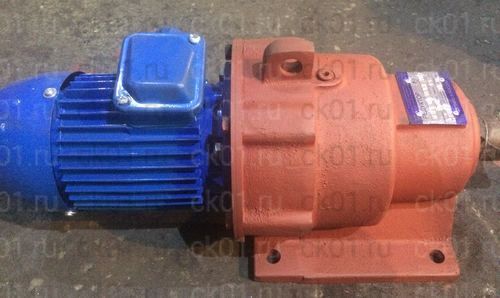

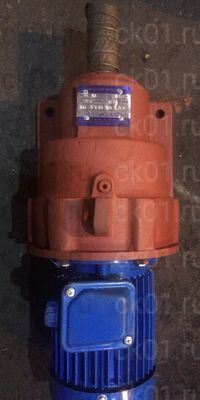

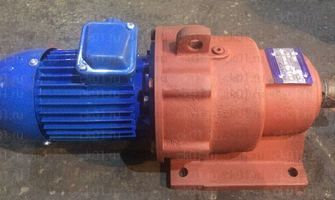

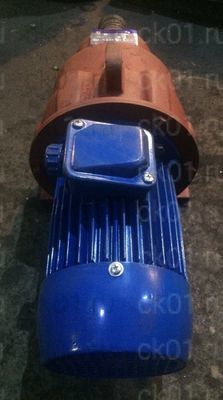

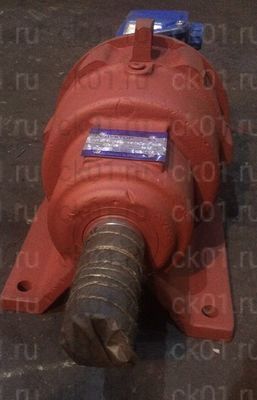

Мотор-редуктор МВз-160 в Красноярске

Пример условного обозначения

Мотор-редуктор МВз-160-7.1-1.1-G110-Ц-У-3, где

• МВз — тип мотор-редуктора;
• 160 — внутренний диаметр гибкого колеса, мм;
• 7.1 — частота вращения выходного вала, об/мин;
• 1.1 — мощность электродвигателя, кВт;
• G110 — Конструктивное исполнение по способу монтажа;
• Ц — использование конца выходного вала;
• У — климатическое исполнение;
• 3 — категория размещения по ГОСТ 15150-69.

Примечание

1. Исполнение мотор-редукторов типа МВз может быть на лапах или с фланцем.
2. Мотор-редукторы типа МВз выпускаются с электродвигателями серии АИР, 5А.
3. Исполнение конца выходного вала может быть цилиндрическим — Ц или коническим — К.

Условия применения редукторов

• нагрузка постоянная или переменная по величине (в пределах допускаемого крутящего момента) и направлению;
• передачу крутящего момента рекомендуется осуществлять с помощью промежуточного устройства, исключающего действие поперечных сил на выходной вал мотор-редуктора;
• климатическое исполнение — У и Т, категории размещения 2 и 3 по ГОСТ 15150-69 при высоте над уровнем моря до 1000 м;
• температура окружающей среды от -40°С до +40°С;
• окружающая среда - неагрессивная с содержанием непроводящей пыли до 10 мг/м3 и относительной влажностью до 80% при температуре +20°С - для мотор-редукторов с закрытыми обдуваемыми двигателями;
• II-А, II-В, группа взрывоопасных смесей по температуре самовоспламенения Т4 по ПУЭ для мотор-редукторов с взрывозащищенными двигателями.

Указание мер безопасности

В процессе эксплуатации и обслуживания редукторов МВз-160:

• заливать и сливать масло только при полной остановке редуктора;
• соединительные муфты и концы валов должны быть защищены предохранительными кожухами;
• при разборке редуктора снять действие консольных нагрузок на концы валов;
• при ремонтных работах соблюдать правила по технике безопасности для такелажных и слесарных работ.

Подготовка редуктора к работе

1. Редуктор МВз-160 при монтаже устанавливать на жесткую опору.
2. При установке предусмотреть свободный доступ к пробкам для залива, контроля и слива масла.
3. Заправить редуктор маслом ТСП-15.
4. Перед пуском редуктор рекомендуется провернуть вхолостую.
5. До монтажа и пуска редукторы хранить в закрытых помещениях, исключающих возможность их повреждения и попадания на них влаги.

Техническое обслуживание

В процессе эксплуатации редуктора МВз-160 необходимо производить систематический осмотр и контролировать нагрузку, затяжку всех гаек и болтов, отсутствие течи масла и его уровень, равномерность шума, соединение редуктора с рабочей машиной или двигателем, чистоту редуктора.

В случае перегрева, редуктор необходимо остановить для устранения причин, при появлении сильного шума или стука, редуктор также необходимо остановить.

Комплект поставки

В комплект поставки редукторов МВз-160 входит редуктор в собранном виде и паспорт. Допускается поставка одного паспорта на партию редукторов в один адрес.
