Мотор-редуктор MRV-110 в Красноярске

Наличие: есть на складе
Цена с НДС
29 000 руб.
Получить ссылку на коммерческое предложение по sms

Цена на Мотор-редуктор MRV-110
с доставкой в г. Красноярск
Загрузка...

Условия поставки товара:

  • Товар в наличии на складе
  • Оплата по безналичному расчету
  • Доставка по России и Казахстану
Гарантии
Сертификаты
О доставке
Об оплате
Прайс лист

Рассчитать стоимость и сроки доставки в г. Красноярск

TK Энергия
-
Деловые линии
-
Пэк
-

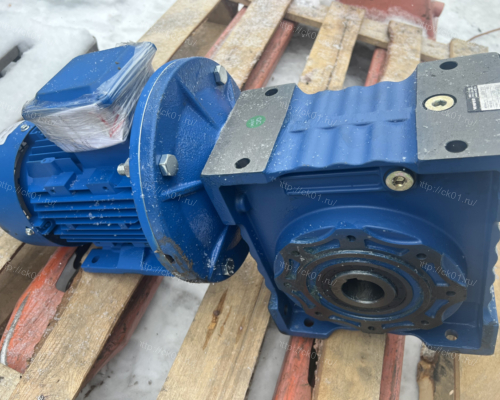

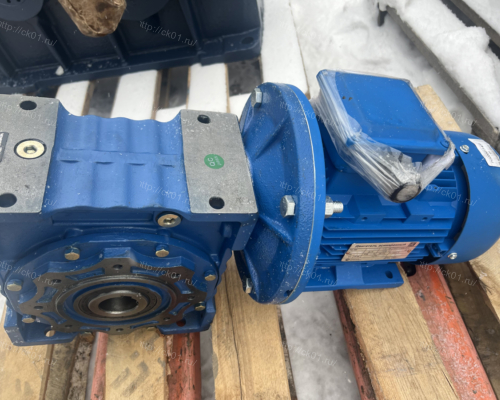

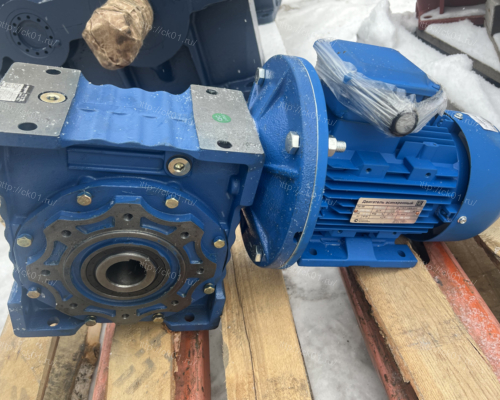

Червячный мотор-редуктор серии MRV-110 с одноступенчатой передачей используется в качестве электромеханического привода в машинах общепромышленного назначения. Устройство справляется с длительной нагрузкой (8-24 ч/ст.) Корпус мотор-редуктора изготовлен из чугуна, внутри расположена передача в виде бронзовых зубчатых колес, насаженных на стальной вал. В качестве смазки редуктор наполняется синтетическим маслом.

Купить мотор-редуктор MRV-110 в г. Красноярск можно прямо на нашем сайте. Для этого вам нужно выбрать характеристики своего редуктора ниже, и добавить устройство в корзину. Если вы не знаете, какой именно редуктор вам нужен, вы можете обратиться за помощью к нашему менеджеру. Просто оставите свой контактный телефон в форме обратной связи, и мы обязательно проконсультируем вас.

Модификации
Описание
Характеристики
Чертежи
Задать вопрос

Модификации

Подробное описание

Типоразмер d(h6) T Tl L1 Z Zl m bl tl
NRV-110 42 80 84,5 155 249 324 М16 12 45
Типоразмер L H K D R B
NRV-110 250 30 62 25 35 6

Пример условного обозначения в заказе

MRV- 040 - 30 - 47 -B3 - 0,37, где:

  • MRV - червячный мотор-редуктор
  • 040 - типоразмер мотор-редуктора
  • 30 - передаточное отношение
  • 47 – частота вращения выходного вала мотор-редуктора, [об/мин]
  • B3 - вариант исполнения/способ монтажа мотор-редуктора
  • 0,37 - мощность электродвигателя [кВт]

Требования техники безопасности

Червячный мотор-редуктор должен быть надежно закреплен. Вращающиеся элементы должны быть закрыты защитным кожухом с предупредительной маркировкой. Червячный редуктор запрещено перегружать, в случае опасности перегрузки в момент пуска, при ударах или блокировке установить предохранительную муфту.

Запрещено превышать радиальную нагрузку Frad на выходном валу.

Транспортировка

Червячные редукторы и мотор-редукторы стандартно поставляются в деревянной таре, законсервированными сроком на 3 месяца в консерванте RUST PEL 51 NAL и зафиксированными от передвижения в таре. Тару с редукторами беречь от опрокидывания, сотрясений и падения. До открытия проверить тару на возможность ее повреждения.

Снятие консервирующего слоя

Консервирующий слой не снимать. В случае нанесения лакокрасочного покрытия нужно снять консервирующий слой средством, которое не повреждает резиновое уплотнение или уже нанесенный слой лака.

Установка и ввод в эксплуатацию

Перед установкой редуктора выполнить следующие требования:

  • устранить воздействие наружных вибраций и высокой окружающая температуры, препятствия потоку воздуха и источники тепла в месте установки редуктора
  • использовать предохранительные муфты и выключатели в случае нагрузки с ударами; невыполнение этого требования может повлечь за собой повреждение редуктора
  • сопряженные валы устанавливать соосно
  • установить муфты согласно инструкции поставщика муфт
  • проверить , чтобы отверстия деталей, сопряженных посадкой с натягом с выходным валом были изготовлены с полем допуска Н7 и зафиксированы рессорами; до начала монтажа тщательно очистить пригнанные поверхности
  • проверить , чтобы диаметры валов, вводимых в полый вал, были изготовлены с полем допуска h7 ; до начала монтажа тщательно очистить пригнанные поверхности
  • редуктор устанавливать на плоскую обработанную поверхность или на соосный вал
  • зафиксировать детали, надетые на вал, при помощи резьбы на торцовой стороне вала
  • убедиться в фиксации соединительного и полого валов на всей длине
  • проверить уровень масла , в случае необходимости долить (см. таблицу 7.2.)
  • установить отдушину в верхнюю точку в зависимости от монтажной позиции
  • перед началом эксплуатации проверить уровень в редукторе
  • запуск редуктора без смазки запрещѐн!!!
  • защищать редукторы от воздействия прямых солнечных лучей и экстремальных климатических условий
  • если редуктор долгое время не будет находится в эксплуатации , выполнить комплекс мер согласно главе «Хранение».

Смазка и ремонт

Уплотнительный манжет вала заменяется в случае его повреждения или ухудшения его функции.

Замена смазочного материала

Редукторы стандартно оснащаются синтетической смазкой. Заливка минерального масла – только после согласования с заказчиком. Минеральное масло заменить впервые после 400 часов эксплуатации, и потом каждые 4000 часов работы.

Синтетические и минеральные смазочные материалы запрещено смешивать. При изменении марки или сорта смазочного материала редуктор необходимо тщательно промыть.

Типоразмер B3 B8 B6, B7 V5, V6
NRV-110 3,02 2,25 2,55 3,02

Ремонт

Непрофессиональный ремонт может повлечь за собой повреждение редуктора. Производитель может выполнить профессиональный послегарантийный ремонт червячных редукторов и мотор-редукторов.

Хранение

Если червячный редуктор или мотор-редуктор должен храниться или быть долгое время в нерабочем состоянии, то наружные рабочие поверхности должны быть защищены от коррозии. Эта защита должна производиться по характеру окружающей среды и типу покрытия-консерванта. Помещение для хранения должно быть по возможности непыльное, сухое и без вибраций. Температура складских помещений должна лежать в диапазоне 0 – 40оС ( 10оС). Редукторы с заливными отверстиями необходимо заполнить маслом и закрыть пробкой.

Рекомендуется один раз в 3–4 месяца прокрутить вал по крайней мере на один оборот. Редукторы с залитым маслом должны храниться в монтажной позиции, тоже самое касается транспортировки. Длительное хранение на открытой площади или в неблагоприятной среде необходимо согласовать с заводом–изготовителем.

Запасные части

Заказывая самостоятельные запасные части, нужно добавить к номеру и наименованию детали комплектное типовое обозначение или же заводской номер червячного редуктора или мотор-редуктора; то же самое касается заказа нового червячного редуктора или мотор-редуктора.

Принадлежности

В полый выходной вал можно вставить односторонний или двухсторонний вал. Валы поставляются со шпонками.

У нас огромная география поставок. Укажите ваш город, чтобы увидить местный номер телефона.

Ваш город: Красноярск

Номер телефона: 8 (800) 100-71-44

Характеристики

В нашем интернет-магазине вы можете купить Мотор-редуктор MRV-110 по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Цена 29000
Высота 295
Длина 252.5
Допускаемая радиальная консольная нагрузка на выходном валу 3389, 3908, 4288, 4910, 5395, 5844, 6155, 6812, 7331, 7815, 8576, 9268
Исполнение конца выходного вала F1, F2, A1, A2, SS1, SS2, DS
Исполнение по монтажу B3, B8, V5, B6, B7, V6
Категория размещения 1, 2, 3, 4
Климатическое исполнение У, Т
Количество ступеней (передач) 1
Передаточное отношение (число) 5, 7.5, 15, 20, 25, 30, 40, 50, 60, 80, 100
Серия MRV
Тип мотор-редуктор червячный
Тип электродвигателя IM B14 (IM 3681)
Типоразмер (межосевое расстояние) 110
Ширина 155
Частота вращения вала электродвигателя 1000, 1500

Чертежи

В нашем интернет-магазине вы можете купить Мотор-редуктор MRV-110 по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Мотор-редуктор MRV-110 — Габаритные и присоединительные размеры
Мотор-редуктор MRV-110 — Размеры концов валов
