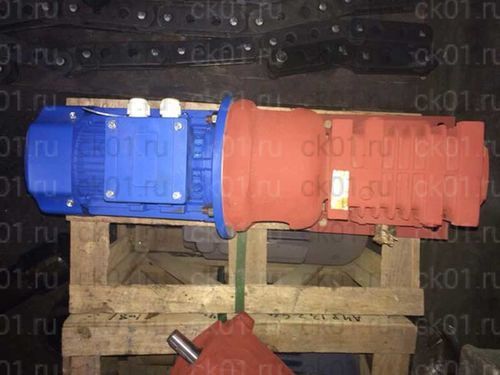

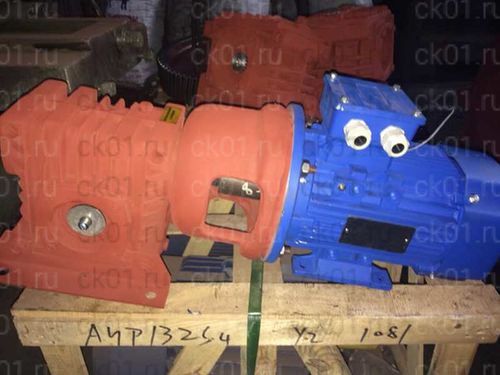

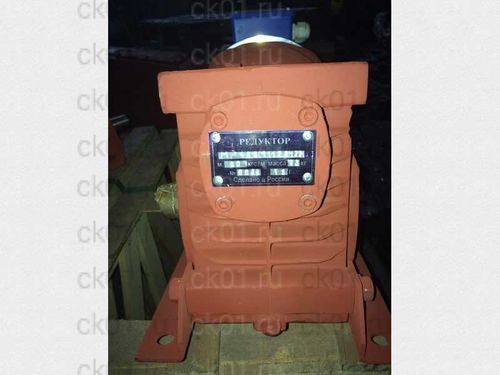

Мотор-редуктор МРЧ-63М в Красноярске

Пример условного обозначения

Мотор-редуктор МРЧ-63М-71-1.5-53-1-2-Ц-У-3, где:

• МРЧ — серия мотор-редуктора;
• 63 — межосевое расстояние, мм;
• М — модернизированный;
• 71 — число оборотов выходного вала в минуту;
• 1.5 — мощность используемего эл.двигателя, кВт;
• 53 — вариант сборки по ГОСТ 20373-80;
• 1 — вариант расположения червячной пары;
• 2 — вариант расроложения лап в плоскости;
• Ц — исполнение конца выходного вала;
• У — климатическое исполнение;
• 3 — категория размещения.

Условия применения редукторов

• режим работы — продолжительный, с продолжительностью работы 8–24 ч/сут;
• нагрузка постоянная и переменная (в пределах номинального крутящего момента) одного направления и реверсивная;
• высота над уровнем моря — до 1000 м;
• внешняя среда — неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м³
• климатическое исполнение У(N) — умеренный климат, категория размещения 3 — эксплуатация в помещениях, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе, рабочая температура окружающей среды от -45°С до +40°С, или Т — тропический климат, категория размещения 2 -эксплуатация под навесом или в помещении, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе, рабочая температура окружающей среды от -10°С до +45°С.

Примечание

Для комплектации мотор-редукторов МРЧ-63М применяются асинхронные двигатели серии 4АМ, серии АИР или серии АИ. По согласованию с изготовителем допускается комплектация мотор-редукторов двигателями сельскохозяйственного исполнения 4А…СУ1 и другими специальными двигателями (морского, взрывобезопасного исполнения, постоянного тока, пониженного напряжения).

Указание мер безопасности

В процессе эксплуатации и обслуживания мотор-редукторов МРЧ-63М:

• заливать и сливать масло только при полной остановке редуктора;
• соединительные муфты и концы валов должны быть защищены предохранительными кожухами;
• при разборке редуктора снять действие консольных нагрузок на концы валов;
• при ремонтных работах соблюдать правила по технике безопасности для такелажных и слесарных работ.

Подготовка редуктора к работе

1. Редуктор МРЧ-63М при монтаже устанавливать на жесткую опору.
2. При установке предусмотреть свободный доступ к пробкам для залива, контроля и слива масла.
3. Заправить редуктор маслом ТСП-15.
4. Перед пуском редуктор рекомендуется провернуть вхолостую.
5. До монтажа и пуска редукторы хранить в закрытых помещениях, исключающих возможность их повреждения и попадания на них влаги.

Техническое обслуживание

В процессе эксплуатации редуктора МРЧ-63М необходимо производить систематический осмотр и контролировать нагрузку, затяжку всех гаек и болтов, отсутствие течи масла и его уровень, равномерность шума, соединение редуктора с рабочей машиной или двигателем, чистоту редуктора.

В случае перегрева, редуктор необходимо остановить для устранения причин, при появлении сильного шума или стука, редуктор также необходимо остановить.
