Мотор-редуктор МРЧ-100 в Красноярске

Наличие: есть на складе
Цена с НДС
59 000 руб.
Получить ссылку на коммерческое предложение по sms

Цена на Мотор-редуктор МРЧ-100
с доставкой в г. Красноярск
Загрузка...

Условия поставки товара:

  • Товар в наличии на складе
  • Оплата по безналичному расчету
  • Доставка по России и Казахстану
Гарантии
Сертификаты
О доставке
Об оплате
Прайс лист

Рассчитать стоимость и сроки доставки в г. Красноярск

TK Энергия
-
Деловые линии
-
Пэк
-

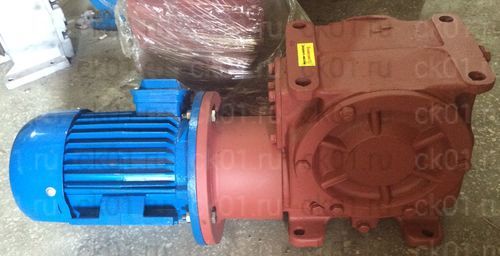

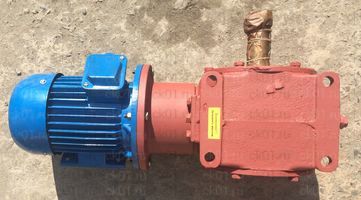

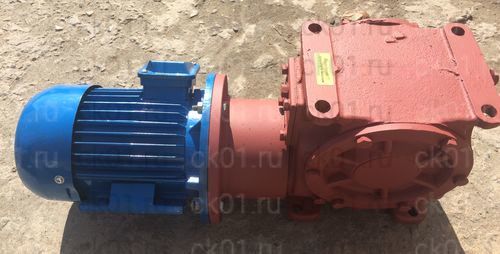

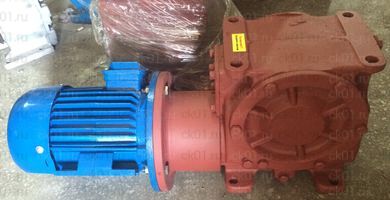

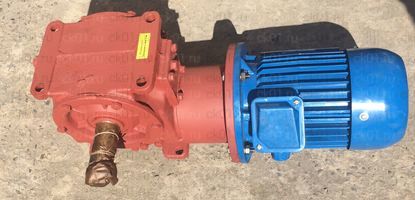

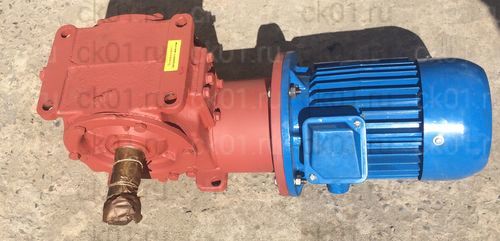

Мотор-редуктор типа МРЧ-100 червячный одноступенчатый универсальный. Предназначен для увеличения крутящего момента и снижении частоты вращения вала в приводах механизмов и машин, применяется в заводском оборудовании, может использоваться в качестве промежуточной муфты в приводах механизмов.

Червячный мотор-редуктор МРЧ-100 надежен и прост в конструкции, неприхотлив в ремонте и обслуживании, подходит для долговременной работы в тяжелых условиях. Вал может одинаково эффективно работать и в прямом, и в обратном направлении.

В нашем интернет-магазине вы можете купить мотор-редуктор МРЧ-100 в г. Красноярск по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.

Модификации
Описание
Характеристики
Чертежи
Задать вопрос

Модификации

При покупке товара важно указать его полное условное обозначение. Для этого выберите необходимые параметры:
Вариант сборки
Исполнение конца выходного вала
Климатическое исполнение
Категория размещения
Частота вращения выходного вала
Мощность электродвигателя
Вариант расположения червячной пары
Вариант расположения лап в плоскости
Мотор-редуктор МРЧ-100
Цена с НДС
59 530 руб.
Мотор-редуктор МРЧ-100
Цена с НДС
59 745 руб.
Мотор-редуктор МРЧ-100
Цена с НДС
60 639 руб.
Мотор-редуктор МРЧ-100
Цена с НДС
60 038 руб.
Мотор-редуктор МРЧ-100
Цена с НДС
59 481 руб.
Мотор-редуктор МРЧ-100
Цена с НДС
60 106 руб.
Мотор-редуктор МРЧ-100
Цена с НДС
59 981 руб.
Мотор-редуктор МРЧ-100
Цена с НДС
59 639 руб.
Мотор-редуктор МРЧ-100
Цена с НДС
60 354 руб.
Мотор-редуктор МРЧ-100
Цена с НДС
60 591 руб.

Подробное описание

Мотор-редуктор Aw B B1 B2 B3 H H1 H2 L1 L2 L3 d L D
не более
МРЧ-100 100 194 175 140 225 312 200 18 240 200 373 19 450 350
Мотор-редуктор d d1 l l1 l2 b t b1 t1
МРЧ-100 45 M30x2,0 110 82 90 12 23,45 14 49

Пример условного обозначения

Мотор-редуктор МРЧ-100-71-3,0-53-1-2-Ц-У-2, где:

  • МРЧ — тип мотор-редуктора;
  • 100 — межосевое расстояние, мм;
  • 71 — число оборотов выходного вала в минуту;
  • 3.0 — мощность используемего эл.двигателя, кВт;
  • 53 — вариант сборки по ГОСТ 20373-80;
  • 1 — вариант расположения червячной пары;
  • 2 — вариант расроложения лап в плоскости;
  • Ц — исполнение конца выходного вала;
  • У — климатическое исполнение;
  • 2 — категория размещения.

Условия применения редукторов

  • режим работы — продолжительный, с продолжительностью работы 8–24 ч/сут;
  • нагрузка постоянная и переменная (в пределах номинального крутящего момента) одного направления и реверсивная;
  • высота над уровнем моря — до 1000 м;
  • внешняя среда — неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м³
  • климатическое исполнение У(N) — умеренный климат, категория размещения 3 — эксплуатация в помещениях, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе, рабочая температура окружающей среды от -45°С до +40°С, или Т — тропический климат, категория размещения 2 -эксплуатация под навесом или в помещении, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе, рабочая температура окружающей среды от -10°С до +45°С.

Примечание

Для комплектации мотор-редукторов МРЧ-100 применяются асинхронные двигатели серии 4АМ, серии АИР или серии АИ. По согласованию с изготовителем допускается комплектация мотор-редукторов двигателями сельскохозяйственного исполнения 4А…СУ1 и другими специальными двигателями (морского, взрывобезопасного исполнения, постоянного тока, пониженного напряжения).

Указание мер безопасности

В процессе эксплуатации и обслуживания мотор-редукторов МРЧ-100:

  • заливать и сливать масло только при полной остановке редуктора;
  • соединительные муфты и концы валов должны быть защищены предохранительными кожухами;
  • при разборке редуктора снять действие консольных нагрузок на концы валов;
  • при ремонтных работах соблюдать правила по технике безопасности для такелажных и слесарных работ.

Подготовка редуктора к работе

  1. Редуктор МРЧ-100 при монтаже устанавливать на жесткую опору.
  2. При установке предусмотреть свободный доступ к пробкам для залива, контроля и слива масла.
  3. Заправить редуктор маслом ТСП-15.
  4. Перед пуском редуктор рекомендуется провернуть вхолостую.
  5. До монтажа и пуска редукторы хранить в закрытых помещениях, исключающих возможность их повреждения и попадания на них влаги.

Техническое обслуживание

В процессе эксплуатации редуктора МРЧ-100 необходимо производить систематический осмотр и контролировать нагрузку, затяжку всех гаек и болтов, отсутствие течи масла и его уровень, равномерность шума, соединение редуктора с рабочей машиной или двигателем, чистоту редуктора.

В случае перегрева, редуктор необходимо остановить для устранения причин, при появлении сильного шума или стука, редуктор также необходимо остановить.

У нас огромная география поставок. Укажите ваш город, чтобы увидить местный номер телефона.

Ваш город: Красноярск

Номер телефона: 8 (800) 100-71-44

Характеристики

В нашем интернет-магазине вы можете купить Мотор-редуктор МРЧ-100 по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Вариант расположения лап в плоскости 1, 2, 3, 4, 5
Вариант расположения червячной пары 1, 2, 3, 4, 5, 6
Вариант сборки 51, 52, 53, 56
Высота 312
Длина 823
Допускаемая радиальная консольная нагрузка на выходном валу 5500
Исполнение конца выходного вала Ц, К, П
Категория размещения 2, 3
Климатическое исполнение У, Т
Количество ступеней (передач) 1
Масса 100, 90, 84, 77
Мощность электродвигателя 5.5, 4, 3, 2.2, 1.5, 0.75
Номинальный крутящий момент на выходном валу 270, 350, 430, 380, 440, 445, 460, 580, 472, 625, 401, 506
Серия МРЧ
Тип мотор-редуктор червячный
Тип электродвигателя АИР112M4, АИР100L4, АИР100S4, АИР90L4, АИР90L6, АИР90LA8
Типоразмер (межосевое расстояние) 100
Цена 59000
Частота вращения выходного вала 180, 140, 112, 90, 71, 56, 45, 35.5, 28, 22.4, 18, 14, 11.4, 8.2
Ширина 450

Чертежи

В нашем интернет-магазине вы можете купить Мотор-редуктор МРЧ-100 по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Мотор-редуктор МРЧ-100 — Размеры выходных валов
Мотор-редуктор МРЧ-100 — Габаритные и присоединительные размеры
