Мотор-редуктор МРЧ-100-9.5-51-К в Красноярске

Наличие: есть на складе
Цена с НДС
59 000 руб.
Получить ссылку на коммерческое предложение по sms

Цена на Мотор-редуктор МРЧ-100-9.5-51-К
с доставкой в г. Красноярск
Загрузка...

Условия поставки товара:

  • Товар в наличии на складе
  • Оплата по безналичному расчету
  • Доставка по России и Казахстану
Гарантии
Сертификаты
О доставке
Об оплате
Прайс лист

Рассчитать стоимость и сроки доставки в г. Красноярск

TK Энергия
-
Деловые линии
-
Пэк
-

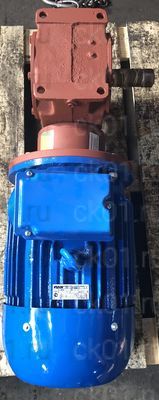

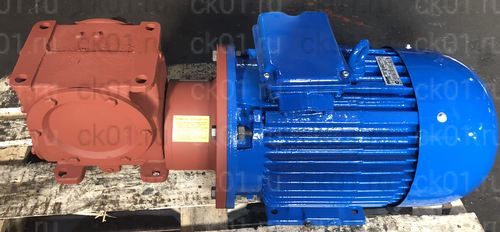

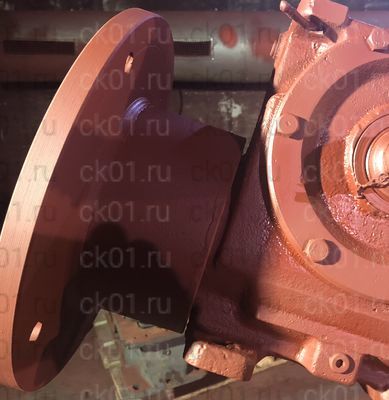

Мотор-редуктор червячный одноступенчатый типоразмера МРЧ-100-9.5-51-К, предназначен для снижения частоты вращения и передачи крутящего момента механизмам общемашиностроительного назначения, (исключая механизмы для подъема груза).

В нашем интернет-магазине вы можете купить редуктор МРЧ-100-9.5-51-К в г. Красноярск по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.

В комплект поставки мотор-редукторов входит редуктор в собранном виде (без эл. двигателя) и паспорт. Допускается поставка одного паспорта на партию редукторов в один адрес

Модификации
Описание
Характеристики
Чертежи
Задать вопрос

Модификации

Подробное описание

Мотор-редуктор Aw B B1 B2 B3 H H1 H2 L1 L2 L3 d L D
не более
МРЧ-100-9.5-51-К 100 194 175 140 225 312 200 18 240 200 373 19 450 350
Мотор-редуктор d d1 l l1 l2 b t b1 t1
МРЧ-100-9.5-51-К 45 M30x2,0 110 82 90 12 23,45 14 49

Технические характеристики

Номинальная частота вращения выходного вала об/мин Допускаемая радиальная консольная нагрузка, приложенная к середине посадочной части конца выходного вала, H Номинальный крутящий момент на выходном валу H x м КПД, % в непрерывном режиме с ПВ 100%, не менее Типоразмер двигателя серии АИР Мощность двигателя, кВт Масса мотор-редутора кг, не более
180 5500 270 93 112M4 5,5 100
140 350 93 112M4 5,5 100
112 430 92 112M4 5,5 100
90 380 89 100L4 4,0 90
71 350 87 100S4 3,0 84
56 440 87 100S4 3,0 84
45 445 70 100S4 3,0 84
35,5 460 78 90L4 2,2 77
28 580 77 90L4 2,2 77
22,4 472 69 90L6 1,5 77
18 580 69 90L6 1,5 77
14 625 61 90L6 1,5 77
11,4 401 58 90LA8 0,75 77
8,2 506 58 90LA8 0,75 77

Условия применения редукторов

  • режим работы — продолжительный, с продолжительностью работы 8–24 ч/сут;
  • нагрузка постоянная и переменная (в пределах номинального крутящего момента) одного направления и реверсивная;
  • высота над уровнем моря — до 1000 м;
  • внешняя среда — неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м³
  • климатическое исполнение У(N) — умеренный климат, категория размещения 3 — эксплуатация в помещениях, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе, рабочая температура окружающей среды от -45°С до +40°С, или Т — тропический климат, категория размещения 2 -эксплуатация под навесом или в помещении, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе, рабочая температура окружающей среды от -10°С до +45°С.

Примечание

Для комплектации мотор-редукторов применяются асинхронные двигатели серии 4АМ, серии АИР или серии АИ. По согласованию с изготовителем допускается комплектация мотор-редукторов двигателями сельскохозяйственного исполнения 4А…СУ1 и другими специальными двигателями (морского, взрывобезопасного исполнения, постоянного тока, пониженного напряжения).

Указание мер безопасности

В процессе эксплуатации и обслуживания мотор-редукторов:

  • заливать и сливать масло только при полной остановке редуктора;
  • соединительные муфты и концы валов должны быть защищены предохранительными кожухами;
  • при разборке редуктора снять действие консольных нагрузок на концы валов;
  • при ремонтных работах соблюдать правила по технике безопасности для такелажных и слесарных работ.

Подготовка редуктора к работе

  1. Редуктор при монтаже устанавливать на жесткую опору.
  2. При установке предусмотреть свободный доступ к пробкам для залива, контроля и слива масла.
  3. Заправить редуктор маслом ТСП-15.
  4. Перед пуском редуктор рекомендуется провернуть вхолостую.
  5. До монтажа и пуска редукторы хранить в закрытых помещениях, исключающих возможность их повреждения и попадания на них влаги.

Техническое обслуживание

В процессе эксплуатации редуктора необходимо производить систематический осмотр и контролировать нагрузку, затяжку всех гаек и болтов, отсутствие течи масла и его уровень, равномерность шума, соединение редуктора с рабочей машиной или двигателем, чистоту редуктора.

В случае перегрева, редуктор необходимо остановить для устранения причин, при появлении сильного шума или стука, редуктор также необходимо остановить.

Пример условного обозначения

Мотор-редуктор МРЧ-100-71-3,0-53-1-2-У2, где:

  • МРЧ — тип мотор-редуктора;
  • 100 — межосевое расстояние 100 мм;
  • 71 — число оборотов выходного вала в минуту;
  • 3.0 — мощность используемего эл.двигателя 3.0 кВт;
  • 53 — исполнение по варианту сборки по ГОСТ 20373-80;
  • 1 — исполнение по схеме расположения червячной пары;
  • 2 — вариант крепления лап;
  • У2 — исполнение для умеренного климата, кат. размещения 2

У нас огромная география поставок. Укажите ваш город, чтобы увидить местный номер телефона.

Ваш город: Красноярск

Номер телефона: 8 (800) 100-71-44

Характеристики

В нашем интернет-магазине вы можете купить Мотор-редуктор МРЧ-100-9.5-51-К по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Вариант сборки 51, 52, 53, 56
Климатическое исполнение и категория размещения У3, Т2
Серия МРЧ
Тип мотор-редуктор червячный
Типоразмер (межосевое расстояние) 100
Цена 59000
