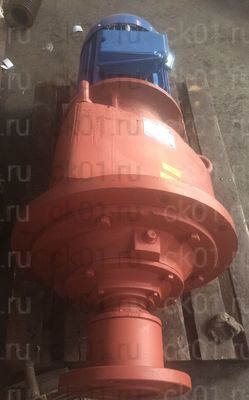

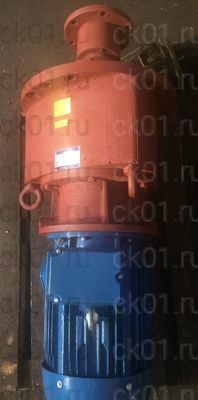

Мотор-редуктор МР2-315 в Красноярске

Размер вала в виде цилиндра

Размер вала в виде полумуфты

Расшифровка редуктора

МР2-315-160-11-Ф1В-Т-З, где

• МР2 — серия мотор-редуктора;
• 315 — делительный диаметр наибольшего колеса, мм;
• 160 — частота вращения выходного вала;
• 11 — мощность электродвигателя;
• Ф1В — исполнение по монтажу;
• Т — климатическое исполнение;
• З — категория размещения.

Условия применения

• могут работать в режиме постоянной нагрузки, переменной нагрузки в диапазоне допускаемого крутящего момента;
• редукторы могут непрерывно работать до 24 часов;
• вал редуктора может вращаться в прямом и обратном направлении;
• редукторы могут использоваться на высоте до 1000 метров над уровнем моря;
• крутящий момент рекомендуется передавать при помощи промежуточного устройства, чтобы исключить влияние поперечных сил на выходной вал мотор-редуктора;
• редукторы могут работать в условиях запыленности не более 10мг/м³;
• редукторы могут работать при влажности до 80% с температурой 20°С (для редукторов с обдувными двигателями);
• редукторы изготовлены в климатическом исполнении У и Т для категорий размещения 2 и 3 по ГОСТ 15150-69.
• взрывоопасная зона класса B-1а;
• II-A, II-B группа взрывоопасных смесей по температуре самовоспламенения T4 по ПУЭ для мотор-редукторов с взрывозащищенными двигателями.

Подготовка к работе

• До монтажа и пуска в работу храните редуктор в закрытом помещении, не допускайте повреждения устройства и попадания влаги на его поверхность.
• При монтаже редуктора МР2-315 устройство ставится в горизонтальное положение вниз основанием. Редуктор устанавливается на твердую опору, при этом предоставляется свободный доступ для заливки и слива масла к пробкам отверстий 1 и 2.
• Перед началом работы редуктора рекомендуется прогнать его вхолостую.
• Непосредственно перед работой заполните редуктор маслом.

Техническое обслуживание

После работы редуктора МР2-315 более двух часов с непрерывной нагрузкой не более 0,7 от числа номинальной нагрузки следует отрегулировать подшипники.

Для удаления стружки, образовавшейся от трения зубчатых передач в ходе приработки, рекомендуется поменять масло после одной или двух рабочих смен. Интервал выставляется в связи с режимом работы редуктора.

Техобслуживание делится на ежесменное (ЕО), и также периодические (ТО-1 и ТО-2)

1. В ходе ЕО производится проверка на предмет:
• обнаружения течи масла (если течь присутствует, прочистите отдушину и проверьте уровень масла);
• уровня шума;
• уровня масла (отрегулируйте уровень масла, слив или долив его до показателя нормы).
2. Техобслуживание ТО-1 представляет собой выполнение всех пунктов ЕО. При необходимости производится замена масла. ТО-1 проводится через три месяца работы, или стандартно после каждой тысячи часов работы.
3. Техобслуживание ТО-2 включает в себя действия, проводимые при ЕО и ТО-1. Помимо них выполняется регулировка подшипников и проверка затяжки соединительных болтов. ТО-2 нужно проводить через каждые полгода, или после каждых двух тысяч часов работы механизма.

Вместо первой замены масла можно провести фильтрацию с тонкостью не грубее 65 мкм

Для того, чтобы отрегулировать подшипники, выполните следующие действия:

• ослабьте крепление на крышке устройства;
• снимите замок, которым закрыт регулировочный винт;
• немного отверните регулировочный винт, затем максимально затяните его, после этого отпустите на полшага/шаг пазов на торцах винта регулировки;
• закрепите винт с помощью замка;
• затяните крышку редуктора.

После того, как произойдет 80% выработка ресурса валов, подшипников и передач, обязательно проведите диагностику по вибрационным параметрам для зубчатых колес редуктора. Подшипники нужно проверить по уровню вибрации. Изношенные узлы замените. Возможны и другие способы проверки износа узлов.

В ходе сборки редуктора МР2-315 поверхности крышки и разъема корпуса как следует очищаются и покрываются тонким слоем герметика ГОСТ 13489-79, или автогерметиком-прокладкой, или бакелитовым лаком ГОСТ 901-78. На передней или задней полках редуктора предусмотрено отверстие для отжимного болта, которое облегчит процесс снятия съема крышки. Отжимным болтом может послужить один из болтов стяжки редуктора.

Не допускается разбор редуктора пользователем до истечения гарантийного срока, без согласования с изготовителем. Исключением является замена манжет выходного и входного вала.

Безопасность

В ходе эксплуатации редуктора МР2-315 и его обслуживание нужно придерживаться следующих правил техники безопасности:

• перед сливом отработанного масла и заливкой нового масла убедитесь, что работа редуктора окончательно остановлена;
• защитите соединительные муфты и концы валов предохранительными кожухами;
• разбирая редуктор, удостоверьтесь в том, что консольная нагрузка не действует на концы валов;
• соблюдайте правила по технике безопасности, действующие для выполнения сварочных, слесарных и такелажных работ.
