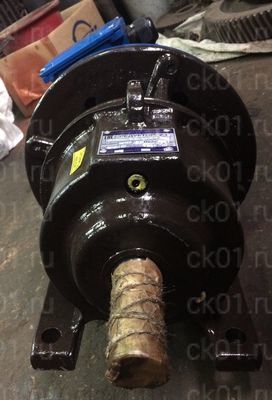

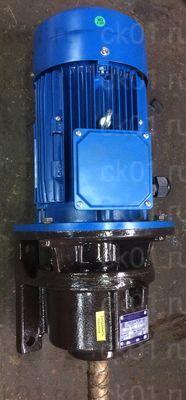

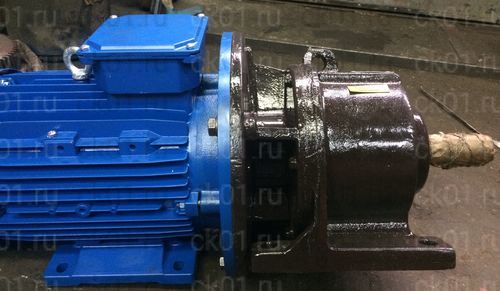

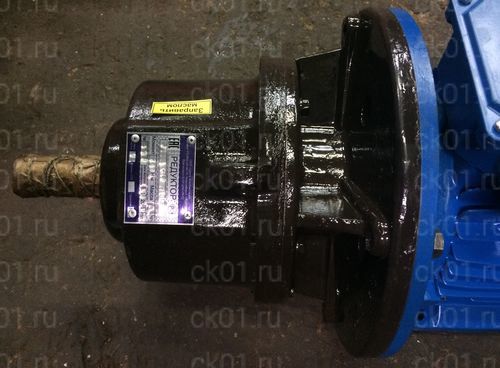

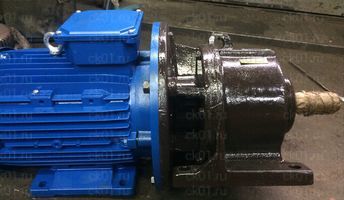

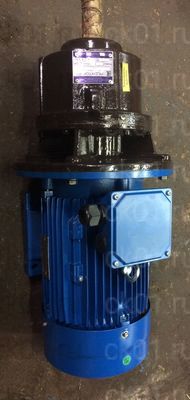

Мотор-редуктор 3МП-40 (МПз-40) в Красноярске

Наличие: есть на складе
Цена с НДС
49 900 руб.
Получить ссылку на коммерческое предложение по sms

Цена на Мотор-редуктор 3МП-40 (МПз-40)
с доставкой в г. Красноярск
Загрузка...

Условия поставки товара:

  • Товар в наличии на складе
  • Оплата по безналичному расчету
  • Доставка по России и Казахстану
Гарантии
Сертификаты
О доставке
Об оплате
Прайс лист

Рассчитать стоимость и сроки доставки в г. Красноярск

TK Энергия
-
Деловые линии
-
Пэк
-

Мотор-редуктор 3МП-40 представляют планетарные одно-, двух-, трехступенчатый. Предназначен для увеличения крутящего момента и снижении частоты вращения вала в приводах механизмов и машин. Чаще всего применяется в химической, микробиологической, медицинской, пищевой промышленности, в машинах с перемешивающими устройствами. Нельзя использовать в грузоподъемных механизмах.

Редуктор 3МП-40 обладает компактными размерами и может устанавливаться на любые типы приводов.

Планетарный редуктор 3МП-40 комплектуется с асинхронными двигателями серий АИР, АИ, 4АМ.,а также с двигателями сельскохозяйственного исполнения 4А, СУ1, специальными двигателями (постоянного тока, пониженного напряжения, морского, взрывобезопасного исполнения).

В нашем интернет-магазине вы можете купить редуктор 3МП-40 в г. Красноярск по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.

Модификации
Описание
Характеристики
Чертежи
Задать вопрос

Модификации

При покупке товара важно указать его полное условное обозначение. Для этого выберите необходимые параметры:
Передаточное отношение (число)
Исполнение конца выходного вала
Климатическое исполнение
Категория размещения
Частота вращения выходного вала
Мощность электродвигателя
Вариант размещения в пространстве
Тип электродвигателя
Мотор-редуктор 3МП-40 (МПз-40)
Цена с НДС
51 129 руб.
Мотор-редуктор 3МП-40 (МПз-40)
Цена с НДС
50 313 руб.
Мотор-редуктор 3МП-40 (МПз-40)
Цена с НДС
51 325 руб.
Мотор-редуктор 3МП-40 (МПз-40)
Цена с НДС
50 619 руб.
Мотор-редуктор 3МП-40 (МПз-40)
Цена с НДС
50 980 руб.
Мотор-редуктор 3МП-40 (МПз-40)
Цена с НДС
49 986 руб.
Мотор-редуктор 3МП-40 (МПз-40)
Цена с НДС
50 155 руб.
Мотор-редуктор 3МП-40 (МПз-40)
Цена с НДС
50 744 руб.
Мотор-редуктор 3МП-40 (МПз-40)
Цена с НДС
50 444 руб.
Мотор-редуктор 3МП-40 (МПз-40)
Цена с НДС
49 977 руб.

Подробное описание

Типоразмер мотор-редуктора Частота вращения выходного вала, об/мин L B H l l1 l2 l3 l4 l5 d d1 d2 d3 d4 d5
Не более
3МП-40 5,6 . . . 16 500 220 250 80 110 170 90 6 16 35k6 19 130h6 15 165 200
18 . . . 90 570 250 20
112 . . . 224 730 350 350
Типоразмер редуктора Частота вращения выходного вала, об/мин b b1 b2 h h1 h2 t H1
3МП-40 5,6 . . . 16 10h9 180 220 112 8 20 38 0
18 . . . 90
112 . . . 225 38
280 63

Расшифровка редуктора

Мотор-редуктор ЗМП-40-45-0.06-G110-К-У-З, где:

  • 3МП — серия моторредуктора;
  • 40 — радиус расположения сателлитов, мм;
  • 45 — частота вращения выходного вала, об/мин;
  • 0.06 — мощность электродвигателя, кВт;
  • G110 — вариантом размещения в пространстве;
  • К — исполнение конца выходного вала;
  • У — климатическое исполнение;
  • 3 — категория размещения.

Условия применения

  • могут работать в режиме постоянной нагрузки, переменной нагрузки в диапазоне допускаемого крутящего момента;
  • редукторы могут непрерывно работать до 24 часов;
  • вал редуктора может вращаться в прямом и обратном направлении;
  • редукторы могут использоваться на высоте до 1000 метров над уровнем моря;
  • крутящий момент рекомендуется передавать при помощи промежуточного устройства, чтобы исключить влияние поперечных сил на выходной вал мотор-редуктора;
  • редукторы могут работать в условиях запыленности не более 10мг/м³;
  • редукторы изготовлены в климатическом исполнении У и Т для категорий размещения 2 и 3 по ГОСТ 15150-69;
  • при климатическом исполнении У (умеренный климат) и категории размещения 3 могут эксплуатироваться в помещениях с колебаниями влажности и температуры воздуха намного меньшими, чем на открытом воздухе. Рабочая температура от -45°С до +40°С.
  • при климатическом исполнении Т (тропический климат) и категории размещения 2 могут эксплуатироваться в помещениях с колебаниями влажности и температуры воздуха несущественно меньшими, чем на открытом воздухе. Рабочая температура от -10°С до +45°С.

Подготовка к работе

  • До монтажа и пуска в работу храните редуктор в закрытом помещении, не допускайте повреждения устройства и попадания влаги на его поверхность.
  • При монтаже редуктора ЗМП-40 устройство ставится в горизонтальное положение вниз основанием. Редуктор устанавливается на твердую опору, при этом предоставляется свободный доступ для заливки и слива масла к пробкам отверстий 1 и 2.
  • Перед началом работы редуктора рекомендуется прогнать его вхолостую.
  • Непосредственно перед работой заполните редуктор маслом.

Техническое обслуживание

После работы редуктора ЗМП-40 более двух часов с непрерывной нагрузкой не более 0,7 от числа номинальной нагрузки следует отрегулировать подшипники.

Для удаления стружки, образовавшейся от трения зубчатых передач в ходе приработки, рекомендуется поменять масло после одной или двух рабочих смен. Интервал выставляется в связи с режимом работы редуктора.

Техобслуживание делится на ежесменное (ЕО), и также периодические (ТО-1 и ТО-2)

  1. В ходе ЕО производится проверка на предмет:
    • обнаружения течи масла (если течь присутствует, прочистите отдушину и проверьте уровень масла);
    • уровня шума;
    • уровня масла (отрегулируйте уровень масла, слив или долив его до показателя нормы).
  2. Техобслуживание ТО-1 представляет собой выполнение всех пунктов ЕО. При необходимости производится замена масла. ТО-1 проводится через три месяца работы, или стандартно после каждой тысячи часов работы.
  3. Техобслуживание ТО-2 включает в себя действия, проводимые при ЕО и ТО-1. Помимо них выполняется регулировка подшипников и проверка затяжки соединительных болтов. ТО-2 нужно проводить через каждые полгода, или после каждых двух тысяч часов работы механизма.

Вместо первой замены масла можно провести фильтрацию с тонкостью не грубее 65 мкм

Для того, чтобы отрегулировать подшипники, выполните следующие действия:

  • ослабьте крепление на крышке устройства;
  • снимите замок, которым закрыт регулировочный винт;
  • немного отверните регулировочный винт, затем максимально затяните его, после этого отпустите на полшага/шаг пазов на торцах винта регулировки;
  • закрепите винт с помощью замка;
  • затяните крышку редуктора.

После того, как произойдет 80% выработка ресурса валов, подшипников и передач, обязательно проведите диагностику по вибрационным параметрам для зубчатых колес редуктора. Подшипники нужно проверить по уровню вибрации. Изношенные узлы замените. Возможны и другие способы проверки износа узлов.

В ходе сборки редуктора ЗМП-40 поверхности крышки и разъема корпуса как следует очищаются и покрываются тонким слоем герметика ГОСТ 13489-79, или автогерметиком-прокладкой, или бакелитовым лаком ГОСТ 901-78. На передней или задней полках редуктора предусмотрено отверстие для отжимного болта, которое облегчит процесс снятия съема крышки. Отжимным болтом может послужить один из болтов стяжки редуктора.

Не допускается разбор редуктора пользователем до истечения гарантийного срока, без согласования с изготовителем. Исключением является замена манжет выходного и входного вала.

Безопасность

В ходе эксплуатации редуктора ЗМП-40 и его обслуживание нужно придерживаться следующих правил техники безопасности:

  • перед сливом отработанного масла и заливкой нового масла убедитесь, что работа редуктора окончательно остановлена;
  • защитите соединительные муфты и концы валов предохранительными кожухами;
  • разбирая редуктор, удостоверьтесь в том, что консольная нагрузка не действует на концы валов;
  • соблюдайте правила по технике безопасности, действующие для выполнения сварочных, слесарных и такелажных работ.

У нас огромная география поставок. Укажите ваш город, чтобы увидить местный номер телефона.

Ваш город: Красноярск

Номер телефона: 8 (800) 100-71-44

Характеристики

В нашем интернет-магазине вы можете купить Мотор-редуктор 3МП-40 (МПз-40) по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Вариант размещения в пространстве G110, G120, G140, G150, G160, G310, G320
Высота 350
Длина 730
Исполнение конца выходного вала К, Ц
Категория размещения 2, 3
Климатическое исполнение У, Т
Количество ступеней (передач) 1, 2, 3
Масса 76, 30.4, 31.2, 40, 35, 38, 70
Мощность электродвигателя 0.12, 0.18, 0.25, 0.37, 0.55, 0.75, 1.1, 1.5, 2.2, 3, 4, 5.5, 7.5
Номинальный крутящий момент на выходном валу 210, 225, 250, 265, 230, 280, 285, 248, 260, 175, 153
Передаточное отношение (число) 253, 186, 147, 230, 186, 39.7, 31.8, 25.6, 7.9, 6.3, 7
Радиус расположения сателлитов 40
Серия 3МП
Тип мотор-редуктор планетарный
Тип электродвигателя АИР56А4, АИР56B4, АИР63A4, АИР63A2, АИР80B8, АИР71B6, АИР80А6, АИР80A4, АИР80B4, АИР80B2, АИР112MA6, АИР112MB6, АИР112M4, АИР112М2
Цена 49900
Частота вращения выходного вала 5.6, 7.1, 9, 12.5, 16, 18, 22.4, 28, 35.5, 45, 56, 71, 90, 112, 140, 180, 224, 400, 460
Ширина 350

Чертежи

В нашем интернет-магазине вы можете купить Мотор-редуктор 3МП-40 (МПз-40) по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Мотор-редуктор 3МП-40 (МПз-40) - Размеры конца вала
Мотор-редуктор 3МП-40 (МПз-40) - Габаритные размеры
