Кран нержавеющий муфтовый DN40 PN63 в Красноярске
Цена на Кран нержавеющий муфтовый DN40 PN63
с доставкой в г. Красноярск
Загрузка...
Условия поставки товара:
- Товар в наличии на складе
- Оплата по безналичному расчету
- Доставка по России и Казахстану
Рассчитать стоимость и сроки доставки в г. Красноярск

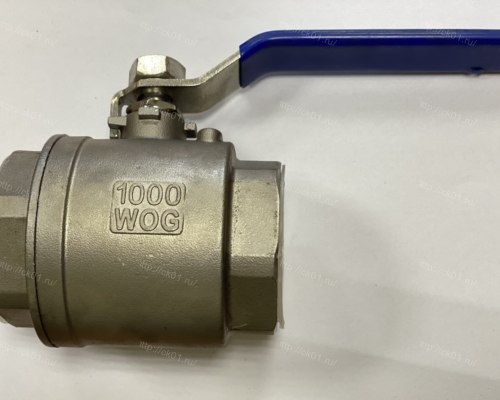

Кран шаровой муфтовый DN40 PN63 из нержавеющей стали AISI 304 (AISI316) (далее КШ) предназначен для установки в качестве запорного устройства, полностью перекрывающего поток рабочей среды на трубопроводах, транспортирующих воду (холодную, горячую), пароводяную смесь при температуре до +220 °С, растворы солей, щелочей, кислот и других агрессивных жидкостей. Среды, транспортируемые в трубопроводах, должны соответствовать НТД.
В нашем интернет-магазине вы можете купить кран нержавеющий муфтовый DN40 PN63 в г. Красноярск по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.
Комплект поставки: кран нержавеющий муфтовый DN40 PN63, технический паспорт.
Подробное описание
| DN (Ду,мм) | PN, МПа (Ру, МПа) | Вес, кг | Размеры, мм | ||
| G | d | L | |||
| 20 | 6,3 | 0,5 | 20 | 20 | 74 |
| 25 | 6,3 | 0,85 | 25 | 25 | 80 |
| 32 | 6,3 | 1,4 | 32 | 32 | 102 |
| 40 | 6,3 | 2 | 40 | 38 | 108 |
| 50 | 6,3 | 2,5 | 50 | 48 | 124 |
КШ DN40 PN63 изготавливается в варианте для быстрого открытия – закрытия – рукояткой.
Основные детали КШ DN40 PN63 и материал изготовления : корпус (1) – нержавеющая сталь AISI 304 (AISI316); крышка (2) - нержавеющая сталь AISI 304 (AISI316); шар (3) – нержавеющая сталь AISI 304 (AISI316); шток - нержавеющая сталь AISI 304 (AISI316); уплотнение шара (4), прокладка (5), уплотнение штока (6, 7) – PTFE (тефлон); шток (8) - нержавеющая сталь AISI 304 (AISI316); гайка (9) - нержавеющая сталь AISI 304 (AISI316); рукоятка (10) - нержавеющая сталь AISI304 с ПВХ покрытием; шайба (11) - нержавеющая сталь AISI304; гайка (12) - нержавеющая сталь AISI304; стопорный механизм* (13) - нержавеющая сталь AISI304.
* вариант исполнения из стали AISI304 стопорного механизма не имеет.
Инструкция по эксплуатации
КШ предназначены для эксплуатации в макроклиматических районах с умеренным климатом.
КШ DN40 PN63 устанавливают в местах, удобных для обслуживания и осмотра. Установочное положение на трубопроводе – любое. Перед монтажом с проходных патрубков снять заглушки.
При установке на КШ редуктора открытие производится вращением рукоятки против часовой стрелки, полному открытию и закрытию соответствуют крайние положение гайки редуктора.
При установке на КШ DN40 PN63 рукоятки открытие производится поворотом ее против часовой стрелки до упора. Установка рукоятки параллельно проходному каналу в шар соответствует полному открытию.
При открытии и закрытии КШ нельзя применять добавочные рычаги к рукоятке во избежание поломки.
В местах установки КШ уровень вибрационной нагрузки не должен превышать 0,5м/с.
Техническое обслуживание
Периодичность технического обслуживания – по регламенту потребителя, но не реже одного раза в год.
При техническом обслуживании проверить:
- герметичность относительно окружающей среды;
- плавность перемещения запорного органа.
Возможные неисправности и способы их устранения.
- Протечка по штоку: подтянуть втулку; заменить уплотнительные кольца (тефлон).
- Протечка в затворе: подтянуть гайки на шпильках; заменить уплотнительные кольца (тефлон); заменить прокладки (тефлон).
- Протечка по корпусу: подтянуть гайки; заменить прокладки (тефлон).
Хранение и транспортировка
Условия хранения КШ DN40 PN63 – навесы или складские помещения в макроклиматических районах с умеренным в условно чистой атмосфере – 7(Ж1) ГОСТ 15150.
Беречь от попадания влаги на редуктор.
Транспортировка КШ DN40 PN63 может производиться всеми видами транспорта в соответствии с правилами транспортировки грузов.
Не бросать! Беречь от поломки редуктор и рукоятки.
У нас огромная география поставок. Укажите ваш город, чтобы увидить местный номер телефона.
Ваш город: Красноярск
Номер телефона: 8 (800) 100-71-44
Характеристики
В нашем интернет-магазине вы можете купить Кран нержавеющий муфтовый DN40 PN63 по выгодной цене. Оформить заказ можно онлайн или по телефонам.
| Тип управления | Ручной |
| Материал корпуса | Сталь нержавеющая |
| Тип затвора | Шаровый |
| Условное (номинальное) давление PN (Ру) | 63 |
| Условный проход (номинальный диаметр) DN (Ду) | 40 |
| Рабочая среда | Вода (холодная, горячая), пароводяная смесь, растворы солей, щелочей, кислот и другие агрессивные жидкости. |
| Температура рабочей среды | до +220 °С |
| Класс герметичности | класс 1(А) ГОСТ 9544 |
| Климатическое исполнение | У |
| Тип | Запорный |
| Способ крепления | Муфтовый |
| Цена | 1850 |
| Длина | 108 |
| Масса | 2 |
