Кран ALSO KШ.П.RS — это вид запорной трубопроводной арматуры, затвор которого имеет форму тела вращения, либо его части. Рукоять крана свободно вращается вокруг своей оси в любом направлении. Кран состоит из корпуса и пробки, которая имеет форму шара. Поворачивая пробку, можно изменить интенсивность потока среды или полностью перекрыть поток.

Кран ALSO KШ.П.RS отличается герметичностью, малыми значениями строительной высоты и длины, небольшим сопротивлением движению среды в независимости от ее направления, возможностью регулировки потока, надежностью и простотой устройства.

В нашем интернет-магазине вы можете купить кран ALSO KШ.П.RS в г. Красноярск по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Комплект поставки: кран ALSO KШ.П.RS, технический паспорт.

Модификации
Описание
Характеристики
Чертежи
Задать вопрос

Модификации

При покупке товара важно указать его полное условное обозначение. Для этого выберите необходимые параметры:
Условный проход (номинальный диаметр) DN (Ду)
Условное (номинальное) давление PN (Ру)
Кран ALSO KШ.П.RS
Цена с НДС
Цена не указана
Кран ALSO KШ.П.RS
Цена с НДС
Цена не указана
Кран ALSO KШ.П.RS
Цена с НДС
Цена не указана
Кран ALSO KШ.П.RS
Цена с НДС
Цена не указана
Кран ALSO KШ.П.RS
Цена с НДС
Цена не указана
Кран ALSO KШ.П.RS
Цена с НДС
Цена не указана
Кран ALSO KШ.П.RS
Цена с НДС
Цена не указана
Кран ALSO KШ.П.RS
Цена с НДС
Цена не указана
Кран ALSO KШ.П.RS
Цена с НДС
Цена не указана
Кран ALSO KШ.П.RS
Цена с НДС
Цена не указана

Подробное описание

DN PN d d* S D H h I L Вес, кг
15 40 10 22 3 38 72 23 172 210 0.8
20 40 15 27 3 42 72 21 172 230 0.9
25 40 18 33 3.5 48 76 21 172 230 1.2
32 40 24 38 3 57 80 21 170 260 1.4
40 40 30 48 4 60 105 40 230 260 2.2
50 40 40 57 3.5 76 102 44 230 300 2.6
65 25 45 76 4 89 119 39 230 360 3.7
80 25 63 89 4 114 152 61 330 370 5.4
100 25 75 108 5 133 162 61 330 390 7.3
125 25 100 133 5 180 193 94 525 390 13.3
150 25 125 159 6 219 210 98 525 390 18
200 25 148 219 8 273 238 93 650 430 37
250 25 200 273 8 325 269 100 650 626 55
300 16 240 325 10 426 394 167 650 730 145
300 25 240 325 10 426 394 167 730 147.5
350 16 300 377 10 530 450 184 730 226
350 25 300 377 10 530 450 184 730 226
400 16 300 426 10 530 465 174 860 240
400 25 300 426 10 530 465 174 860 240
500 16 390 530 10 630 557 173 970 395

Описание

Шаровый кран ALSO KШ.П.RS так называется благодаря форме пробки — она выглядит, как шар с отверстием для корпуса. Диаметр отверстия является таким же, как и диаметр трубопровода. Из-за того, что пробка не соприкасается с корпусом, можно избежать прикипания пробки. Прокладки из фланца способствуют большей герметичности крана.

Кран ALSO KШ.П.RS выполнен из стали, отличается высокой прочностью. Может устанавливаться на трубах, предназначенных для транспортировки жидкости и газа. Выдерживают высокое давление и температуру.

Сварной кран ALSO KШ.П.RS обеспечивает достаточную непроницаемость и герметичность. Благодаря сварке элементы трубопровода соединяются в цельную конструкцию. Приварные крепления имеют небольшие размеры и вес. Не подходят для тех мест, где может потребоваться демонтаж.

Механизм крана ALSO KШ.П.RS приводит в действие вручную человек. Для того, чтобы передать усилие на кран с ручным приводом, используется ручка или маховик. Кран, управляемый вручную ставится в таких местах, где использовать его будет удобно и безопасно.

Двухходовой кран ALSO KШ.П.RS применяется в сфере жилищно-коммунального хозяйства и в производственной сфере. Эффективно и герметично перекрывает поток среды. Может выдерживать высокое давление, использоваться в вакууме. Регулируется поворотом пробки на 90°.

Редуцированный кран ALSO KШ.П.RS применяется при несоответствии диаметров выходного отверстия шаров и трубопровода. В случае быстрого перекрытия участков сетей, такой кран поможет снизить вероятность возникновения гидравлического удара за счет сужения диаметра.

Расшифровка кранов ALSO

КШ. A. B. C. D. DN PN, где:

  • A — тип присоединения (муфтовое — М, фланцевое — Ф, под приварку — П, комбинированное — К);
  • B — проход (редуцированный — нет обозначения, полнопроходной — П, полнопроходной в строительную длину задвижки — 3);
  • C — исполнение (с электроприводом — Э, с пневмоприводом — ПН, ручное с редуктором — Р, ручное — нет обозначения);
  • D — серия (универсальные — нет обозначения, в строительную длину (L) по DIN 3202 — RS, для систем газораспределения — GAS);
  • DN — диаметр условного прохода DN (мм);
  • PN — давление условное PN (кгс/см3).

Материалы и конструкция

N п/п Деталь Материал
1 Корпус Ст. 09Г2С
2 Патрубок Ст. 09Г2С
3 Горловина Ст. 09Г2С
4 Шток 20x13 (AISI 420)
5 Шайба ограничительная Ст. 3
6 Шар Cт.08x18H10 (AISI 304)
7 Седло Ф4К20 (PTFE +20%С]
8 Кольцо опорное L-образное Н/Ж
9 Пружина тарельчатая Ст. 65Г или Ст. 60С2А
10 Кольцо уплотнительное фторсилоксан
11 Кольцо Ф4К20 (PTFE +20%С]
12 Стопорное кольцо Ст. 65Г
13 Ручка Ст. З
14 Уплотнитель седла фторсилоксан
15 Гайка оцинкованная сталь

У нас огромная география поставок. Укажите ваш город, чтобы увидить местный номер телефона.

Ваш город: Красноярск

Номер телефона: 8 (800) 100-71-44

Характеристики

В нашем интернет-магазине вы можете купить Кран ALSO KШ.П.RS по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Класс герметичности А
Материал корпуса Сталь
Направление потока рабочей среды Любое
Производитель ALSO
Рабочая среда Водопроводы и трубопроводы, транспортирующие неагрессивный природный газ, сжиженные углеводороды, нефтепродукты и другие жидкие и газообразные среды, по отношению к которым материалы крана коррозионностойки.
Серия KШ.П.RS
Способ крепления Приварной
Тип затвора Шаровый
Тип управления Рукоятка
Условное (номинальное) давление PN (Ру) 40, 25, 16
Условный проход (номинальный диаметр) DN (Ду) 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500

Чертежи

В нашем интернет-магазине вы можете купить Кран ALSO KШ.П.RS по выгодной цене. Оформить заказ можно онлайн или по телефонам.

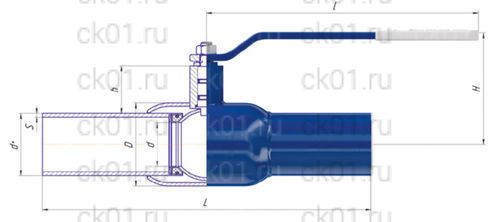

Кран ALSO RS KШ.П.RS DN 15-300 PN 16-40 приварка/приварка (редуцированный) (схемы)
Кран ALSO RS KШ.П.RS DN 15-300 PN 16-40 приварка/приварка (редуцированный) (типоразмеры)
