Кран ALSO КШ.M.GAS в Красноярске

Категория: Краны
Наличие: есть на складе
Цена с НДС
Цена не указана руб.
Получить ссылку на коммерческое предложение по sms

Цена на Кран ALSO КШ.M.GAS
с доставкой в г. Красноярск
Загрузка...

Условия поставки товара:

  • Товар в наличии на складе
  • Оплата по безналичному расчету
  • Доставка по России и Казахстану
Гарантии
Сертификаты
О доставке
Об оплате
Прайс лист

Рассчитать стоимость и сроки доставки в г. Красноярск

TK Энергия
-
Деловые линии
-
Пэк
-

Кран ALSO КШ.M.GAS — это вид запорной трубопроводной арматуры, затвор которого имеет форму тела вращения, либо его части. Рукоять крана свободно вращается вокруг своей оси в любом направлении. Кран состоит из корпуса и пробки, которая имеет форму шара. Поворачивая пробку, можно изменить интенсивность потока среды или полностью перекрыть поток.

Кран ALSO КШ.M.GAS отличается герметичностью, малыми значениями строительной высоты и длины, небольшим сопротивлением движению среды в независимости от ее направления, возможностью регулировки потока, надежностью и простотой устройства.

В нашем интернет-магазине вы можете купить кран ALSO КШ.M.GAS в г. Красноярск по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Комплект поставки: кран ALSO КШ.M.GAS, технический паспорт.

Модификации
Описание
Характеристики
Чертежи
Задать вопрос

Модификации

При покупке товара важно указать его полное условное обозначение. Для этого выберите необходимые параметры:
Условный проход (номинальный диаметр) DN (Ду)
Условное (номинальное) давление PN (Ру)
Кран ALSO КШ.M.GAS
Цена с НДС
Цена не указана
Кран ALSO КШ.M.GAS
Цена с НДС
Цена не указана
Кран ALSO КШ.M.GAS
Цена с НДС
Цена не указана
Кран ALSO КШ.M.GAS
Цена с НДС
Цена не указана
Кран ALSO КШ.M.GAS
Цена с НДС
Цена не указана
Кран ALSO КШ.M.GAS
Цена с НДС
Цена не указана
Кран ALSO КШ.M.GAS
Цена с НДС
Цена не указана
Кран ALSO КШ.M.GAS
Цена с НДС
Цена не указана
Кран ALSO КШ.M.GAS
Цена с НДС
Цена не указана
Кран ALSO КШ.M.GAS
Цена с НДС
Цена не указана

Подробное описание

DN PN d d* D G H h I L Вес, кг
15 40 10 27 38 1/2 72 22 172 135 0.8
20 40 15 32 42 3/4 72 21 172 135 0.9
25 40 18 41 48 1 76 19 172 135 1.2
32 40 24 49 57 11/4 80 19 172 135 1.5
40 40 30 55 60 11/2 105 39 220 155 1.9
50 40 40 68 76 2 102 41 220 170 2.9
65 25 45 84 89 21/2 119 38 220 190 4
80 25 63 99 114 3 152 62 295 200 6
100 25 75 108 133 4 162 55 295 240 10

Описание

Шаровый кран ALSO KШ.М.GAS так называется благодаря форме пробки — она выглядит, как шар с отверстием для корпуса. Диаметр отверстия является таким же, как и диаметр трубопровода. Из-за того, что пробка не соприкасается с корпусом, можно избежать прикипания пробки. Прокладки из фланца способствуют большей герметичности крана.

Кран ALSO KШ.М.GAS выполнен из стали, отличается высокой прочностью. Может устанавливаться на трубах, предназначенных для транспортировки жидкости и газа. Выдерживают высокое давление и температуру.

Муфтой крана ALSO KШ.М.GAS называют трубку, закрывающую цилиндрические концы коммуникаций. На внутренней стороне этой трубки находится мелкая резьба, концы муфты изготовлены в виде шестигранника. Кран наворачивается на стык труб без использования болтов, шпилек или других дополнительных крепежных элементов. Уплотнитель, используемый вместе с муфтой, обеспечивает большую герметичность. Муфтовый кран ALSO KШ.М.GAS используется на небольших и средних трубах из чугуна или цветных металлов, с низким или средним давлением.

Механизм крана ALSO KШ.М.GAS приводит в действие вручную человек. Для того, чтобы передать усилие на кран с ручным приводом, используется ручка или маховик. Кран, управляемый вручную ставится в таких местах, где использовать его будет удобно и безопасно.

Двухходовой кран ALSO KШ.М.GAS применяется в сфере жилищно-коммунального хозяйства и в производственной сфере. Эффективно и герметично перекрывает поток среды. Может выдерживать высокое давление, использоваться в вакууме. Регулируется поворотом пробки на 90°.

Редуцированный кран ALSO KШ.М.GAS применяется при несоответствии диаметров выходного отверстия шаров и трубопровода. В случае быстрого перекрытия участков сетей, такой кран поможет снизить вероятность возникновения гидравлического удара за счет сужения диаметра.

Расшифровка кранов ALSO

КШ. A. B. C. D. DN PN, где:

  • A — тип присоединения (муфтовое — М, фланцевое — Ф, под приварку — П, комбинированное — К);
  • B — проход (редуцированный — нет обозначения, полнопроходной — П, полнопроходной в строительную длину задвижки — 3);
  • C — исполнение (с электроприводом — Э, с пневмоприводом — ПН, ручное с редуктором — Р, ручное — нет обозначения);
  • D — серия (универсальные — нет обозначения, в строительную длину (L) по DIN 3202 — RS, для систем газораспределения — GAS);
  • DN — диаметр условного прохода DN (мм);
  • PN — давление условное PN (кгс/см3).

Материалы и конструкция

N п/п Деталь Материал
1 Корпус Ст. 20
2 Патрубок Ст. 20
3 Горловина Ст. 20
4 Шток 20x13 (AISI 420)
5 Шайба ограничительная Ст. 3
6 Шар Cт.08x18H10 (AISI 304)
7 Седло Ф4К20 (PTFE +20%С]
8 Кольцо опорное L-образное Н/Ж
9 Пружина тарельчатая Ст. 65Г или Ст. 60С2А
10 Кольцо уплотнительное фторсилоксан
11 Кольцо Ф4К20 (PTFE +20%С]
12 Стопорное кольцо Ст. 65Г
13 Ручка Ст. З
14 Уплотнитель седла фторсилоксан
15 Гайка оцинкованная сталь

У нас огромная география поставок. Укажите ваш город, чтобы увидить местный номер телефона.

Ваш город: Красноярск

Номер телефона: 8 (800) 100-71-44

Характеристики

В нашем интернет-магазине вы можете купить Кран ALSO КШ.M.GAS по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Класс герметичности А
Материал корпуса Сталь
Направление потока рабочей среды Любое
Производитель ALSO
Рабочая среда Система газораспределения и газопотребления природного газа, сжиженных углеводородных газов (СУГ) пропан-бутан и неагрессивных газообразных сред, по отношению к которым материалы крана коррозионностойки,
Серия КШ.М.GAS
Способ крепления Муфтовый
Тип затвора Шаровый
Тип управления Рукоятка
Условное (номинальное) давление PN (Ру) 25, 40
Условный проход (номинальный диаметр) DN (Ду) 20, 15, 25, 32, 40, 50, 65, 80, 100

Чертежи

В нашем интернет-магазине вы можете купить Кран ALSO КШ.M.GAS по выгодной цене. Оформить заказ можно онлайн или по телефонам.

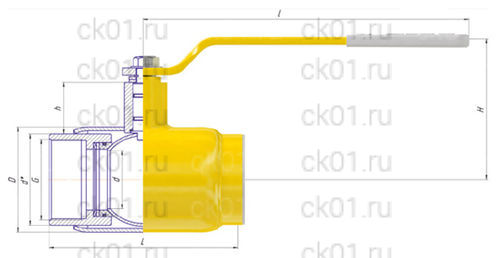

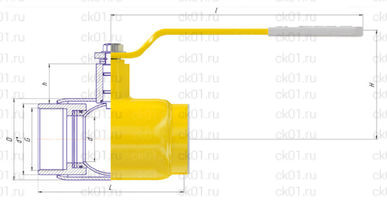

Кран ALSO КШ.М. DN 15-100 PN 25, 40 муфта/муфта (редуцированный) (схемы)
Кран ALSO КШ.М. DN 15-100 PN 25, 40 муфта/муфта (редуцированный (типоразмеры)
