Кран ALSO КШ.Ф. в Красноярске

Категория: Краны
Наличие: есть на складе
Цена с НДС
Цена не указана руб.
Получить ссылку на коммерческое предложение по sms

Цена на Кран ALSO КШ.Ф.
с доставкой в г. Красноярск
Загрузка...

Условия поставки товара:

  • Товар в наличии на складе
  • Оплата по безналичному расчету
  • Доставка по России и Казахстану
Гарантии
Сертификаты
О доставке
Об оплате
Прайс лист

Рассчитать стоимость и сроки доставки в г. Красноярск

TK Энергия
-
Деловые линии
-
Пэк
-

Кран ALSO КШ.Ф. — это вид запорной трубопроводной арматуры, затвор которого имеет форму тела вращения, либо его части. Рукоять крана свободно вращается вокруг своей оси в любом направлении. Кран состоит из корпуса и пробки, которая имеет форму шара. Поворачивая пробку, можно изменить интенсивность потока среды или полностью перекрыть поток.

Кран ALSO КШ.Ф. отличается герметичностью, малыми значениями строительной высоты и длины, небольшим сопротивлением движению среды в независимости от ее направления, возможностью регулировки потока, надежностью и простотой устройства.

В нашем интернет-магазине вы можете купить кран ALSO КШ.Ф. в г. Красноярск по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Комплект поставки: кран ALSO КШ.Ф., технический паспорт.

Модификации
Описание
Характеристики
Чертежи
Задать вопрос

Модификации

При покупке товара важно указать его полное условное обозначение. Для этого выберите необходимые параметры:
Условный проход (номинальный диаметр) DN (Ду)
Условное (номинальное) давление PN (Ру)
Кран ALSO КШ.Ф.
Цена с НДС
Цена не указана
Кран ALSO КШ.Ф.
Цена с НДС
Цена не указана
Кран ALSO КШ.Ф.
Цена с НДС
Цена не указана
Кран ALSO КШ.Ф.
Цена с НДС
Цена не указана
Кран ALSO КШ.Ф.
Цена с НДС
Цена не указана
Кран ALSO КШ.Ф.
Цена с НДС
Цена не указана
Кран ALSO КШ.Ф.
Цена с НДС
Цена не указана
Кран ALSO КШ.Ф.
Цена с НДС
Цена не указана
Кран ALSO КШ.Ф.
Цена с НДС
Цена не указана
Кран ALSO КШ.Ф.
Цена с НДС
Цена не указана

Подробное описание

DN PN d D D1 D2 n отв h H I L Вес, кг
15 40 10 95 65 14 4 23 72 172 120 1.8
20 40 15 105 75 14 4 21 72 172 120 2.3
25 40 18 115 85 14 4 21 76 172 140 2.8
32 40 24 135 100 18 4 21 80 172 140 3.5
40 40 30 145 110 18 4 40 105 220 165 4.7
50 40 40 160 125 18 4 44 102 220 180 6.2
65 16 45 180 145 18 4 39 119 220 200 8.8
65 25 45 180 145 18 8 39 119 220 200 9.65
80 16 63 195 160 18 4 61 152 295 210 11.5
80 25 63 195 160 18 8 61 152 295 210 13.24
100 16 75 215 180 18 8 61 162 295 230 15
100 25 75 230 190 22 8 61 162 295 230 17
125 16 100 245 210 18 8 94 193 514 350 25
125 25 100 270 220 26 8 94 193 514 350 30
150 16 125 280 240 22 8 98 210 514 380 33,5
150 25 125 300 250 26 8 98 210 514 380 38,2
200 16 148 335 295 22 12 93 238 514 450 54,7
200 25 148 360 310 26 12 93 238 514 450 61,2
250 16 200 360 335 26 12 100 269 630 530 83
250 25 200 425 370 30 12 100 269 630 530 90,5
300 16 240 460 410 26 12 167 394 750 175,5
300 25 240 485 430 30 16 167 394 750 196
350 16 300 520 470 26 16 184 450 750 271
350 25 300 550 490 33 16 184 450 750 271
400 16 300 580 525 30 16 174 460 880 305
400 25 300 610 550 33 16 174 465 880 335
500 16 390 710 650 33 20 173 557 990 485

Описание

Шаровый кран ALSO KШ.Ф. так называется благодаря форме пробки — она выглядит, как шар с отверстием для корпуса. Диаметр отверстия является таким же, как и диаметр трубопровода. Из-за того, что пробка не соприкасается с корпусом, можно избежать прикипания пробки. Прокладки из фланца способствуют большей герметичности крана.

Кран ALSO KШ.Ф. выполнен из стали, отличается высокой прочностью. Может устанавливаться на трубах, предназначенных для транспортировки жидкости и газа. Выдерживают высокое давление и температуру.

Фланец крана ALSO KШ.Ф. представляет собой пластину с отверстиями для крепления, расположенными по ее диаметру. Чаще всего используются круглые фланцы, однако, бывают квадратные или треугольные. Преимущество фланцевого крепления в его прочности, недостатки: высокий расход материала, сложность изготовления, возможность деформации.

Механизм крана ALSO KШ.Ф. приводит в действие вручную человек. Для того, чтобы передать усилие на кран с ручным приводом, используется ручка или маховик. Кран, управляемый вручную ставится в таких местах, где использовать его будет удобно и безопасно.

Двухходовой кран ALSO KШ.Ф. применяется в сфере жилищно-коммунального хозяйства и в производственной сфере. Эффективно и герметично перекрывает поток среды. Может выдерживать высокое давление, использоваться в вакууме. Регулируется поворотом пробки на 90°.

Редуцированный кран ALSO KШ.Ф. применяется при несоответствии диаметров выходного отверстия шаров и трубопровода. В случае быстрого перекрытия участков сетей, такой кран поможет снизить вероятность возникновения гидравлического удара за счет сужения диаметра.

Расшифровка кранов ALSO

КШ. A. B. C. D. DN PN, где:

  • A — тип присоединения (муфтовое — М, фланцевое — Ф, под приварку — П, комбинированное — К);
  • B — проход (редуцированный — нет обозначения, полнопроходной — П, полнопроходной в строительную длину задвижки — 3);
  • C — исполнение (с электроприводом — Э, с пневмоприводом — ПН, ручное с редуктором — Р, ручное — нет обозначения);
  • D — серия (универсальные — нет обозначения, в строительную длину (L) по DIN 3202 — RS, для систем газораспределения — GAS);
  • DN — диаметр условного прохода DN (мм);
  • PN — давление условное PN (кгс/см3).

Материалы и конструкция

N п/п Деталь Материал
01 (У) 02 (УХЛ) 03 (УХЛ) коррозионностойкое
1 Корпус Ст. 20 Ст. 09Г2С 12х18Н10Т
2 Патрубок приварной Ст. 20 Ст. 09Г2С 12х18Н10Т
2.1 Патрубок фланцевый Ст. 20 Ст. 09Г2С 12х18Н10Т
3 Горловина Ст. 20 Ст. 09Г2С 12х18Н10Т
4 Шток 20x13 (AISI 420) 20x13 (AISI 420) 12х18Н10Т
5 Шайба ограничительная Ст. 3 Ст. З Ст. З
6 Шар Dn 15-32: ст. 20х13 (AISI 420)
Dn 40-65: ст. 08х18Н10 (AISI 304)
Dn 80-300: ст. 08х13 (AISI 409)
Dn 15-32: ст. 20х13 (AISI 420)
Dn 40-65: ст. 08х18Н10 (AISI 304)
Dn 80-300: ст. 08х13 (AISI 409)
08x18Н10
7 Седло Ф4К20 (PTFE +20%С] Ф4К20 (PTFE + 20%С) Ф4К20 (PTFE + 20%С)
8 Кольцо опорное Ст. з L-обраэное н/ж 12x1 8Н10Т
9 Пружина тарельчатая Ст. 65Г или Ст. 60С2А Ст. 65Г или 60С2А
10 Кольцо уплотнительное фторсилоксан фторсилоксан фторсилоксан
11 Кольцо Ф4К20 (PTFE + 20%С) Ф4К20 (PTFE + 20%С) Ф4К20 (PTFE + 20%С)
12 Стопорное кольцо ЛКМ-эмаль, цвет Ст. 65Г или 60С2А, темно-серый Ст. 65Г или 60С2А, синий Ст. 65Г или 60С2А, голубой
13 Ручка Ст. З Ст. З Ст. З
14 Уплотнитель седла фторсилоксан фторсилоксан фторсилоксан
15 Гайка оцинкованная сталь оцинкованная сталь оцинкованная сталь

У нас огромная география поставок. Укажите ваш город, чтобы увидить местный номер телефона.

Ваш город: Красноярск

Номер телефона: 8 (800) 100-71-44

Характеристики

В нашем интернет-магазине вы можете купить Кран ALSO КШ.Ф. по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Класс герметичности А
Материал корпуса Сталь
Направление потока рабочей среды Любое
Производитель ALSO
Рабочая среда Водопроводы и трубопроводы, транспортирующие неагрессивный природный газ, сжиженные углеводороды, нефтепродукты и другие жидкие и газообразные среды, по отношению к которым материалы крана коррозионностойки.
Серия КШ.Ф.
Способ крепления Фланцевый
Тип затвора Шаровый
Тип управления Рукоятка
Условное (номинальное) давление PN (Ру) 40, 16, 25
Условный проход (номинальный диаметр) DN (Ду) 500, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400

Чертежи

В нашем интернет-магазине вы можете купить Кран ALSO КШ.Ф. по выгодной цене. Оформить заказ можно онлайн или по телефонам.

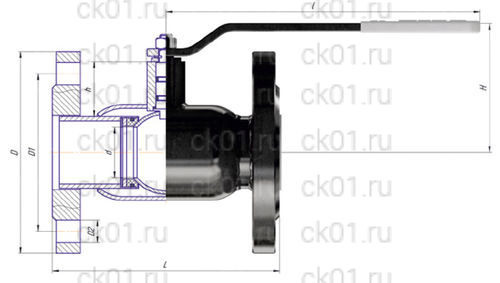

Кран ALSO КШ.Ф. DN 15-100 PN 16-40 фланец/фланец (редуцированный) (схемы)
Кран ALSO КШ.Ф. DN 15-100 PN 16-40 фланец/фланец (редуцированный) (типоразмеры)
