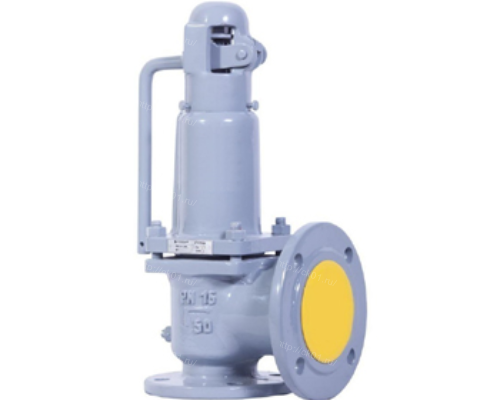

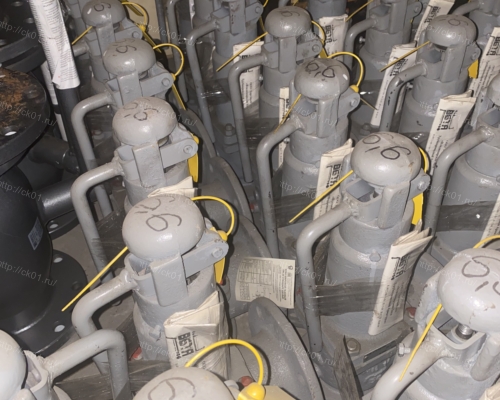

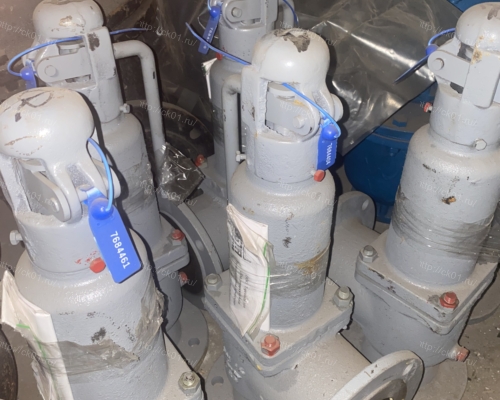

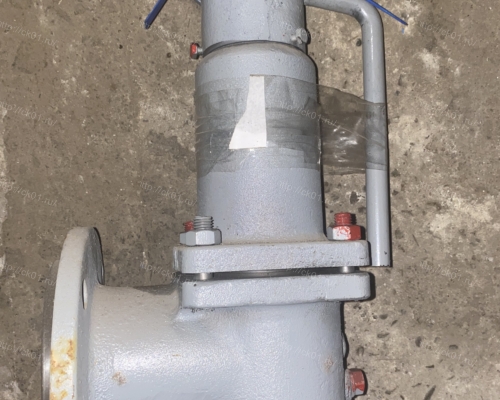

Клапан предохранительный 17с28нж в Красноярске

Категория: Клапаны
Наличие: есть на складе
Цена с НДС
13 500 руб.
Получить ссылку на коммерческое предложение по sms

Цена на Клапан предохранительный 17с28нж
с доставкой в г. Красноярск
Загрузка...

Условия поставки товара:

  • Товар в наличии на складе
  • Оплата по безналичному расчету
  • Доставка по России и Казахстану
Гарантии
Сертификаты
О доставке
Об оплате
Прайс лист

Рассчитать стоимость и сроки доставки в г. Красноярск

TK Энергия
-
Деловые линии
-
Пэк
-

Клапаны предохранительные 17с28нж предназначены для защиты оборудования от недопустимого превышения давления путем автоматического сброса избытка рабочей среды в атмосферу или отводящий трубопровод и обеспечивают прекращение сброса при восстановлении рабочего давления.

В нашем интернет-магазине вы можете купить клапан предохранительный 17с28нж в г. Красноярск по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Комплект поставки: клапан предохранительный 17с28нж, технический паспорт.

Модификации
Описание
Характеристики
Чертежи
Задать вопрос

Модификации

При покупке товара важно указать его полное условное обозначение. Для этого выберите необходимые параметры:
Условный проход (номинальный диаметр) DN (Ду)
Условное (номинальное) давление PN (Ру)

Подробное описание

DN вх D1 D2 D3 DN вых D4 D5 D6 L L1 H dc n d m d1
25 68 85 115 40 80 100 130 100 70 385 16 4 14 14
32 78 100 135 50 90 110 140 105 75 390 18
40 88 110 145 65 110 130 160 115 85 395 20
50 102 125 160 80 128 150 185 130 90 420 25 18
65 122 145 180 100 148 170 205 140 120 510 33
80 133 160 195 150 135 530 40 8
100 158 180 215 150 202 225 260 160 200 620 48 22  8

Клапаны изготавливаются в соответствии с требованиями ТУ 3742-003-22294686-007 и по рабочим чертежам, утвержденным в установленном порядке.

Присоединение к трубопроводу – фланцевое. Технические требования к фланцам клапанов, конструкция и размеры, присоединительные размеры и размеры уплотнительных поверхностей - по ГОСТ33259, ряд 2; входного – исполнение В на условное давление PN 1,6МПа (16кгс/см²), выходного – исполнение В на условное давление PN 0,6МПа (6кгс/см²), исключение DN100 – PNвх=PNвых=1,6МПа (16кгс/см²).

Ответные фланцы - приварные встык тип 11 по ГОСТ33259. Допускается применять фланцы тип 01 по ГОСТ33259 при температуре рабочей среды до 300°С.

Пробное и рабочие давления – по ГОСТ356.

Устройство и работа

Клапан относится к предохранительной арматуре прямого действия. Направление подачи среды – «под золотник».

Клапан является клапаном открытого типа, т.к. узел ручного подрыва не герметичен по отношению к внешней среде.

Клапан полноподъемный – ход запирающего элемента составляет более ¼ наименьшего диаметра седла.

Рабочая среда при открытии затвора проходит через корпус поз.1 угловой конструкции. Затвор состоит из седла поз.4 и узла золотника, образованного диском поз.5, который соединен со штоком поз.6 с помощью дискодержателя поз.8. Пружина поз.7 с опорами поз.11 размещается в крышке поз.2 и создает усилие, необходимое для обеспечения герметичности затвора. Винт регулировочный поз.12 обеспечивает поджатие пружины поз.7.

В конструкции предусмотрена возможность принудительного срабатывания для предотвращения возможного прикипания (примерзания, прилипания) диска поз.5 к седлу поз.4. Узел ручного подрыва состоит из рычага поз.10 и грибка поз.13 и закрыт колпаком поз.3.

Герметичность затвора обеспечивается уплотнением «металл по металлу».

При повышении давления рабочей среды перед клапаном выше допустимого значения происходит подъем диска поз.5 и сброс среды. Давление перед клапаном понижается до давления закрытия Рз (0,8Рн ≤ Рз ≤ Рн), диск поз.5 опускается на седло поз.4, сброс среды прекращается.

Использование по назначению

Подготовка к использованию

При получении груза с клапаном следует убедиться в полной сохранности тары. При наличии повреждений следует составить акт в установленном порядке и обратиться с рекламацией к транспортной организации. Распаковать ящик, вынуть изделие. Проверить комплектность поставки в соответствии с паспортом.

Внешним осмотром проверить:

  • отсутствие внешних механических повреждений клапана;
  • сохранность опломбирования;
  • состояние доступных для визуального осмотра внутренних полостей клапана.

Меры безопасности при подготовке изделия к использованию:

  • необходимо соблюдать общие правила техники безопасности при работе с трубопроводной арматурой;
  • к монтажу, эксплуатации и обслуживанию допускается персонал, обслуживающий объект, изучивший устройство клапана, требования настоящего РЭ и имеющий навыки работы с клапанами.

Указания по монтажу:

  • транспортирование клапана к месту монтажа производить в упаковке предприятия-изготовителя;
  • непосредственно перед установкой клапана на трубопровод необходимо снять заглушки и произвести расконсервацию - из внутренних полостей и с привалочных плоскостей удалить консервационную смазку, а затем промыть их керосином техническим;
  • для подвески и других работ при монтаже использовать магистральные фланцы и наружные поверхности корпуса (узел ручного подрыва не использовать);
  • установочное положение относительно трубопровода – вертикальное, колпаком вверх. Допускаемое отклонение от вертикального положения - ±15º. При фактическом отклонении положения клапана от вертикали в пределах указанного допуска должно быть исключено воздействие рычага ручного подрыва своим весом на его подвижные части;
  • клапаны устанавливают в наиболее высокой части сосуда так, чтобы при их открытии из сосуда в первую очередь удалялись пары и газы;
  • принудительное открытие клапана в рабочих условиях должно производиться при рабочем давлении среды. Допускается производить принудительное открытие клапана при давлении на 10% ниже рабочего;
  • предохранительные клапаны следует устанавливать на сосудах или на патрубках (трубопроводах), непосредственно присоединенных к сосуду, на расстоянии от сосуда (трубопровода) не более 5 DN;
  • не допускается проводить отбор рабочей среды из патрубков и на участках присоединительных трубопроводов от сосуда до клапана;
  • устанавливать клапан на трубопровод следует так, чтобы направление движения среды совпадало с направлением стрелки на корпусе;
  • перед пуском системы непосредственно после монтажа все клапаны должны быть открыты и должна быть произведена тщательная промывка и продувка системы;
  • клапан не должен испытывать нагрузок от трубопровода (перекосы, вибрация, неравномерность затяжки крепежа). При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку от трубопровода;
  • место установки клапана должно обеспечивать условия проведения осмотров и ремонтных работ. При расположении клапана на высоте более 1,6м следует предусматривать специальные площадки и лестницы для проведения осмотра при эксплуатации;
  • после установки клапана на трубопровод необходимо выполнить три цикла принудительного открытия клапана при давлении на 10% ниже рабочего;
  • запрещается устанавливать запорную арматуру до и после клапана.

Техническое обслуживание

В процессе эксплуатации следует производить периодические осмотры в сроки, установленные графиком, в зависимости от режима работы системы, но не реже одного раза в 6 месяцев.

При осмотре необходимо произвести:

  • проверку сохранности пломб;
  • проверку работоспособности клапана;
  • очистку наружных частей клапана от загрязнения.

Проверка исправности действия клапана должна производиться:

  • при остановке котла на плановый ремонт;
  • в период эксплуатации - в сроки, установленные на данном объекте.

Проверка предохранительных клапанов производится при рабочем давлении в котле поочередным принудительным подрывом каждого клапана.

Плановый контроль состояния (ревизия) и ремонт клапанов производится одновременно с оборудованием, на котором они установлены, не реже одного раза в год.

Контроль состояния должен включать в себя разборку, очистку и дефектацию деталей, проверку герметичности затвора.

При осмотре уплотнительных поверхностей деталей затвора – диска и седла необходимо обратить внимание на их состояние (отсутствие трещин, вмятин, рисок и др. дефектов).

Должно быть проверено состояние резьбы всех крепежных деталей и регулировочных винтов на отсутствие забоин, задиров, выкрашиваний ниток. Детали, имеющие дефектную резьбу, подлежат замене.

Следует проверить состояние и упругость цилиндрических пружин, для чего провести визуальный контроль состояния поверхности на наличие трещин, глубоких рисок, измерить высоту пружины в свободном состоянии и сопоставить ее с требованиями паспорта пружины.

Ремонт и восстановление деталей клапанов следует производить, руководствуясь действующими инструкциями по ремонту арматуры.

Меры безопасности

Требования безопасности при монтаже и эксплуатации по ГОСТ12.2.063.

Персонал, производящий работы с клапанами, а также консервацию и переконсервацию их, должен пройти инструктаж по технике безопасности, быть ознакомлен с инструкцией по эксплуатации и обслуживанию, иметь индивидуальные средства защиты (спецодежду, очки, рукавицы и т.д.), соблюдать требования пожарной безопасности.

Перед разборкой необходимо промыть все поверхности, соприкасающиеся с рабочей средой.

При разборке и сборке необходимо пользоваться инструментами и приспособлениями, предусмотренными для данного изделия.

Возможные ошибочные действия персонала, которые приводят к инциденту или аварии:

  • эксплуатировать клапан при отсутствии эксплуатационной документации;
  • производить работы по устранению неисправностей при наличии давления в трубопроводе;
  • снимать клапан с трубопровода при наличии в нем рабочей среды;
  • применять ключи большие по размеру, чем это требуется для крепления в каждом конкретном случае, и удлинители к ним.

Разборка и сборка

Разборка и сборка клапана производится для устранения неисправностей, возникших при эксплуатации, и для проведения ревизии. При разборке и сборке клапана обязательно:

  • выполнять требования безопасности, настоящего РЭ;
  • предохранять уплотнительные, резьбовые и направляющие поверхности от повреждения.

Полную разборку клапана производить в следующем порядке:

  • снять клапан с трубопровода;
  • извлечь ось поз.25 и вынуть рычаг поз.10;
  • вывернуть винты поз.23 и снять колпак поз.3;
  • отвернуть гайку поз.22 и снять грибок поз.13;
  • ослабить гайку поз.14 и вывернуть винт регулировочный поз.12;
  • отвернуть гайки поз.18 со шпилек поз.17, снять шайбы поз.24;
  • снять крышку поз.2 и пружину поз.7 с опорами поз.11;
  • извлечь из корпуса поз.1 шток поз.6 в сборе с узлом золотника;
  • снять втулку поз.9, извлечь прокладки поз.16;
  • вывернуть шток поз.6 из дискодержателя поз.8 и извлечь шарик поз.26;
  • вывернуть диск поз.5 из дискодержателя поз.8 и извлечь шарик поз.27;
  • вывернуть болт стопорный поз.20 и снять прокладку поз.21;
  • вывернуть кольцо поз.19 с седла поз.4;
  • при необходимости вывернуть седло поз.4 из корпуса поз.1 специальным ключом и извлечь прокладку поз.15.

Сборку клапана производить в порядке, обратном разборке, при этом тщательно очистить все детали от загрязнения, промыть, трущиеся поверхности, несоприкасающиеся с рабочей средой, смазать консистентной смазкой ВНИИ НП232 ГОСТ14068.

Собранный клапан подвергнуть следующим испытаниям:

  • на герметичность соединения корпус-седло;
  • на герметичность затвора;
  • на работоспособность.

Материалы основных деталей.

Наименование детали Марка материала
Корпус, крышка, колпак Сталь 25Л ГОСТ977
Диск, седло Сталь 20Х13 ГОСТ5632
Шток, дискодержатель, втулка Сталь 20Х13 ГОСТ5632
Винт регулировочный Сталь 40Х ГОСТ4543
Пружина Сталь 50ХФА ГОСТ14959
Прокладка АД1М ГОСТ21631
Прокладка ТРГ
