Клапан обратный Гранлок CVS40 в Красноярске

Категория: Клапаны
Наличие: есть на складе
Цена с НДС
2 100 руб.
Получить ссылку на коммерческое предложение по sms

Цена на Клапан обратный Гранлок CVS40
с доставкой в г. Красноярск
Загрузка...

Условия поставки товара:

  • Товар в наличии на складе
  • Оплата по безналичному расчету
  • Доставка по России и Казахстану
Гарантии
Сертификаты
О доставке
Об оплате
Прайс лист

Рассчитать стоимость и сроки доставки в г. Красноярск

TK Энергия
-
Деловые линии
-
Пэк
-

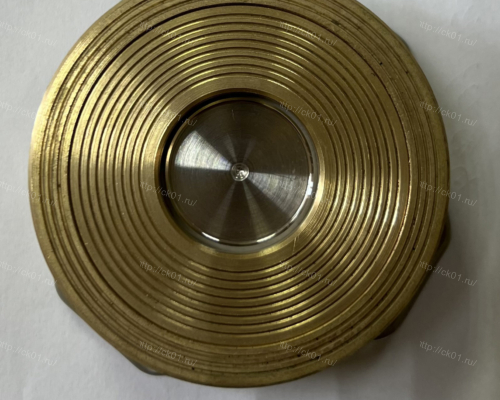

Клапан обратный Гранлок CVS40 предназначен для пара, жидкостей, воздуха, а также для пищевых и агрессивных сред.

В нашем интернет-магазине вы можете купить клапан обратный Гранлок CVS40 в г. Красноярск по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Комплект поставки: клапан обратный Гранлок CVS40, технический паспорт.

Модификации
Описание
Характеристики
Чертежи
Задать вопрос

Модификации

При покупке товара важно указать его полное условное обозначение. Для этого выберите необходимые параметры:
Условный проход (номинальный диаметр) DN (Ду)
Условное (номинальное) давление PN (Ру)
Клапан обратный Гранлок CVS40
Цена с НДС
2 100 руб.
Клапан обратный Гранлок CVS40
Цена с НДС
2 995 руб.
Клапан обратный Гранлок CVS40
Цена с НДС
4 450 руб.
Клапан обратный Гранлок CVS40
Цена с НДС
6 500 руб.
Клапан обратный Гранлок CVS40
Цена с НДС
8 400 руб.
Клапан обратный Гранлок CVS40
Цена с НДС
10 400 руб.
Клапан обратный Гранлок CVS40
Цена с НДС
17 600 руб.
Клапан обратный Гранлок CVS40
Цена с НДС
21 500 руб.
Клапан обратный Гранлок CVS40
Цена с НДС
31 000 руб.
Клапан обратный Гранлок CVS40
Цена с НДС
62 100 руб.

Подробное описание

Артикул DN d øD L Масса, кг
DF03B362392 15 15 43 16 0,1
DF036B362399 20 20 53 19 0,16
DF036B362402 25 25 63 22 0,28
DF036B362403 32 30 75 28 0,52
DF036B362407 40 38 80 32 0,7
DF036B362410 50 47 95 40 1,1
DF036B362411 65 62 115 46 1,58
DF036B362413 80 77 131 50 1,78
DF036B362414 100 96 150 60 3,3
DF036B372884 125 119 180 90 8
DF036B362415 150 141 209 106 12
DF036B362416 200 190 272 140 22
DF036B362419 250 225 317 145 35
DF036B362423 300 280 369 160 45

Клапан может устанавливаться как в горизонтальном, так и в вертикальном положении. При монтаже клапан зажимается между фланцами. При установке убедиться, что направление потока совпадает с направлением, указанным на корпусе клапана.

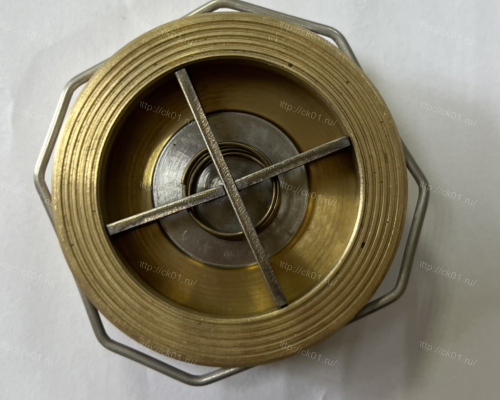

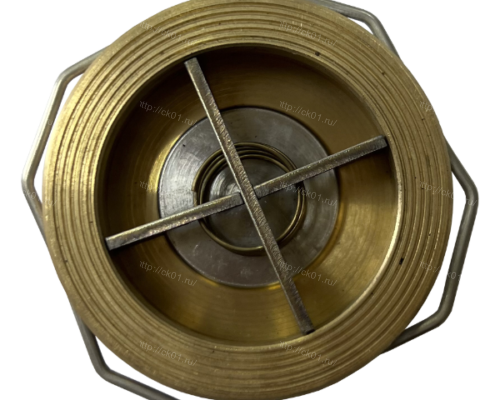

Конструкция

1 Корпус CF8M
2 Диск CF8M
3 Крепление CF8M
4 Пружина CF8M

Давления открытия, мбар

DN Kvs, м³/ч Давление открытия в мбар (взависимости от установки)
горизонтально с низу в верх с верху в низ
15 4,4 22,5 25 20
20 6,8 22,5 25 20
25 10,8 22,5 25 20
32 17 23,5 27 20
40 26 24,5 28 20
50 43 24,5 29 20
65 60 25 30 20
80 80 25,5 31 20
100 113 26,5 33 20
125 183 22 30 10
150 258 22 30 10
200 410 22 30 10
250 698 22 30 10
300 732 22 30 10

Пример заказа

CVS40.04.015.40.М/Ф (CVS40, корпус из нержавеющей стали, DN 15, PN 4,0 МПа, межфланцевое присоединие)

У нас огромная география поставок. Укажите ваш город, чтобы увидить местный номер телефона.

Ваш город: Красноярск

Номер телефона: 8 (800) 100-71-44

Характеристики

В нашем интернет-магазине вы можете купить Клапан обратный Гранлок CVS40 по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Условный проход (номинальный диаметр) DN (Ду) 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200
Условное (номинальное) давление PN (Ру) 40
Серия CVS40
Тип Обратный
Производитель Гранлок
Цена 2100
Способ крепления Межфланцевый
Класс герметичности D по ГОСТ 54808-2011
Температура рабочей среды От -60 до +300°С

Чертежи

В нашем интернет-магазине вы можете купить Клапан обратный Гранлок CVS40 по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Клапан обратный Гранлок CVS40 DN 15-100 — Конструкция и габаритные размеры
Клапан обратный Гранлок CVS40 — Диаграмма перепада давления
Клапан обратный Гранлок CVS40 DN 125-300 — Конструкция и габаритные размеры
