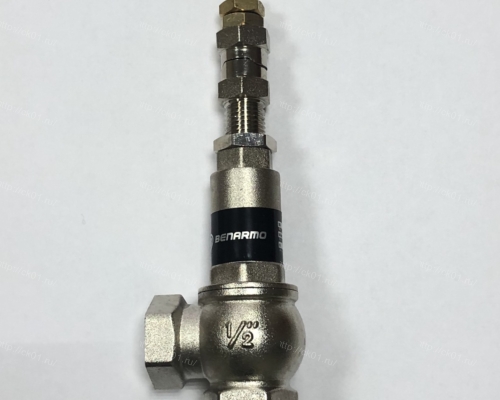

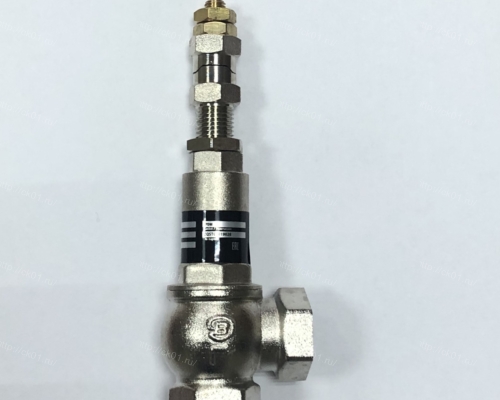

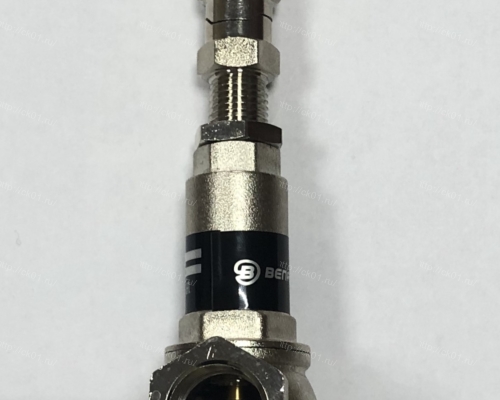

Клапан предохранительный с возможностью ручного открывания Benarmo Dn15 Pn16 – это вид трубопроводной арматуры, отвечающий за защиту труб и сопутствующего оборудования. Клапан реагирует на изменения потока среды. При повышении давления в трубе или изменении направления движения клапан выпускает излишки среды, защищая корпус трубы от повреждений. Когда давление нормализуется, клапан закрывается.

По своей конструкции Клапан предохранительный с возможностью ручного открывания Benarmo Dn15 Pn16 состоит из корпуса, крышки, регулирующих пружин и дополнительных элементов. Клапан является самым распространенным видом предохранительной арматуры благодаря простоте своего устройства, удобству при монтаже и использовании. Изобилие разновидностей клапанов, различающихся по назначению, размеру, материалу позволяет выбрать наиболее подходящую модель.

В нашем интернет-магазине вы можете купить Клапан предохранительный с возможностью ручного открывания Benarmo Dn15 Pn16 в г. Красноярск по выгодной цене. Оформить заказ можно онлайн или по телефонам:

Комплект поставки: Клапан предохранительный с возможностью ручного открывания Benarmo Dn15 Pn16, технический паспорт.

Описание
Характеристики
Чертежи
Задать вопрос

Подробное описание

DN L, мм H, мм H1, мм Вес, г
1/2" 31,5 143,5 119 400

Назначение и область применения

Клапан Benarmo предназначен для сброса рабочей среды в атмосферу или в отводящий трубопровод при превышении настроечного давления. Клапан может применяться в качестве арматуры безопасности паровых и водогрейных котлов, компрессоров, сосудов, работающих под давления, напорных трубопроводов. В качестве рабочей среды может использоваться вода, водяной пар, гликолевые растворы (50%) и другие жидкие среды, нейтральные по отношению к материалам клапана. Клапан соответствует требованиям ГОСТ 12.2.085-2017, ГОСТ 24570- 81, гост 31294-2005. Клапан имеет безрычажное устройство принудительного открывания для проверки срабатывания и предотвращения залипания золотника. Давление настройки клапана может регулироваться.

Устройство и принцип работы изделия

Клапан Benarmo состоит из корпуса, в котором расположен золотник (тарелка) с прокладкой.

Золотник через шток подпружинен пружиной, расположенной в стакане, защищающем пружину от внешних воздействий.

При помощи регулировочной втулки с контрящей гайкой можно регулировать степень предварительного сжатия пружины, изменяя положение упорной шайбы. Втулка принудительного открытия взаимодействует с волнообразной поверхностью торца регулировочной втулки, обеспечивая возможность принудительного сжатия пружины. Втулка удерживается на штоке парой гаек. Превышение давления настройки вызывает сжатие пружины и открытие золотника со сбросом среды через выходной патрубок.

Тарелка золотника центрируется с помощью крестообразной направляющей. Между стаканом и корпусом расположена уплотняющая прокладка.

В комплект поставки клапана Benarmo входит уплотнительное кольцо из EPDM, которое может быть установлено на тарелку штока для герметизации пружинной камеры.

Поз. Деталь Материал
1 Гайки Латунь НРЬ57-3
2 Втулка Латунь НРЬ57-3
3 Регулировочная втулка Латунь НРЬ57-3
4 Контрящая гайка Латунь НРЬ57-3
5 Шток Латунь НРЬ57-3
6 Стакан Латунь НРЬ57-3
7 Шайба Латунь НРЬ57-3
8 Пружина Сталь оцинкованная
9 Уплотняющая прокладка PTFE
10 Корпус Латунь НРЬ57-3
11 Тарелка золотника Латунь НРЬ57-3
12 Прокладка FPM (витон)
13 Крестообразная направляющая Латунь НРЬ57-3
14 Уплотнительное кольцо тарелки штока EPDM

Указания по эксплуатации и техническому обслуживанию

Клапан Benarmo должен эксплуатироваться при давлении и температуре, изложенных в таблице технических характеристик. Настройка клапана на необходимое давление срабатывания производится на гидравлическом стенде или на смонтированной системе при ее опрессовке. При этом срабатывание клапана необходимо проверить не менее 5 раз. Настроечное положение регулировочной втулки фиксируется затяжкой контрящей гайки. После затяжки гайки необходимо повторно произвести испытание клапана на срабатывание. В связи с изменениями физических свойств пружины с течением времени, перенастройку клапана следует проводить не реже, чем через 12 месяцев. Для принудительного открытия клапана («продувки») необходимо рожковым ключом соответствующего размера повернуть на 1/4 оборота втулку принудительного открытия. При этом следует принять меры против того, чтобы рабочая среда не вызвала термического воздействия на работника, окружающий персонал и электропроводку. Не допускается замерзание рабочей среды внутри клапана.

Условия хранения и транспортировки

Изделия должны храниться в упаковке изготовителя по условиям хранения 3 по ГОСТ 15150-69.

Транспортировка изделий должна осуществляться в соответствии с условиями 5 по ГОСТ 15150-69.

Возможные неисправности и способы их устранения

Неисправность Причина Способ устранения
Клапан после срабатывания пропускает рабочую среду Попадание механических частиц под прокладку золотника Разобрать клапан. Очистить седло золотника.
Клапан срабатывает каждый раз на разном давлении Пружина изменила свои физические свойства Заменить пружину

У нас огромная география поставок. Укажите ваш город, чтобы увидить местный номер телефона.

Ваш город: Красноярск

Номер телефона: 8 (800) 100-71-44

Характеристики

В нашем интернет-магазине вы можете купить Клапан предохранительный с возможностью ручного открывания Benarmo Dn15 Pn16 по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Условное (номинальное) давление PN (Ру) 16
Материал корпуса Латунь
Производитель Benarmo
Рабочая среда Вода, водяной пар, гликолевые растворы (50%) и другие жидкие среды, нейтральные по отношению к материалам клапана.
Способ действия Прямой
Способ крепления Муфтовый
Температура рабочей среды до 150 °С
Тип Предохранительный
Условный проход (номинальный диаметр) DN (Ду) 15
Цена 950

Чертежи

В нашем интернет-магазине вы можете купить Клапан предохранительный с возможностью ручного открывания Benarmo Dn15 Pn16 по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Клапан Benarmo — Устройство
Клапан Benarmo — Габаритные и присоединительные размеры
