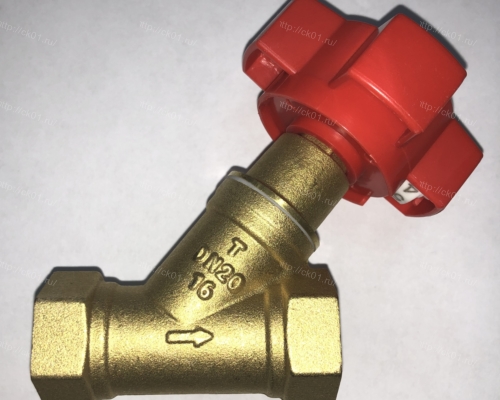

Клапан балансировочный направлен на формирование дополнительного гидравлического сопротивления необходимой величины при распределении тепла в соответствии с потребностями всех отапливаемых помещений.

В нашем интернет-магазине вы можете купить клапан балансировочный в г. Красноярск по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Комплект поставки: клапан балансировочный, технический паспорт.

Модификации
Описание
Характеристики
Чертежи
Задать вопрос

Модификации

При покупке товара важно указать его полное условное обозначение. Для этого выберите необходимые параметры:
Условный проход (номинальный диаметр) DN (Ду)
Условное (номинальное) давление PN (Ру)
Клапан балансировочный
Цена с НДС
1 750 руб.
Клапан балансировочный
Цена с НДС
950 руб.
Клапан балансировочный
Цена с НДС
2 600 руб.
Клапан балансировочный
Цена с НДС
1 350 руб.

Подробное описание

Цель и сфера применения

Балансировочный клапан направлен на формирование дополнительного гидравлического сопротивления необходимой величины при распределении тепла в соответствии с потребностями всех отапливаемых помещений.

Ручная установка проектного значения перепада давления можно производить с помощью клапана, соразмерно с настроечными данными.

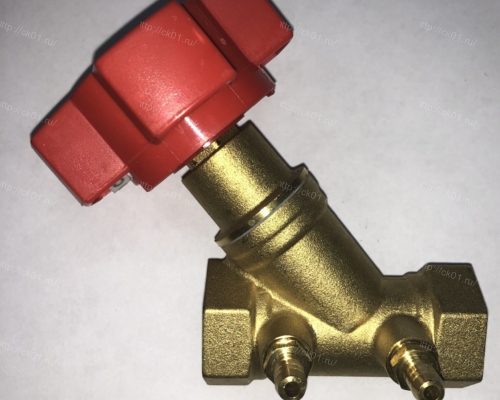

Измерительные штуцеры, предлагаемые к использованию совместно с клапаном, позволяют подключать к клапану электронный прибор для расход потребляемой среды и поверочного замера перепада давлений на клапане.

Клапан способен функционировать в качестве запорного органа.

Возможно применение клапана на технологических трубопроводах, с транспортирующими жидкостями, которые не агрессивны к материалам клапана.

Выпуск клапанов ½ " возможен со стандартной и с пониженной (LowFlow) пропускной способность.

Технические характеристики

Характеристика Ед.измерения Значение
1 Средний полный срок службы Лет 30 лет
2 Ремонтопригодность ремонтопригоден
3 Средний полный ресурс (от положения 0 до 100) Циклы 12 000
4 Средняя наработка на отказ (от положения 0 до 100) Циклы 6 000
5 Рабочее давление МПа 1,6
6 Пробное давление МПа 2,4
7 Температура рабочей среды ºС 110
8 Диапазон номинальных диаметров Дюймы ½″; 3/4″; 1″; 1 1 ¼″; 1 1/2″
9 Диапазон настроечной шкалы Значение 0-99
10 Условная пропускная способность (Кv 99) в положении 99 для диаметров
10.1 - 1/2 м3/час 4,08
10.2 - 1/2 Low Flow м3/час 2,80
10.3 - 3/4 м3/час 5,67
10.4 - 1 м3/час 9,19
10.5 - 1 1/4 м3/час 15,76
10.6 - 1 1/2 м3/час 25,86
11 Монтажное положение Любое

Гидравлические характеристики

Значение по шкале Значение Кv(м3час) для Ду
1/2 1/2 LowFlow 3/4 1 1 1/4 1 1/2
0 0 0 0 0 0 0
5 0,56 0,38 0,78 1,26 2,17 3,50
10 1,23 0,84 1,71 2,77 4,75 7,67
15 1,43 0,98 1,99 3,22 5,53 8,93
20 1,58 1,08 2,19 3,54 6,08 9,83
25 1,84 1,26 2,55 4,13 7,09 11,45
30 1,99 1,37 2,77 4,48 7,70 12,43
35 2,21 1,52 3,09 5,00 8,59 13,87
40 2,28 1,56 3,21 5,20 8,92 14,41
45 2,49 1,71 3,47 5,62 9,64 15,58
50 2,57 1,76 3,57 5,78 9,92 16,03
55 2,80 1,92 3,89 6,30 10,80 17,46
60 2,91 2,00 4,05 6,56 11,25 18,18
65 3,08 2,11 4,29 6,95 11,92 19,26
70 3,19 2,19 4,44 7,19 12,34 19,93
75 3,38 2,32 4,72 7,64 13,10 21,19
80 3,42 2,35 4,75 7,70 13,20 21,33
85 3,64 2,50 5,06 8,20 14,06 22,72
90 3,71 2,54 5,16 8,35 14,34 23,17
95 3,97 2,72 5,53 8,96 15,37 24,83
99 4,08 2,80 5,67 9,19 15,76 25,46

Указания по монтажу клапана

Для установки клапана подходит любое монтажное положение, при условии обеспечения возможности для комфортной настройки и присоединения измерительного прибора в конкретном расположении.

Необходимо соблюдать соответствие направления потока рабочей среды с направлением стрелки на корпусе клапана.

При монтаже клапана обязательно нужно учитывать требования СП 73.13330.2012 «Внутренние санитарно-технические системы».

В целях снижения вероятности завоздушивания, клапан необходимо устанавливать в конце регулируемого контура.

Вот время монтажа клапана не разрешается прикладывать к нему крутящие моменты, которые имеют значение выше указанного в таблице ниже:

Резьба (дюймы) 1/2" 3/4" 1" 1 1/4" 1 1/2"
Предельный крутящий момент, Нм 30 40 50 60 70

При замене пробок на самоуплотняющиеся измерительные штуцеры во время установки клапана, использование дополнительного герметизирующего сырья не имеет необходимости.

На этапе завершения монтажа необходимо испытать систему гидростатическим давлением, которое будет превышать рабочее в 1,5 раза, в течение 10 минут.

Рекомендации по использованию и техническому обслуживанию клапана

Эксплуатация изделий допускается при давлении и температуре, которые указаны в таблице технических характеристик.

Запрещается использование клапана со снятым или ослабленным винтом крепления рукоятки.

Необходимо избегать попадания на рукоятку клапана любого вида растворителей, лакокрасочных компонентов и других составов, которые могут повлечь негативную реакцию при взаимодействии с материалом рукоятки.

Запрещено замораживание рабочей среды внутри клапана.

Условия хранения и транспортировка

Рекомендуется хранить клапан в упаковке производителя по условиям хранения 3 по ГОСТ 15150.

Транспортировку необходимо проводить согласно условиям 5 по ГОСТ 15150.

Утилизация

Утилизация изделия (переплавка, захоронение, перепродажа) осуществляетсясогласно порядку, установленному Законами РФ от 04 мая 1999 г. № 96Ф3 "Об охране атмосферного воздуха" (с изменениями и дополнениями), от 24 июня 1998 г. № 89-ФЗ (с изменениями и дополнениями "Об отходах производства и потребления", от 10 января 2002 № 7-ФЗ « Об охране окружающей среды» (с изменениями и дополнениями а также другими российскими и региональными нормами, актами, правилами, распоряжениями и пр., принятыми во использование указанных законов.

В изделии отсутствует содержание благородных металлов.

Гарантийные характеристики

Предприятие-изготовитель несёт ответственность за соответствие изделия требованиям безопасности, в случае соблюдения покупателем правил эксплуатации, хранения и транспортировки.

Гарантия покрывает все дефекты, которые возникли по вине предприятия-изготовителя.

Гарантия не распространяется на дефекты, возникшие при следующих обстоятельствах:

  • при несоблюдении паспортных режимов хранения, монтажа, проверки, обслуживания и эксплуатации изделия;
  • при несоответствующих транспортировки и погрузо-разгрузочных работ;
  • при обнаружении частиц составов, которые могут повлечь негативную реакцию при взаимодействии с материалом изделия;
  • при обнаружении повреждений, возникших в результате ЧС ( пожар, наводнение и др. форс-мажоры);
  • при обнаружении повреждений, имеющих следы любых недопустимых действий покупателя;
  • при обнаружении следов вмешательства в структуру изделия.

Предприятие-изготовитель сохраняет за собой возможность внесения изменений с структуру изделия, которые способны улучшить качество изделия, сохраняя при этом фундаментальные характеристики использования.

Условия гарантийного обслуживания

Вопросы несоответствия качества товара заявленному решаются в течении гарантийного срока.

Изделия с дефектами ремонтируются и меняются на новые (при необходимости по решению сервисного центра) в течение гарантийного срока. Дефективные изделия или части их конструкций остаются в собственности сервисного центра.

Возникшие затраты во время транспортировки, монтажа и демонтажа изделий в период гарантийного срока покупателю не возвращаются.

В случае нецелесообразности претензий по изделию, потребитель оплачивает все затраты по сервисной диагностике и экспертизе.

В гарантийный ремонт или при возврате изделия принимаются в полной упаковке.  

У нас огромная география поставок. Укажите ваш город, чтобы увидить местный номер телефона.

Ваш город: Красноярск

Номер телефона: 8 (800) 100-71-44

Характеристики

В нашем интернет-магазине вы можете купить Клапан балансировочный по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Условный проход (номинальный диаметр) DN (Ду) 20, 25, 32, 40
Условное (номинальное) давление PN (Ру) 16
Температура рабочей среды 110
Тип Регулирующий, Балансировочный
Цена 950
Способ крепления Муфтовый
Материал корпуса Бронза
