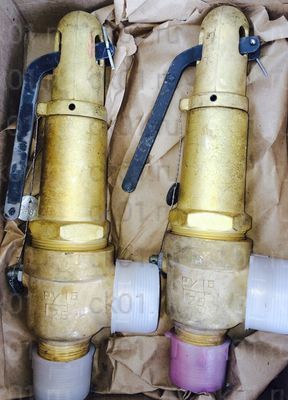

Клапан предохранительный 17б5бк Ду25 Ру16 предназначен для защиты оборудования от недопустимого давления посредством сброса избытка рабочей среды.
В нашем интернет-магазине вы можете купить клапан предохранительный 17б5бк Ду25 Ру16 в г. Красноярск по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.
Модификации
Подробное описание
Основные сведения об изделии и технические данные
Технические данные
Основные технические данные и характеристики указаны в таблицах.
| Наименование параметра | Показатель |
| Условный проход Ду, мм | 25 |
| Условное давление Ру, МПа (кгс/см²) | 1,6 (16) |
| Рабочее давление Рр, МПа (кгс/см²) | 0,8 (8,0) |
| Давление полного открытия Рп, не более, МПа (кгс/см²) | 0,88 (8,8) |
| Давление начала открытия Рн.о., МПа (кгс/см²) | 0,84 (8,4) |
| Давление закрытия Рз, не менее, МПа (кгс/см²) | 0,56 (5,6) |
| Рабочая среда | Водяной пар и другие неагрессивные газообразные среды |
| Максимальная температура рабочей среды t, °С | 225 |
| Давление за клапаном | Атмосферное |
| Коэффицент расхода α, не менее | Для жидкости — 0,5; для пара и газа — 0,7 |
| Наименьшая площадь сечения проточной части седла F, мм² | 200 |
| Пропуск среды в затворе, см³/мин | Соответствует |
| Присоединение клапана к трубопроводу | Штурцерно-торцевое по ГОСТ 5890-78 |
| Установочное положение клапана | Вертикальное, колпаком вверх |
| Место установки | В помещении |
| Изготовление и поставка | По ТУ 26-07-1534-90 |
| Обозначение | Исполнение по виду поставки | Рабочая среда | Рабочее давление (пределы настройки) Рр, МПа (кгс/см²) | Давление полного открытия Рп, МПа (кгс/см²), не более |
| УФ 55105-025 | обычное | Водяной пар и другие неагрессивные газообразные среды | 0,1-0,2 (1-2) |
Рр+0,05 (0,5) — для Рр≤0,3 (3,0); 1,1Рр — для Рр>0,3 (3,0) |
| -01 | 0,2-0,4 (2-4) | |||
| -02 | 0,4-0,8 (4-8) | |||
| -03 | 0,8-1,6 (8-16) | |||
| -04 | Неагрессивные газообазные и жидкие среды | 0,1-0,2 (1-2) |
Рр+0,05 (0,5) — для Рр≤0,3 (3,0); 1,15Рр — для Рр>0,3 (3,0) |
|
| -05 | 0,2-0,4 (2-4) | |||
| -06 | 0,4-0,8 (4-8) | |||
| -07 | 0,8-1,6 (8-16) | |||
| -08 | экспортное | Водяной пар и другие неагрессивные газообразные среды | 0,1-0,2 (1-2) |
Рр+0,05 (0,5) — для Рр≤0,3 (3,0); 1,15Рр — для Рр>0,3 (3,0) |
| -09 | 0,2-0,4 (2-4) | |||
| -10 | 0,4-0,8 (4-8) | |||
| -11 | 0,8-1,6 (8-16) | |||
| -12 | Неагрессивные газообразные и жидкие среды | 0,1-0,2 (1-2) |
Рр+0,05 (0,5) — для Рр≤0,3 (3,0); 1,15Рр — для Рр>0,3 (3,0) |
|
| -13 | 0,2-0,4 (2-4) | |||
| -14 | 0,4-0,8 (4-8) | |||
| -15 | 0,8-1,6 (8-16) |
Примечание
Клапаны черт. от УФ 55105-025 до УФ 55105-025-03; от УФ 55105-025-08 до УФ 55105-025-11 соответствуют «Правилам устройства безопасной эксплуатации паровых и водогрейных котлов», а клапаны черт. от УФ 55105-025-04 до УФ 55105-025-07; от УФ 55105-025-12 до УФ 55105-025-15 — «Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением».
| Давление начала открытия Рн.о., МПа (кгс/см²) | Давление закрытия Рз, МПа (кгс/см²) |
Пропуск среды в затворе при давлении Рр на входе в клапан и температуре среды (25±10) °С, см³/мин, не более | Материал основных деталей | Масса, кг, не более | |
| по воздуху | по воде | ||||
|
Рр+0,025 (0,25) — для Рр≤0,3 (3,0); 1,05Рр — для Рр>0,3 (3,0) |
0,7Рр | 5 | — | Корпус, стакан, колпак, опора, втулка, направляющая ЛЦ 400 | — |
| 6 | |||||
| 10 | |||||
| 15 | |||||
| — | 5 | 1 | 3,5 | ||
| 6 | |||||
| 10 | |||||
| 15 | |||||
|
Рр+0,025 (0,25) — для Рр≤0,3 (3,0); 1,05Рр — для Рр>0,3 (3,0 |
5 | — | |||
| 6 | |||||
| 10 | |||||
| 15 | |||||
| — | 5 | 1 | |||
| 6 | |||||
| 10 | |||||
| 15 | |||||
Комплектность
- Клапан УФ 55105-025-02.
- Техническое описание и инструкция по эксплуатации УФ 55105-025 ТО — 1 экз. на партию изделий не более 10 шт., отправляемых в один адрес.
- Паспорт — УФ 55105-025 ПС — 1 экз. на каждый клапан.
Ресурсы, сроки службы и хранения и гарантии изготовителя
Клапан относится к классу ремонтируемых, восстанавливаемых изделий.
- Полный назначенный срок службы — 15 лет.
- Назначенный срок службы до ремонта — 4 года.
- Назначенный ресурс до ремонта — 180 циклов (30000 ч.).
- Вероятность безотказной работы в течение назначенного ресурса до ремонта — не менее 0,9.
Гарантии изготовителя
- Гарантийный срок эксплуатации — 12 месяцев со дня ввода в эксплуатацию.
- Гарантийная наработка — 120 циклов.
- Предприятие-изготовитель выполняет гарантийные обязательства только при наличии исправных гарантийных пломб
Консервация
Консервация выполнена по РД 24.207-09090 «Арматура трубопроводная, временная противокоррозионная защита. Общие требования».
Вариант защиты — ВЗ-1 ГОСТ 9.014-78.
Срок консервации — 3 года.
У нас огромная география поставок. Укажите ваш город, чтобы увидить местный номер телефона.
Ваш город: Красноярск
Номер телефона: 8 (800) 100-71-44
Характеристики
В нашем интернет-магазине вы можете купить Клапан 17б5бк (УФ-55105) по выгодной цене. Оформить заказ можно онлайн или по телефонам.
| Материал корпуса | Латунь |
| Рабочая среда | водяной пар и другие не агрессивные газообразные среды |
| Серия | 17б5бк |
| Способ крепления | Штуцерно-торцевой |
| Температура рабочей среды | до +225 °С |
| Тип | Предохранительный |
| Условное (номинальное) давление PN (Ру) | 16 |
| Условный проход (номинальный диаметр) DN (Ду) | 25 |
| Цена | 15000 |
