Назначение дифманометра

Дифманометр предназначен для измерения и контроля степени засоренности приборов учета газа промышленного и коммунального назначения, узлов очистки, струевыпрямителей и других устройств контролируемого газового оборудования, а также других систем, находящихся под давлением, где требуется измерение перепада давления.

По заказу потребителя дифманометр может поставляться в индикаторном исполнении.

Дифманометр работоспособен при температуре окружающей среды от минус 40 до плюс 70 °С и относительной влажности до 98 % при температуре 25 °С.

Устройство и работа

Принцип действия дифманометра основан на использовании деформации упругой системы (мембранной коробки) при воздействии на нее измеряемого перепада давления.

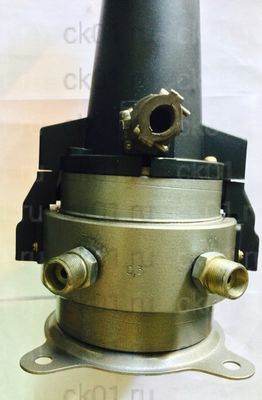

Дифманометр имеет две измерительные полости – плюсовую (полость корпуса 1) и минусовую (мембранная коробка 2). Подвод большего ( + ) и меньшего ( - ) рабочих давлений производится соответственно через штуцеры 4 и 3.

Изменение большего (меньшего) давления действует на внешнюю или внутреннюю поверхность мембранной коробки 2, вызывая ее деформацию, которая через тяги 5, 6, рычаг 7 и шибер 8 передается на ось, соединенную со стрелкой 9 и спиралью 10, служащую для устранения колебаний и выбирания люфтов.

Весь передаточно-множительный механизм монтируется на кронштейне 11, который через штуцеры 3 и 4 устанавливается в корпусе 1 при помощи гаек 12 и 13.

Герметичность дифманометра обеспечивается прокладками 14, 15, 16, 17, которые уплотняются гайками 12, 13, 18, 19.

Установка стрелки на нулевую отметку производится гайкой корректора 21 путем перемещения узла мембранной коробки.
