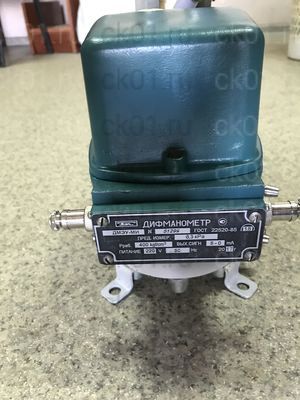

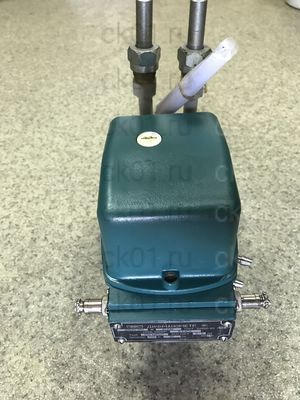

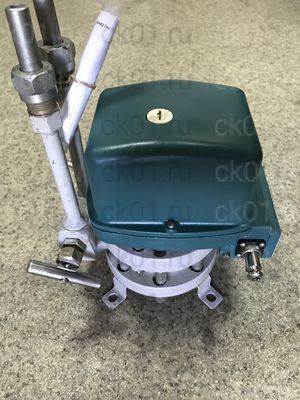

Дифманометр ДМЭУ-МИ 6,3kPa 400kgf/cm2 в Красноярске

Назначение и область применения

По устойчивости к климатическим воздействиям имеют исполнения:

• В, категорию размещения 4,1 по ГОСТ 15150-69, но для работы при температуре от 15 °С до 35 °С (основной вариант);
• УХЛ, категорию размещения 4.2 и исполнение Т, категории размещения 2,3 по ГОСТ 15150-69, но для работы от плюс 5 °С до плюс 60 °С;
• УХЛ, категорию размещения 4.2 по ГОСТ 15150-69, но для работы при температуре от минус 30 °С или минус 50 °С до плюс 60 °С по обоснованному требованию потребителя.

Описание

Принцип действия преобразователей заключается в следующем:

• Измеряемый параметр преобразуется чувствительным элементом в пропорциональное перемещение постоянного магнита, который создает управляющее воздействие в виде магнитного потока и вызывает изменение намагниченности сердечников.

  При этом возникает сигнал рассогласования, который управляет выходным сигналом усилителя. Усиленный сигнал поступает в линию дистанционной передачи и одновременно в обмотку обратной связи, которая создает магнитный поток, компенсирующий воздействие управляющего магнитного потока.

Преобразователи состоят из следующих узлов:

• измерительного блока,
• магнитомодуляционного преобразователя и усилительного устройства, который состоит из платы и блока питания.

Конструктивно преобразователи отличаются конструкцией чувствительного элемента измерительного блока, где чувствительным элементом служат в преобразователях ДМЭ-МИ, ДМЭУ-МИ, ДМЭ-МИ-К, ДМЭР-МИ, ДМЭР-МИ-К — мембрана; в преобразователях МПЭ-МИ — пружина.

Основные технические характеристики

Предел допускаемой основной погрешности преобразователей, % — ±0,6; ±1; +1,5.

Примечание: Преобразователи с пределом допускаемой погрешности +0,6% поставляются только в обоснованных случаях по согласованию с предприятием-изготовителем, если объем их выпуска не превышает 10% от общего выпуска преобразователей, т.к. они требуют селективной сборки узлов и деталей и длительной технологической проработки.

Верхние пределы измерений уровня по перепаду:

• дифманометры ДМЭУ-МИ — 4,0; 6,3; 10; 16; 25; 40; 63; 100; 160; 250 кПа.

Примечание: По требованию заказчика допускается поставлять преобразователи в единицах измерения «кгс/м²», «кгс/см²».

Напряжение питания — 220±22 В или 240±24 В от сети переменного тока.

Частота питания переменного тока — (50±1)Гц или (60±1)Гц.

Влажность окружающего воздуха:

• для исполнения В 4.1, УХЛ 4.2 — (95±3)% при 35°С и более низких температурах без конденсации влаги;
• для исполнения Т2, 3 — 100% при 35°С и более низких температурах с конденсацией влаги.

Полный срок службы преобразователей — 12 лет.

Средняя наработка на отказ 1*10⁵ч.

Масса, кг, не более:

• дифманометры ДМЭУ-МИ — 10,5.

Габаритные размеры:

• дифманометры ДМЭУ-МИ — 160х230х282;
