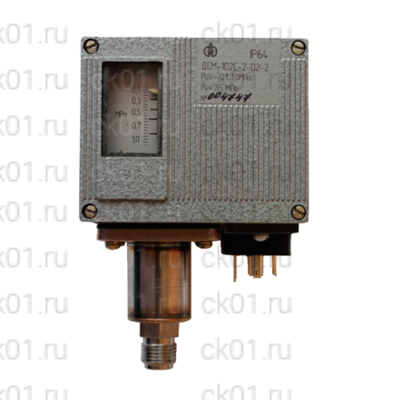

Датчики-реле давления ДЕМ-102С в Красноярске

Основные технические характеристики

Таблица 1

* В приборах ДЕМ-102С-1 зона возврата направлена в сторону повышения давления относительно уставки. В приборах ДЕМ-102С-2 зона возврата направлена в сторону понижения давления относительно уставки.

Примечания

1. Настройка прибора ДЕМ-102С на конкретную уставку срабатывания и на конкретное значение величины регулируемой зоны возврата (только для ДЕМ-102С-1) производится предприятием-изготовителем в соответствии с заказом.
2. При отсутствии в заказе значения уставки срабатывания, прибор ДЕМ-102С  настраиваются на предприятии-изготовителе на минимальное значение уставки внутри соответствующего диапазона уставок.
3. При отсутствии в заказе значения величины зоны возврата для ДЕМ-102С-1, приборы настраиваются на предприятии-изготовителе при установке указателя зоны возврата на минимальную величину зоны возврата.

Таблица 3

Прибор ДЕМ-102С  устойчив к воздействию температуры окружающего воздуха от минус 50 до плюс 70 ºС при относительной влажности до 80 %.

Температура контролируемой среды должна быть в пределах от минус (40±2) ºС до плюс (60 ± 2) ºС.

По защищенности от попадания внутрь пыли и проникновения воды приборы имеют исполнение IP64 по ГОСТ 14254-96.

Масса не более 1,0 кг – для приборов ДЕМ-102С;

Прибор состоит из следующих основных узлов: чувствительной системы, передаточного механизма, узла настройки уставок и узла настройки зоны возврата (только для приборов ДЕМ-102С-01) и электрокоммутирующего устройства.

Приборы рассчитаны на работу при нагрузках на контакты, указанных в таблице 4.

Таблица 4

Примечания

1. При минимальном значении коммутируемого постоянного тока 0,06 А значение индуктивности должно быть не более 5 мГн.
2. Не допускается использовать приборы для коммутации минимальных токов, если они использовались при других токовых нагрузках.

Состав комплекта монтажных частей К1 приведен в таблице 5.

Таблица 5

Структура условного обозначения приборов ДЕМ-102С

Датчик-реле давления ДЕМ-102 С -

Направление зоны возврата:

• «1» — вверх;
• «2» — вниз

Диапазон уставок, МПа:

• «01» — от 0 до 0,4;
• «02» — от 0,1 до 1,0;
• «04» — от 0 до 0,25;
• «05» — от 0,7 до 3,0

Электрический соединитель:

• «2» — по EN 175301-803 форма А

Вид климатического исполнения и категория размещения по ГОСТ 15150:

• «ОМ5» — исполнение ОМ, категория 5;
• «УХЛЗ» — исполнение УХЛ, категория 3

Уставка (настраивается в диапазоне значений согласно таблице 1)

• «Э» — при поставке на экпорт

Комплект монтажных частей:

• «К1» — монтажный комплект К1 (поставляется по отдельному заказу)

Примеры записей обозначений приборов ДЕМ-102С при их заказе:

1. датчик-реле давления ДЕМ-102С с направлением зоны возврата «вниз», с диапазоном уставок от 0,1 до 1 МПа, с соединителем по EN 175301-803 форма А, климатического исполнения УХЛ3, с уставкой срабатывания 0,6 МПа, с комплектом монтажных частей К1:

   «Датчик-реле давления ДЕМ-102С-2-02-2, УХЛ3, уставка 0,5 МПа, К1 ТУ 4212-147-00227471-2012».

2. то же, при отсутствии в заказе величины срабатывания уставки

   «Датчик-реле давления ДЕМ-102С-2-02-2, УХЛ3, К1 ТУ 4212-147-00227471-2012».

3. датчик-реле давления ДЕМ-102С с направлением зоны возврата – «вниз», с диапазоном уставок от 0 до 0,25 МПа, с соединителем по EN 175301-803 форма А, климатического исполнения УХЛ3, при поставке на экспорт и с монтажным комплектом К1

   «Датчик-реле давления ДЕМ-102С-2-04-2 УХЛ3, Э, К1 ТУ 4212-147-00227471-2012».
